Пластины LT для резьбонарезания Система обозначения державок LT для резьбонарезания
P M лучший выбор K альтернативный выбор N S H
Внутренняя резьба Whitworth BSW, BSF и BSP
- LT-NR/L-W
номер по размер
| каталогу | пластины | RC | EX | E | шаг резьбы, мм | ниток/дюйм | ||
| правое исполнение | ||||||||
| LT11NR14W | 11 | — | 0,9 | 1,09 | — | 14 | – | – |
| LT11NR19W | 11 | — | 0,8 | 0,99 | — | 19 | – | – |
| LT16NR10W | 16 | — | 1,1 | 1,50 | — | 10 | – | – |
| LT16NR11W | 16 | — | 1,1 | 1,50 | — | 11 | – | |
| LT16NR12W | 16 | — | 1,1 | 1,40 | — | 12 | – | – |
| LT16NR14W | 16 | — | 1,0 | 1,19 | — | 14 | – | – |
| LT16NR16W | 16 | — | 0,9 | 1,09 | — | 16 | – | – |
| LT16NR19W | 16 | — | 0,8 | 0,99 | — | 19 | – | – |
| LT16NR20W | 16 | — | 0,8 | 0,89 | — | 20 | – | – |
| LT16NR8W | 16 | — | 1,2 | 1,50 | — | 8 | – | – |
| LT22NR7W | 22 | — | 1,6 | 2,29 | — | 7 | – | – |
| левое исполнение | ||||||||
| LT16NL11W | 16 | — | 1,1 | 1,50 | — | 11 | – | – |
0.137P Внутренняя резьба Whitworth BSW, BSF и BSP
- LT-NR-WCB
номер по размер
| каталогу | пластины | RC | EX | E | шаг резьбы, мм | ниток/дюйм | |
| правое исполнение |
| LT16NR11WCB | 16 | — | 1,3 | 1,50 | — | 11 | – | – |
| LT16NR14WCB | 16 | — | 1,3 | 1,50 | — | 14 | – | – |

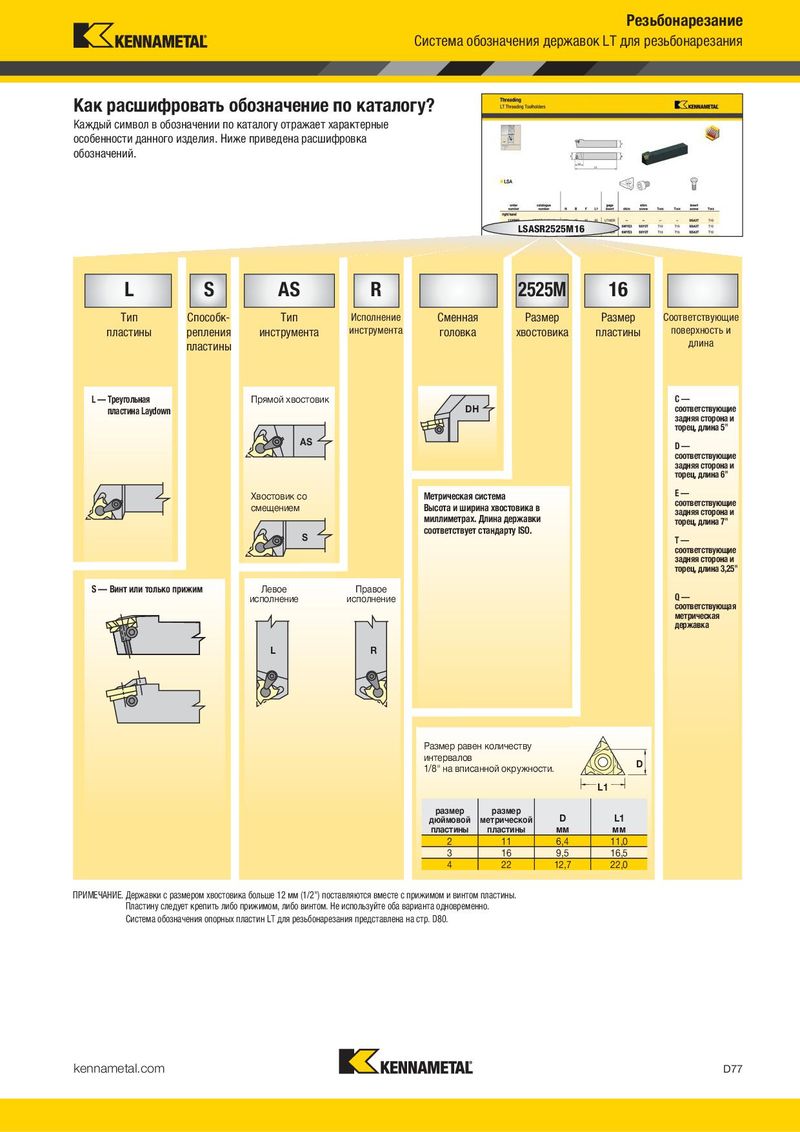

Как расшифровать обозначение по каталогу?
Каждый символ в обозначении по каталогу отражает характерные
особенности данного изделия. Ниже приведена расшифровка
обозначений.
LSASR2525M16
| L | S | AS | R | 2525M | 16 | ||||||||
| Тип | Способк- | Тип | Исполнение | Сменная | Размер | Размер | Соответствующие | ||||||
| инструмента | поверхность и | ||||||||||||
| пластины | репления | инструмента | головка | хвостовика | пластины | ||||||||
| пластины | длина |
L — Треугольная Прямой хвостовик C —
пластина Laydown DH соответствующие
задняя сторона и торец, длина 5" AS D —
соответствующие задняя сторона и торец, длина 6"
Хвостовик со Метрическая система E —
соответствующие смещением Высота и ширина хвостовика в задняя сторона и миллиметрах. Длина державки торец, длина 7"
соответствует стандарту ISO. S T — соответствующие задняя сторона и торец, длина 3,25"
S — Винт или только прижим Левое Правое
исполнение исполнение Q —
соответствующая метрическая державка L R
Размер равен количеству интервалов D 1/8" на вписанной окружности. L1 размер размер
| дюймовой | метрической | D | L1 | ||
| пластины | пластины | мм | мм | ||
| 2 | 11 | 6,4 | 11,0 | ||
| 3 | 16 | 9,5 | 16,5 | ||
| 4 | 22 | 12,7 | 22,0 |
ПРИМЕЧАНИЕ. Державки с размером хвостовика больше 12 мм (1/2") поставляются вместе с прижимом и винтом пластины. Пластину следует крепить либо прижимом, либо винтом. Не используйте оба варианта одновременно. Система обозначения опорных пластин LT для резьбонарезания представлена на стр. D80.
