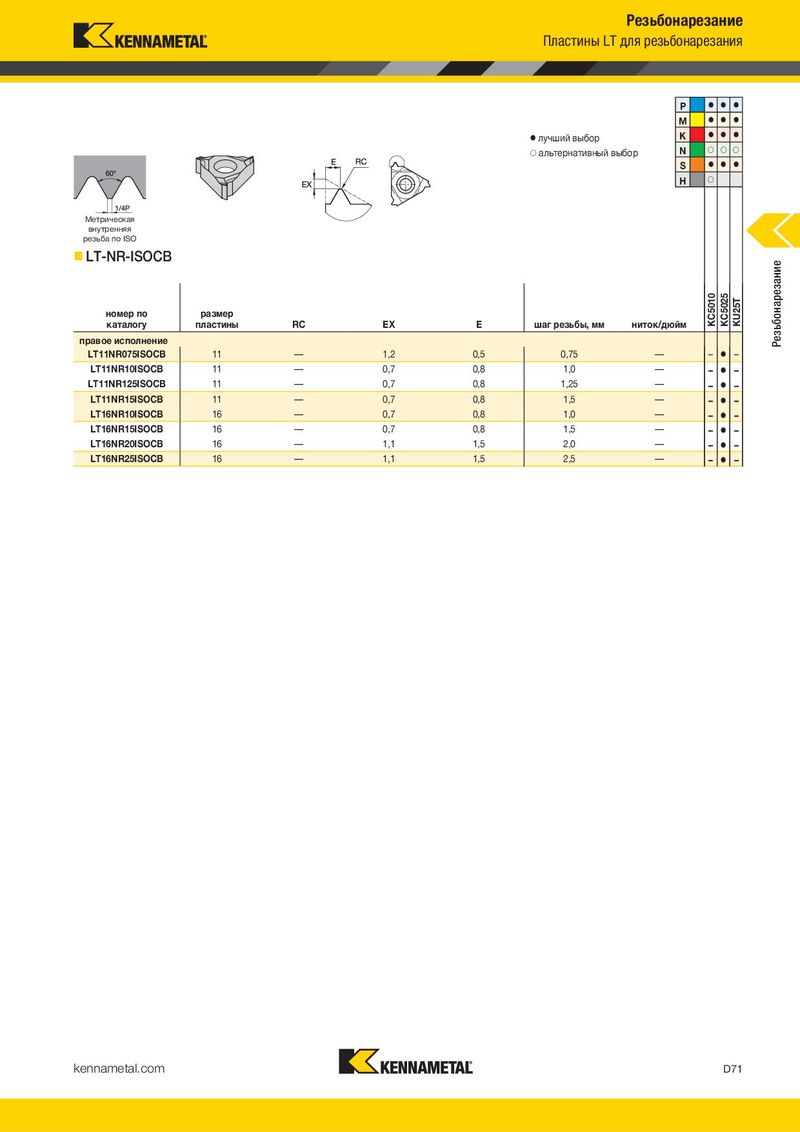

Основной каталог Kennametal невращающиеся инструменты - страница 661
Навигация
Цанги ER с внутренним охлаждением Kennametal 2024
Каталог Kennametal инновации 2019.1
Новинки Kennametal - весна 2026
Каталог Kennametal инновации 2020.2
Модульные инструментальные системы линейки KM4X Kennametal 2017
Сверла со сменными пластинами линейки Drill Fix PRO Kennametal 2024
P P M M
| лучший выбор | K | лучший выбор | K |
| альтернативный выбор | N | альтернативный выбор | N |
S S H H
| Метрическая | Метрическая | ||
| внутренняя | внутренняя | ||
| резьба по ISO | резьба по ISO | ||
| LT-NR/L-ISO | LT-NR-ISOCB |
номер по размер номер по размер
| каталогу | пластины | RC | EX | E | шаг резьбы, мм | ниток/дюйм | каталогу | пластины | RC | EX | E | шаг резьбы, мм | ниток/дюйм | ||
| правое исполнение | правое исполнение |
| LT11NR05ISO | 11 | — | 0,6 | 0,4 | 0,50 | — | – | – | LT11NR075ISOCB | 11 | — | 1,2 | 0,5 | 0,75 | — | – | – |
| LT11NR075ISO | 11 | — | 0,6 | 0,6 | 0,75 | — | – | – | LT11NR10ISOCB | 11 | — | 0,7 | 0,8 | 1,0 | — | – | – |
| LT11NR10ISO | 11 | — | 0,6 | 0,7 | 1,0 | — | – | – | LT11NR125ISOCB | 11 | — | 0,7 | 0,8 | 1,25 | — | – | – |
| LT11NR125ISO | 11 | — | 0,8 | 0,9 | 1,25 | — | – | – | LT11NR15ISOCB | 11 | — | 0,7 | 0,8 | 1,5 | — | – | – |
| LT11NR15ISO | 11 | — | 0,8 | 1,0 | 1,5 | — | – | LT16NR10ISOCB | 16 | — | 0,7 | 0,8 | 1,0 | — | – | – | |
| LT11NR175ISO | 11 | — | 0,9 | 1,1 | 1,75 | — | – | – | LT16NR15ISOCB | 16 | — | 0,7 | 0,8 | 1,5 | — | – | – |
| LT11NR20ISO | 11 | — | 0,9 | 1,1 | 2,0 | — | – | – | LT16NR20ISOCB | 16 | — | 1,1 | 1,5 | 2,0 | — | – | – |
| LT16NR05ISO | 16 | — | 0,6 | 0,4 | 0,50 | — | – | – | LT16NR25ISOCB | 16 | — | 1,1 | 1,5 | 2,5 | — | – | – |
| LT16NR075ISO | 16 | — | 0,6 | 0,6 | 0,75 | — | – | – | |||||||||
| LT16NR10ISO | 16 | — | 0,6 | 0,7 | 1,0 | — | – | ||||||||||
| LT16NR125ISO | 16 | — | 0,8 | 0,9 | 1,25 | — | – | – | |||||||||
| LT16NR15ISO | 16 | — | 0,8 | 1,0 | 1,5 | — | – | ||||||||||
| LT16NR175ISO | 16 | — | 0,9 | 1,2 | 1,75 | — | – | – | |||||||||
| LT16NR20ISO | 16 | — | 1,0 | 1,3 | 2,0 | — | – | ||||||||||
| LT16NR25ISO | 16 | — | 1,1 | 1,5 | 2,5 | — | – | – | |||||||||
| LT16NR30ISO | 16 | — | 1,1 | 1,5 | 3,0 | — | – | ||||||||||
| LT22NR35ISO | 22 | — | 1,6 | 2,3 | 3,5 | — | – | – | |||||||||
| LT22NR40ISO | 22 | — | 1,6 | 2,3 | 4,0 | — | – | – | |||||||||
| LT22NR45ISO | 22 | — | 1,6 | 2,4 | 4,5 | — | – | – | |||||||||
| LT22NR50ISO | 22 | — | 1,6 | 2,3 | 5,0 | — | – | – | |||||||||
| левое исполнение | |||||||||||||||||
| LT11NL15ISO | 11 | — | 0,8 | 1,0 | 1,5 | — | – | – | |||||||||
| LT11NL10ISO | 11 | — | 0,6 | 0,7 | 1,0 | — | – | – | |||||||||
| LT16NL30ISO | 16 | — | 1,1 | 1,5 | 3,0 | — | – | – | |||||||||
| LT16NL10ISO | 16 | — | 0,6 | 0,7 | 1,0 | — | – | – | |||||||||
| LT16NL15ISO | 16 | — | 0,8 | 1,0 | 1,5 | — | – | – | |||||||||
| LT16NL20ISO | 16 | — | 1,0 | 1,3 | 2,0 | — | – | – | |||||||||
| LT16NL25ISO | 16 | — | 1,1 | 1,5 | 2,5 | — | – | – |
