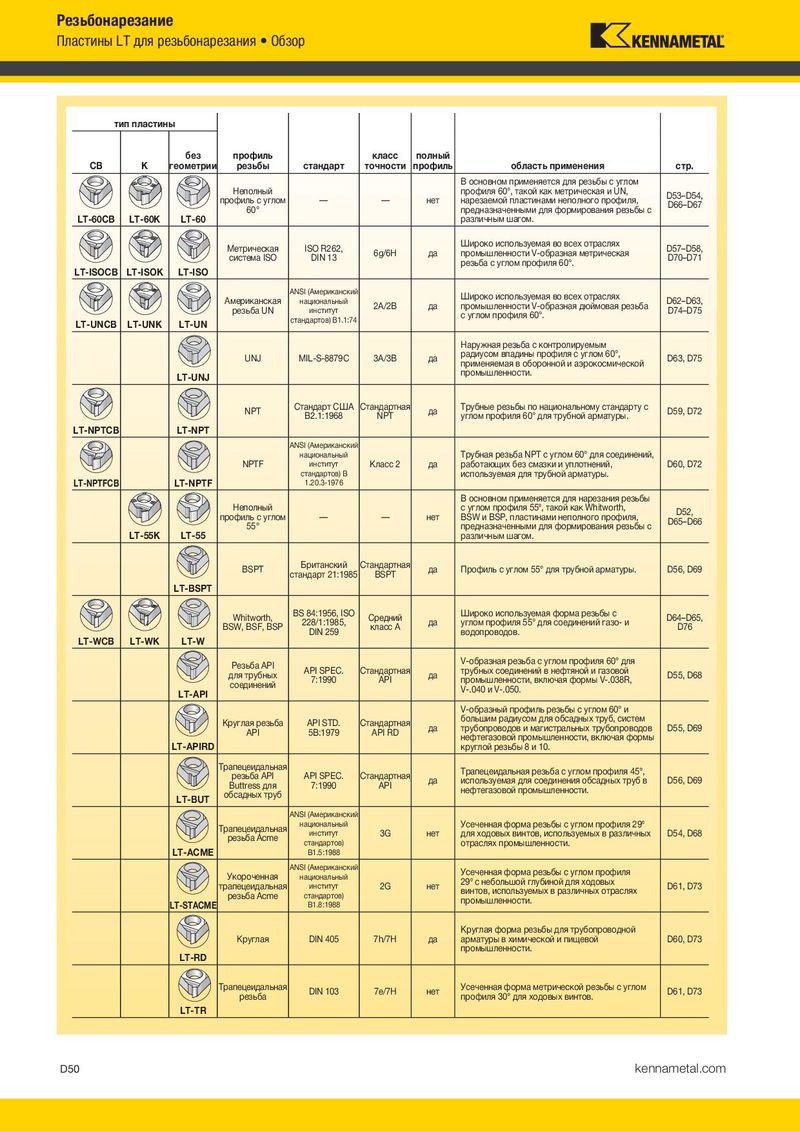

Основной каталог Kennametal невращающиеся инструменты - страница 640

Предыдущая страница Следующая страница

Навигация

Пластины LT для резьбонарезания • Обзор

тип пластины

без профиль класс полный Kennametal в сети

CB K геометрии резьбы стандарт точности профиль область применения стр.

  • основном применяется для резьбы с углом

Неполный профиля 60°, такой как метрическая и UN, D53–D54,

профиль с углом — — нет нарезаемой пластинами неполного профиля,

D66–D67 60° предназначенными для формирования резьбы с

ти CBп пластин Kы без геометриипрофиль резьбыстандарткласс точностиполный профильобласть применениястр.
LT-60CBLT-60KLT-60Неполный профиль с углом 60°——нетВ основном применяется для резьбы с углом профиля 60°, такой как метрическая и UN, нарезаемой пластинами неполного профиля, предназначенными для формирования резьбы с различным шагом.D53–D54, D66–D67
LT-ISOCBLT-ISOKLT-ISOМетрическая система ISOISO R262, DIN 136g/6HдаШироко используемая во всех отраслях промышленности V-образная метрическая резьба с углом профиля 60°.D57–D58, D70–D71
LT-UNCBLT-UNKLT-UNАмериканская резьба UNANSI (Американский национальный институт стандартов) B1.1:742A/2BдаШироко используемая во всех отраслях промышленности V-образная дюймовая резьба с углом профиля 60°.D62–D63, D74–D75
LT-UNJUNJMIL-S-8879C3A/3BдаНаружная резьба с контролируемым радиусом впадины профиля с углом 60°, применяемая в оборонной и аэрокосмической промышленности.D63, D75
LT-NPTCBLT-NPTNPTСтандарт США B2.1:1968Стандартная NPTдаТрубные резьбы по национальному стандарту с углом профиля 60° для трубной арматуры.D59, D72
LT-NPTFCBLT-NPTFNPTFANSI (Американский национальный институт стандартов) B 1.20.3-1976Класс 2даТрубная резьба NPT с углом 60° для соединений, работающих без смазки и уплотнений, используемая для трубной арматуры.D60, D72
LT-55KLT-55Неполный профиль с углом 55°——нетВ основном применяется для нарезания резьбы с углом профиля 55º, такой как Whitworth, BSW и BSP, пластинами неполного профиля, предназначенными для формирования резьбы с различным шагом.D52, D65–D66
LT-BSPTBSPTБританский стандарт 21:1985Стандартная BSPTдаПрофиль с углом 55° для трубной арматуры.D56, D69
LT-WCBLT-WKLT-WWhitworth, BSW, BSF, BSPBS 84:1956, ISO 228/1:1985, DIN 259Средний класс АдаШироко используемая форма резьбы с углом профиля 55° для соединений газо- и водопроводов.D64–D65, D76
LT-APIРезьба API для трубных соединенийAPI SPEC. 7:1990Стандартная APIдаV-образная резьба с углом профиля 60° для трубных соединений в нефтяной и газовой промышленности, включая формы V-.038R, V-.040 и V-.050.D55, D68
LT-APIRDКруглая резьба APIAPI STD. 5B:1979Стандартная API RDдаV-образный профиль резьбы с углом 60° и большим радиусом для обсадных труб, систем трубопроводов и магистральных трубопроводов нефтегазовой промышленности, включая формы круглойрезьбы 8 и 10.D55, D69
LT-BUTТрапецеидальная резьба API Buttress для обсадных трубAPI SPEC. 7:1990Стандартная APIдаТрапецеидальная резьба с углом профиля 45°, используемая для соединения обсадных труб в нефтегазовой промышленности.D56, D69
LT-ACMEТрапецеидальная резьба AcmeANSI (Американский национальный институт стандартов) B1.5:19883GнетУсеченная форма резьбы с углом профиля 29º для ходовых винтов, используемых в различных отраслях промышленности.D54, D68
LT-STACMEУкороченная трапецеидальная резьба AcmeANSI (Американский национальный институт стандартов) B1.8:19882GнетУсеченная форма резьбы с углом профиля 29ºс небольшой глубиной для ходовых винтов, используемых в различных отраслях промышленности.D61, D73
LT-RDКруглаяDIN 4057h/7HдаКруглая форма резьбы для трубопроводной арматуры в химической и пищевой промышленности.D60, D73
LT-TRТрапецеидальная резьбаDIN 1037e/7HнетУсеченная форма метрической резьбы с углом профиля 30° для ходовых винтов.D61, D73

D50
