Резьбонарезание Инструмент Top Notch™ для резьбонарезания и обработки канавок
Картриджи Top Notch™ для резьбонарезания Комплектующие

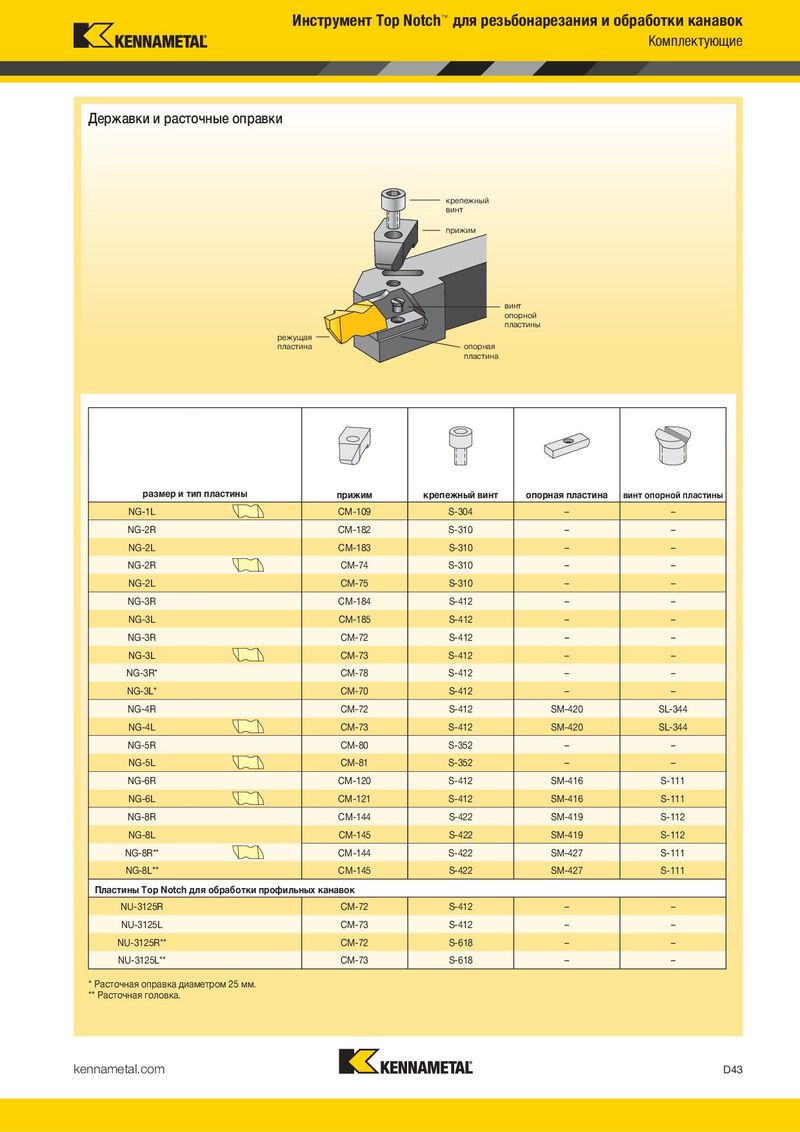

Державки и расточные оправки
правое исполнение
Стальные расточные картриджи
радиальный регули-
| номер | номер по | эталонная | винт | шести- | ровочный | шести- | осевой | шести- | |||||
| заказа | каталогу | D min | F | L1 | пластина прижим | клина | гранник | винт | гранник | винт | гранник | шайба | |
| правое исполнение | |||||||||||||
| 1098380 | NER12CA2 | 50 | 20 | 55,7 | N.2L | CM75 | MS1025 | 2.5 mm | KUAM23 | 2.5 mm | KUAM31 | 2.5 mm | CSWM 060 050 |
| левое исполнение | |||||||||||||
| 1098624 | NEL12CA2 | 50 | 20 | 55,0 | N.2R | CM74 | MS1025 | 2.5 mm | KUAM23 | 2.5 mm | KUAM31 | 2.5 mm | CSWM 060 050 |
| 1098626 | NEL25CA3 | 100 | 32 | 100,0 | N.3R | CM72LP | MS412 | 4 mm | KUAM26 | 4 mm | KUAM33 | 4 mm | CSWM 100 080 |
ПРИМЕЧАНИЕ. Минимально возможный диаметр отверстия (D min) зависит от типа и шага резьбы. Дополнительные сведения см. на стр. D102. Размер F измеряется по острой вершине пластины Top Notch для резьбонарезания.
крепежный винт прижим
винт опорной пластины режущая пластина опорная пластина
размер и тип пластины прижим крепежный винт опорная пластина винт опорной пластины
| NG-1L | CM-109 | S-304 | – | – | |
| NG-2R | CM-182 | S-310 | – | – | |
| NG-2L | CM-183 | S-310 | – | – | |
| NG-2R | CM-74 | S-310 | – | – | |
| NG-2L | CM-75 | S-310 | – | – | |
| NG-3R | CM-184 | S-412 | – | – | |
| NG-3L | CM-185 | S-412 | – | – | |
| NG-3R | CM-72 | S-412 | – | – | |
| NG-3L | CM-73 | S-412 | – | – | |
| NG-3R* | CM-78 | S-412 | – | – | |
| NG-3L* | CM-70 | S-412 | – | – | |
| NG-4R | CM-72 | S-412 | SM-420 | SL-344 | |
| NG-4L | CM-73 | S-412 | SM-420 | SL-344 | |
| NG-5R | CM-80 | S-352 | – | – | |
| NG-5L | CM-81 | S-352 | – | – | |
| NG-6R | CM-120 | S-412 | SM-416 | S-111 | |
| NG-6L | CM-121 | S-412 | SM-416 | S-111 | |
| NG-8R | CM-144 | S-422 | SM-419 | S-112 | |
| NG-8L | CM-145 | S-422 | SM-419 | S-112 | |
| NG-8R** | CM-144 | S-422 | SM-427 | S-111 | |
| NG-8L** | CM-145 | S-422 | SM-427 | S-111 | |
| Пластины Top Notch для обработки профильных канавок | |||||
| NU-3125R | CM-72 | S-412 | – | – | |
| NU-3125L | CM-73 | S-412 | – | – | |
| NU-3125R** | CM-72 | S-618 | – | – | |
| NU-3125L** | CM-73 | S-618 | – | – |
| размер и тип | пластины | прижим | крепежный винт | опорная пластина | винт опорной пластины |
| NG-1L | CM-109 | S-304 | – | – | |
| NG-2R | CM-182 | S-310 | – | – | |
| NG-2L | CM-183 | S-310 | – | – | |
| NG-2R | CM-74 | S-310 | – | – | |
| NG-2L | CM-75 | S-310 | – | – | |
| NG-3R | CM-184 | S-412 | – | – | |
| NG-3L | CM-185 | S-412 | – | – | |
| NG-3R | CM-72 | S-412 | – | – | |
| NG-3L | CM-73 | S-412 | – | – | |
| NG-3R | CM-78 | S-412 | – | – | |
| NG-3L | CM-70 | S-412 | – | – | |
| NG-4R | CM-72 | S-412 | SM-420 | SL-344 | |
| NG-4L | CM-73 | S-412 | SM-420 | SL-344 | |
| NG-5R | CM-80 | S-352 | – | – | |
| NG-5L | CM-81 | S-352 | – | – | |
| NG-6R | CM-120 | S-412 | SM-416 | S-111 | |
| NG-6L | CM-121 | S-412 | SM-416 | S-111 | |
| NG-8R | CM-144 | S-422 | SM-419 | S-112 | |
| NG-8L | CM-145 | S-422 | SM-419 | S-112 | |
| NG-8R | CM-144 | S-422 | SM-427 | S-111 | |
| NG-8L | CM-145 | S-422 | SM-427 | S-111 | |
| Пластины Top Notchдл | я обработки профиль | ных канавок | |||
| NU-3125R | CM-72 | S-412 | – | – | |
| NU-3125L | CM-73 | S-412 | – | – | |
| NU-3125R | CM-72 | S-618 | – | – | |
| NU-3125L | CM-73 | S-618 | – | – |
