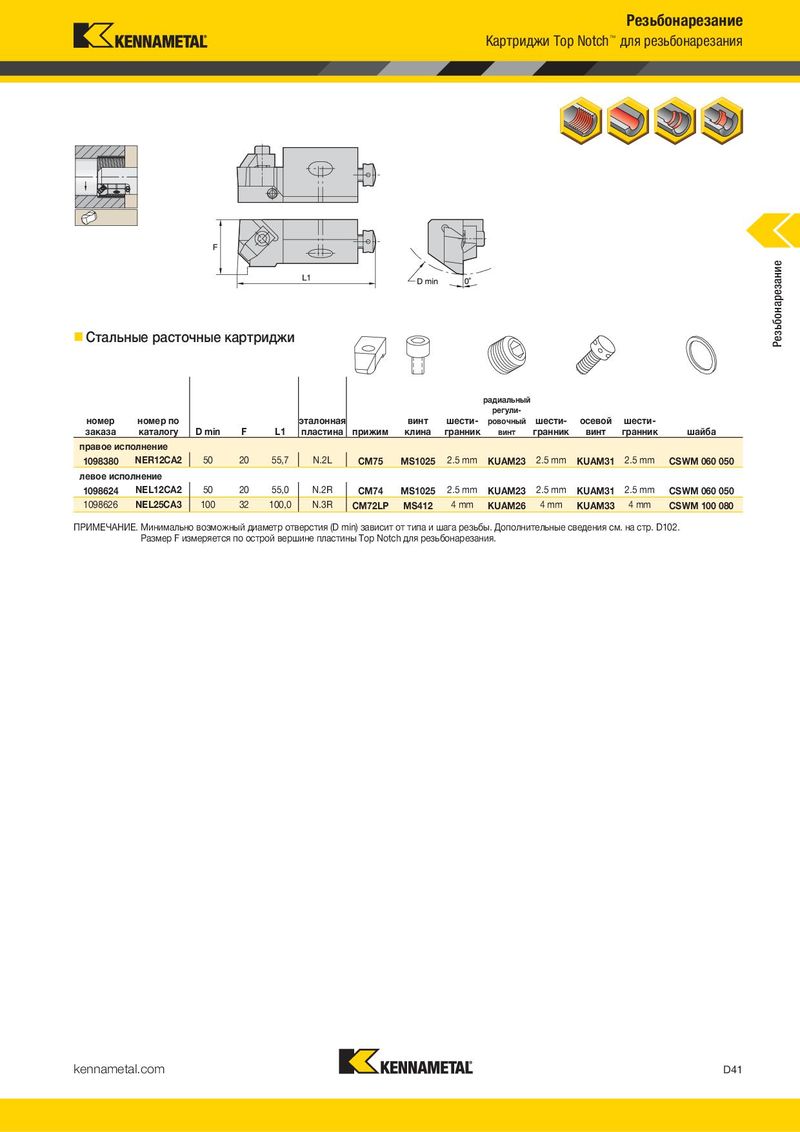

Резьбонарезание Резьбонарезание Инструмент Top Notch™ для резьбонарезания и обработки канавок Картриджи Top Notch для резьбонарезания ™ • Режущие головки KM40TS™ Резьбонарезание Резьбонарезание „ NE 90° • Твердый сплав „ Стальные расточные картриджи D2 D min F L4 L1 радиальный D2 D min F L4 L1 регули- номер номер по эталонная номер номер по эталонная винт шести- ровочный шести- осевой шести- заказа каталогу мм дюйм мм дюйм мм дюйм мм дюйм мм дюйм пластина кг фунт заказа каталогу D min F L1 пластина прижим клина гранник винт гранник винт гранник шайба правое исполнение правое исполнение 3951836 KM40TSE16JNER2 16 .630 20 .79 11 .433 80 3.15 110 4.331 NG2L 0,41 .90 1098380 NER12CA2 50 20 55,7 N.2L CM75 MS1025 2.5 mm KUAM23 2.5 mm KUAM31 2.5 mm CSWM 060 050 левое исполнение левое исполнение 3951835 KM40TSE16JNEL2 16 .630 20 .79 11 .433 80 3.15 110 4.331 NG2R 0,41 .90 1098624 NEL12CA2 50 20 55,0 N.2R CM74 MS1025 2.5 mm KUAM23 2.5 mm KUAM31 2.5 mm CSWM 060 050 1098626 NEL25CA3 100 32 100,0 N.3R CM72LP MS412 4 mm KUAM26 4 mm KUAM33 4 mm CSWM 100 080 ПРИМЕЧАНИЕ. Минимально возможный диаметр отверстия (D min) зависит от типа и шага резьбы. Дополнительные сведения см. на стр. D102. Размер F измеряется по острой вершине пластины Top Notch для резьбонарезания. „ Комплектующие номер по винт каталогу прижим клина правое исполнение KM40TSE16JNER2 CM146 MS1488 левое исполнение KM40TSE16JNEL2 CM147 MS1488 D40 kennametal.com kennametal.com D41
