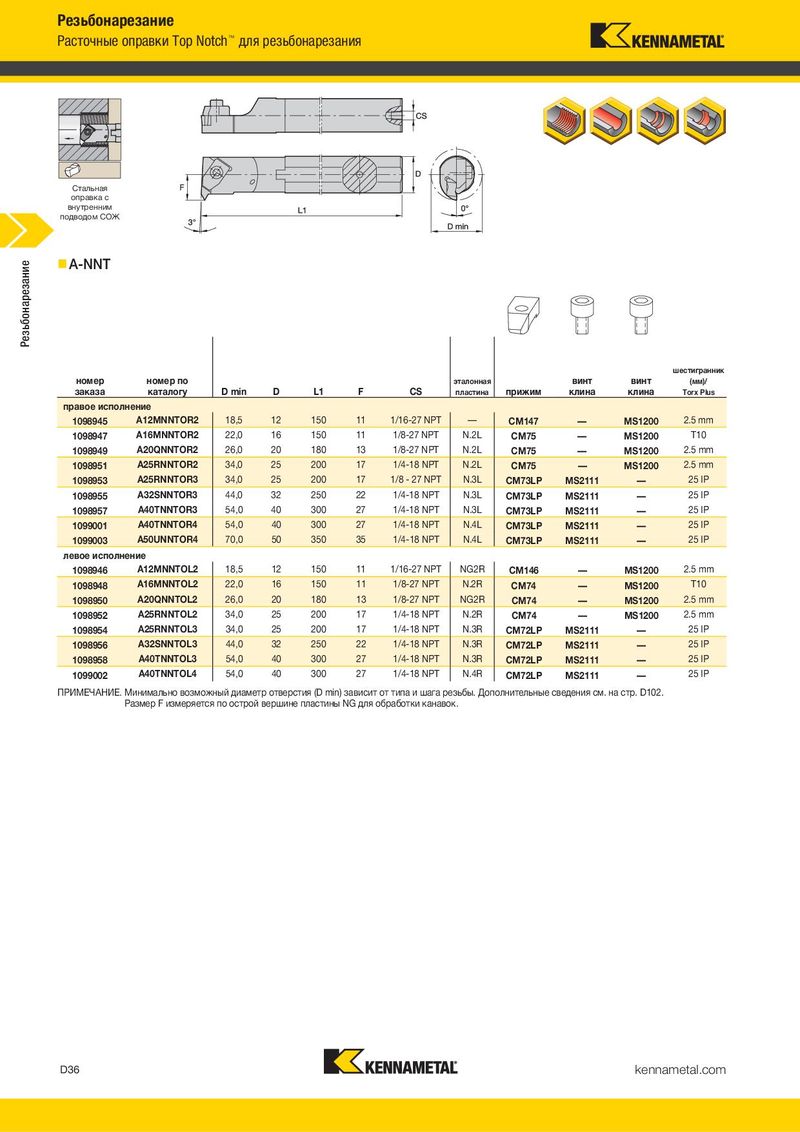

Расточные оправки Top Notch™ для резьбонарезания Расточные оправки Top Notch ™ для резьбонарезания
| Стальная | | Стальная |
| оправка с | | оправка с |
| внутренним | | уменьшением |
| подводом СОЖ | | по диаметру и |
| | внутренним |
| подводом СОЖ | |
| A-NNT | A-NNT -1 | |
шестигранник
| номер | номер по | | | | | | эталонная | | | винт | | винт | (мм)/ |
| заказа | каталогу | D min | D | L1 | F | | пластина CS | прижим | | клина | | клина | Torx Plus |
| правое исполнение | | | | | | | | | | | | | |
| 1098945 | A12MNNTOR2 | 18,5 | 12 | 150 | 11 | 1/16-27 NPT | — | CM147 | | — | MS1200 | | 2.5 mm |
| 1098947 | A16MNNTOR2 | 22,0 | 16 | 150 | 11 | 1/8-27 NPT | N.2L | CM75 | | — | MS1200 | | T10 |
| 1098949 | A20QNNTOR2 | 26,0 | 20 | 180 | 13 | 1/8-27 NPT | N.2L | CM75 | | — | MS1200 | | 2.5 mm |
| 1098951 | A25RNNTOR2 | 34,0 | 25 | 200 | 17 | 1/4-18 NPT | N.2L | CM75 | | — | MS1200 | | 2.5 mm |
| 1098953 | A25RNNTOR3 | 34,0 | 25 | 200 | 17 | 1/8 - 27 NPT | N.3L | CM73LP | MS2111 | | | — | 25 IP |
| 1098955 | A32SNNTOR3 | 44,0 | 32 | 250 | 22 | 1/4-18 NPT | N.3L | CM73LP | MS2111 | | | — | 25 IP |
| 1098957 | A40TNNTOR3 | 54,0 | 40 | 300 | 27 | 1/4-18 NPT | N.3L | CM73LP | MS2111 | | | — | 25 IP |
| 1099001 | A40TNNTOR4 | 54,0 | 40 | 300 | 27 | 1/4-18 NPT | N.4L | CM73LP | MS2111 | | | — | 25 IP |
| 1099003 | A50UNNTOR4 | 70,0 | 50 | 350 | 35 | 1/4-18 NPT | N.4L | CM73LP | MS2111 | | | — | 25 IP |
| левое исполнение | | | | | | | | | | | | | |
| 1098946 | A12MNNTOL2 | 18,5 | 12 | 150 | 11 | 1/16-27 NPT | NG2R | CM146 | | — | MS1200 | | 2.5 mm |
| 1098948 | A16MNNTOL2 | 22,0 | 16 | 150 | 11 | 1/8-27 NPT | N.2R | CM74 | | — | MS1200 | | T10 |
| 1098950 | A20QNNTOL2 | 26,0 | 20 | 180 | 13 | 1/8-27 NPT | NG2R | CM74 | | — | MS1200 | | 2.5 mm |
| 1098952 | A25RNNTOL2 | 34,0 | 25 | 200 | 17 | 1/4-18 NPT | N.2R | CM74 | | — | MS1200 | | 2.5 mm |
| 1098954 | A25RNNTOL3 | 34,0 | 25 | 200 | 17 | 1/4-18 NPT | N.3R | CM72LP | MS2111 | | | — | 25 IP |
| A32SNNTOL3 | 44,0 | 32 | 250 | 22 | 1/4-18 NPT | N.3R | | | | | | 25 IP |
| 1098956 | | | | | | | | CM72LP | MS2111 | | | — | |
| 1098958 | A40TNNTOL3 | 54,0 | 40 | 300 | 27 | 1/4-18 NPT | N.3R | CM72LP | MS2111 | | | — | 25 IP |
| 1099002 | A40TNNTOL4 | 54,0 | 40 | 300 | 27 | 1/4-18 NPT | N.4R | CM72LP | MS2111 | | | — | 25 IP |
| номер | номер по | | | | | | | | эталонная | | винт | шести- |
| заказа | каталогу | D min | D | HDD | L1 | L2 | F | A | CS пластина | прижим | клина | гранник |
| правое исполнение | | | | | | | | | | | | |
| 1098943 | A10KNNTOR1 | 11,5 | 10 | 10,0 | 125 | — | 7 | 3,2 | — NG1L | CM109 | MS1034 | 1.5 mm |
| 1098944 | A12MNNTOR1 | 11,5 | 12 | 10,0 | 150 | 31,30 | 7 | 4,0 | 1/16-27 NPT N.1L | CM109 | MS1034 | 1.5 mm |
| ПРИМЕЧАНИЕ. Размер F измеряется по острой вершине пластины Top Notch для резьбонарезания. | | | | | | | | | | | | | |
| Твердосплавная | | | | | | | | | | | | | |
| оправка с | | | | | | | | | | | | |
| внутренним | | | | | | | | | | | | |
| подводом СОЖ | | | | | | | | | | | | |
| | | | | | | | | | D min | | | |
| | | | | | | | | | | | | | |
E-NNT ПРИМЕЧАНИЕ. Минимально возможный диаметр отверстия (D min) зависит от типа и шага резьбы. Дополнительные сведения см. на стр. D102. Размер F измеряется по острой вершине пластины NG для обработки канавок.
| номер заказа | номер по каталогу | D min | D | L1 | F | CS | эталонная пластина | прижим | винт клина | винт клина | шестигранник (мм)/ Torx Plus |
| правое испо | лнение | | | | | | | | | | |
| 1098945 | A12MNNTOR2 | 18,5 | 12 | 150 | 11 | 1/16-27 NPT | — | CM147 | — | MS1200 | 2.5 mm |
| 1098947 | A16MNNTOR2 | 22,0 | 16 | 150 | 11 | 1/8-27 NPT | N.2L | CM75 | — | MS1200 | T10 |
| 1098949 | A20QNNTOR2 | 26,0 | 20 | 180 | 13 | 1/8-27 NPT | N.2L | CM75 | — | MS1200 | 2.5 mm |
| 1098951 | A25RNNTOR2 | 34,0 | 25 | 200 | 17 | 1/4-18 NPT | N.2L | CM75 | — | MS1200 | 2.5 mm |
| 1098953 | A25RNNTOR3 | 34,0 | 25 | 200 | 17 | 1/8 - 27 NPT | N.3L | CM73LP | MS2111 | — | 25 IP |
| 1098955 | A32SNNTOR3 | 44,0 | 32 | 250 | 22 | 1/4-18 NPT | N.3L | CM73LP | MS2111 | — | 25 IP |
| 1098957 | A40TNNTOR3 | 54,0 | 40 | 300 | 27 | 1/4-18 NPT | N.3L | CM73LP | MS2111 | — | 25 IP |
| 1099001 | A40TNNTOR4 | 54,0 | 40 | 300 | 27 | 1/4-18 NPT | N.4L | CM73LP | MS2111 | — | 25 IP |
| 1099003 | A50UNNTOR4 | 70,0 | 50 | 350 | 35 | 1/4-18 NPT | N.4L | CM73LP | MS2111 | — | 25 IP |
| левое испол | нение | | | | | | | | | | |
| 1098946 | A12MNNTOL2 | 18,5 | 12 | 150 | 11 | 1/16-27 NPT | NG2R | CM146 | — | MS1200 | 2.5 mm |
| 1098948 | A16MNNTOL2 | 22,0 | 16 | 150 | 11 | 1/8-27 NPT | N.2R | CM74 | — | MS1200 | T10 |
| 1098950 | A20QNNTOL2 | 26,0 | 20 | 180 | 13 | 1/8-27 NPT | NG2R | CM74 | — | MS1200 | 2.5 mm |
| 1098952 | A25RNNTOL2 | 34,0 | 25 | 200 | 17 | 1/4-18 NPT | N.2R | CM74 | — | MS1200 | 2.5 mm |
| 1098954 | A25RNNTOL3 | 34,0 | 25 | 200 | 17 | 1/4-18 NPT | N.3R | CM72LP | MS2111 | — | 25 IP |
| 1098956 | A32SNNTOL3 | 44,0 | 32 | 250 | 22 | 1/4-18 NPT | N.3R | CM72LP | MS2111 | — | 25 IP |
| 1098958 | A40TNNTOL3 | 54,0 | 40 | 300 | 27 | 1/4-18 NPT | N.3R | CM72LP | MS2111 | — | 25 IP |
| 1099002 | A40TNNTOL4 | 54,0 | 40 | 300 | 27 | 1/4-18 NPT | N.4R | CM72LP | MS2111 | — | 25 IP |
