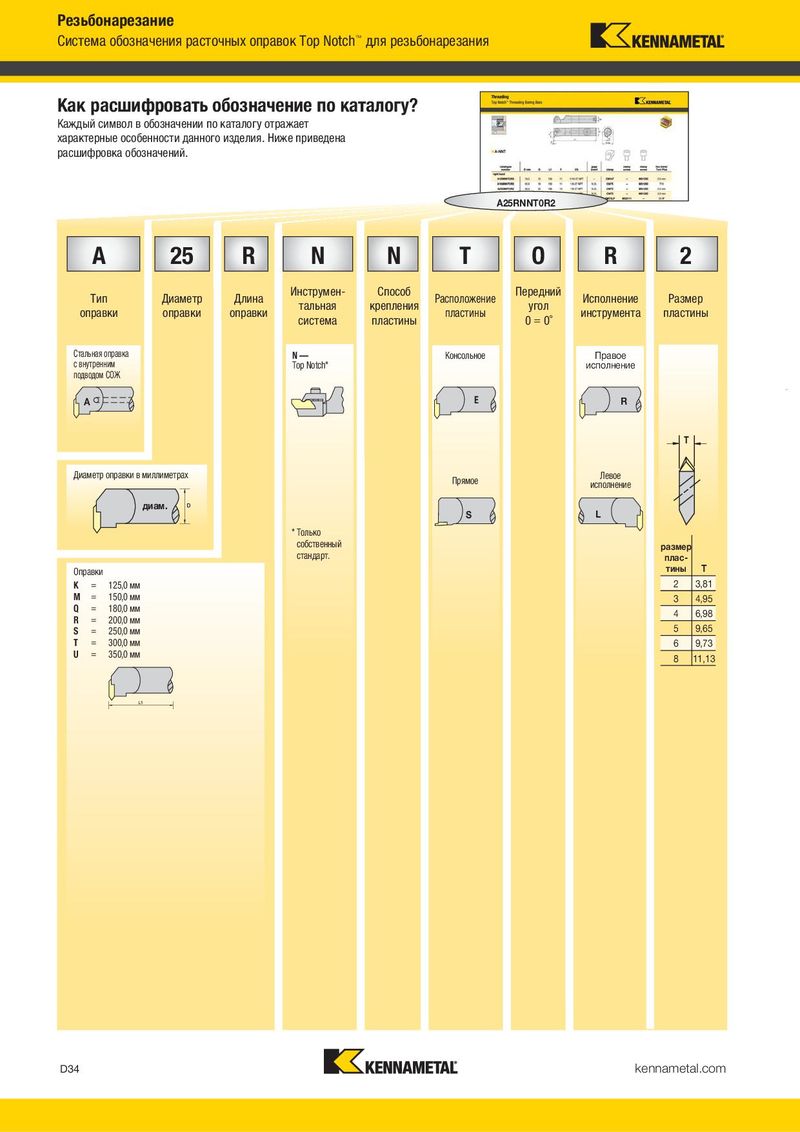

Резьбонарезание Система обозначения расточных оправок Top Notch™ для резьбонарезания Как расшифровать обозначение по каталогу? Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Ниже приведена расшифровка обозначений. A25RNNT0R2 A 25 R N N T O R 2 Тип Диаметр Длина Инструмен- Способ Расположение Передний Исполнение Размер оправки оправки оправки тальная крепления пластины угол инструмента пластины система пластины 0 = 0˚ Стальная оправка N— Консольное Правое с внутренним Top Notch* исполнение подводом СОЖ A E R T Диаметр оправки в миллиметрах Прямое Левое исполнение диам. S L * Только собственный размер стандарт. плас- Оправки тины T K = 125,0 мм 2 3,81 M = 150,0 мм 3 4,95 Q = 180,0 мм 4 6,98 R = 200,0 мм 5 9,65 S = 250,0 мм T = 300,0 мм 6 9,73 U = 350,0 мм 8 11,13 D34 kennametal.com
