Основной каталог Kennametal невращающиеся инструменты

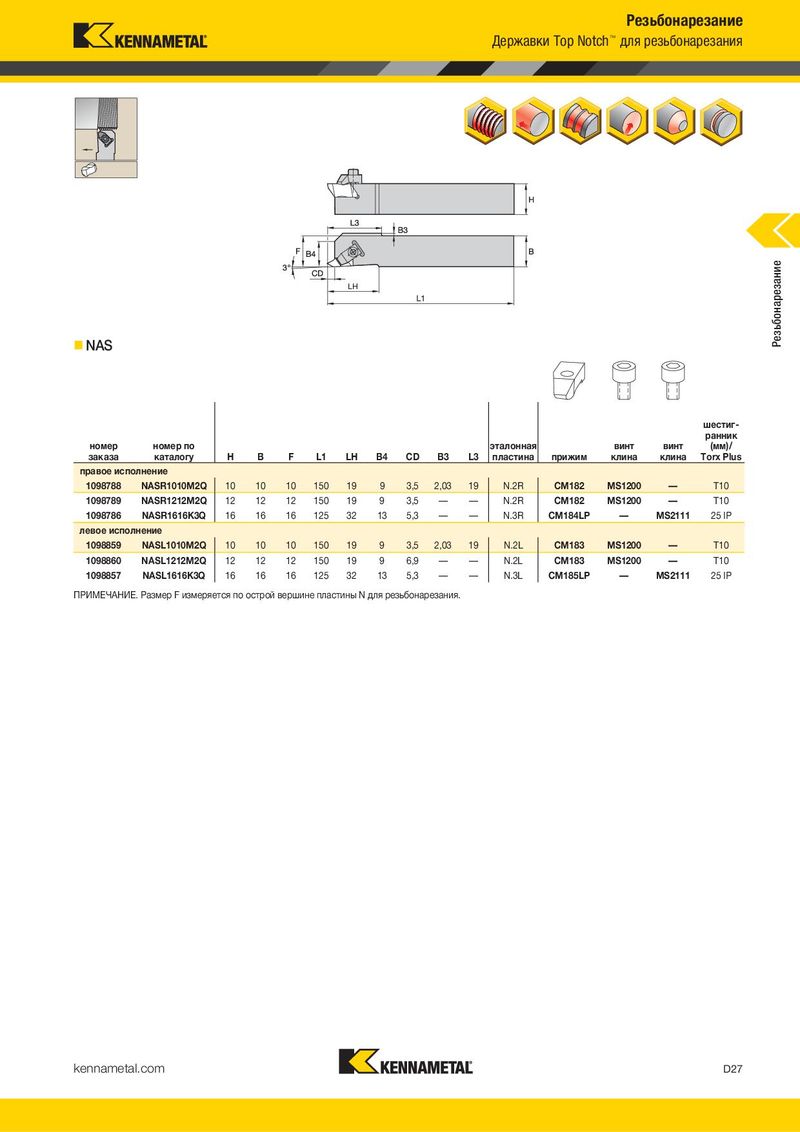

Система обозначения державок Top Notch™ для резьбонарезания Державки Top Notch™ для резьбонарезания

данного изделия. Ниже приведена расшифровка обозначений.

NASR1010M2Q

N	AS	R	1010	M	2	Q
		Испол-

Инструмен- Расположение Соответ- LH

нение Сменная Размер Длина Размер

тальная пластины ствующая

инстру- головка хвостовика инструмента пластины

70 E номер номер по эталонная винт винт (мм)/

				заказа		каталогу H	B	F	L1	LH	B4	CD	B3	L3	пластина	прижим	Torx Plus клина клина
80	F
				правое исполнение
90	G
Прямое, со				1098788	NASR1010M2Q	10	10	10	150	19	9	3,5	2,03	19	N.2R	CM182	— MS1200 T10
смещением 100	H			1098789	NASR1212M2Q	12	12	12	150	19	9	3,5	—	—	N.2R	CM182	— MS1200 T10
110	J			1098786	NASR1616K3Q	16	16	16	125	32	13	5,3	—	—	N.3R	CM184LP	MS2111 — 25 IP
S		размер
125	K		T	левое исполнение
		пластины
				1098859	NASL1010M2Q	10	10	10	150	19	9	3,5	2,03	19	N.2L	CM183	— MS1200 T10
140	L	2	3,81
				1098860	NASL1212M2Q	12	12	12	150	19	9	6,9	—	—	N.2L	CM183	— MS1200 T10
150	M	3	4,95
				1098857	NASL1616K3Q	16	16	16	125	32	13	5,3	—	—	N.3L	CM185LP	MS2111 — 25 IP
160	N	4	6,98
Прямое, без				ПРИМЕЧАНИЕ. Размер F измеряется по острой вершине пластины N для резьбонарезания.
170	P	5	9,65
смещения
180	Q	6	9,73
AS 200	R
		8	11,13
250	S
300	T
350	U
400	V
450	W
DH
500	Y
специ-	X

альная длина

Консольное крепление
