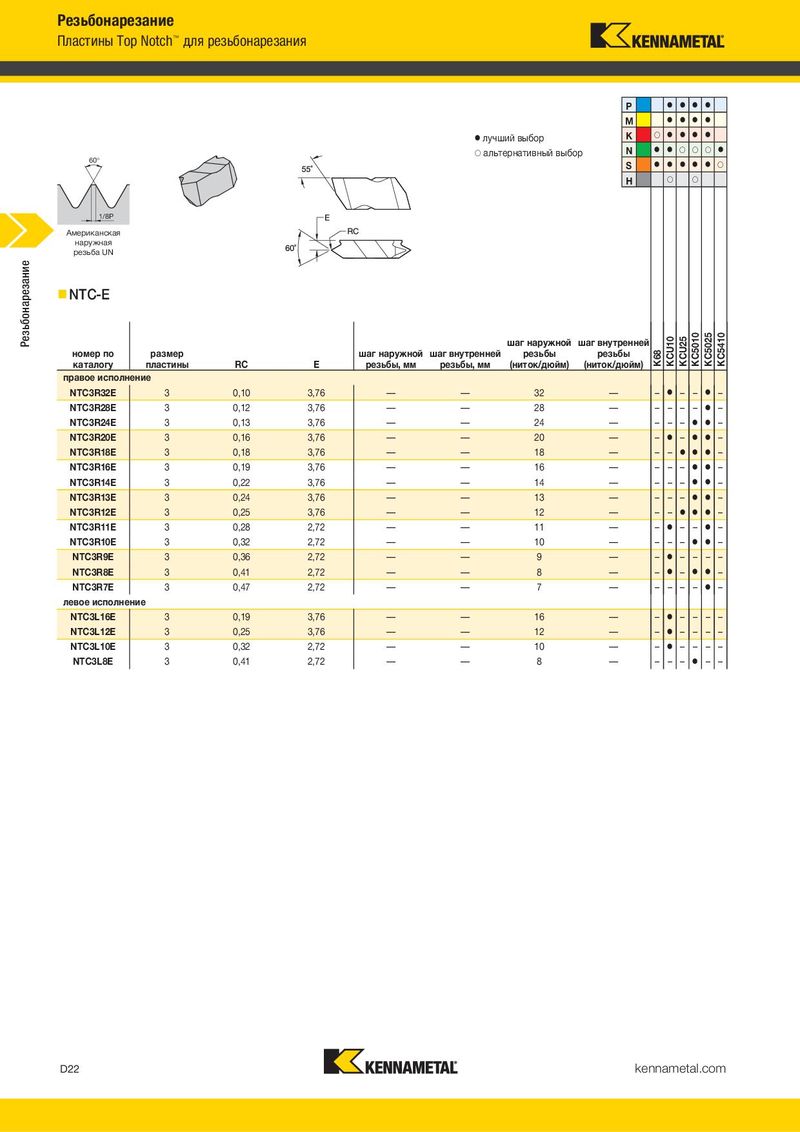

Основной каталог Kennametal невращающиеся инструменты - страница 612
Навигация
Цанги ER с внутренним охлаждением Kennametal 2024
Каталог Kennametal инновации 2019.1
Новинки Kennametal - весна 2026
Каталог Kennametal инновации 2020.2
Модульные инструментальные системы линейки KM4X Kennametal 2017
Сверла со сменными пластинами линейки Drill Fix PRO Kennametal 2024
P P M M
| лучший выбор | K | лучший выбор | K | ||
| альтернативный выбор | N | альтернативный выбор | N | ||
| 60° | ° | ||||
| S | 60 | S |
H H 60° 1/8P Неполный
Американская профиль наружная с углом 60° резьба UN
NTC-E NTF
шаг наружной шаг внутренней шаг наружной шаг внутренней
номер по размер шаг наружной шаг внутренней резьбы резьбы номер по размер шаг наружной шаг внутренней резьбы резьбы
| каталогу | пластины | RC | E | резьбы, мм | резьбы, мм | (ниток/дюйм) | (ниток/дюйм) | |||
| правое исполнение | ||||||||||
| NTC3R32E | 3 | 0,10 | 3,76 | — | — | 32 | — | – | – – | – |
| NTC3R28E | 3 | 0,12 | 3,76 | — | — | 28 | — | – – – – | – | |
| NTC3R24E | 3 | 0,13 | 3,76 | — | — | 24 | — | – – – | – | |
| NTC3R20E | 3 | 0,16 | 3,76 | — | — | 20 | — | – | – | – |
| NTC3R18E | 3 | 0,18 | 3,76 | — | — | 18 | — | – – | – | |
| NTC3R16E | 3 | 0,19 | 3,76 | — | — | 16 | — | – – – | – | |
| NTC3R14E | 3 | 0,22 | 3,76 | — | — | 14 | — | – – – | – | |
| NTC3R13E | 3 | 0,24 | 3,76 | — | — | 13 | — | – – – | – | |
| NTC3R12E | 3 | 0,25 | 3,76 | — | — | 12 | — | – – | – | |
| NTC3R11E | 3 | 0,28 | 2,72 | — | — | 11 | — | – | – – | – |
| NTC3R10E | 3 | 0,32 | 2,72 | — | — | 10 | — | – – – | – | |
| NTC3R9E | 3 | 0,36 | 2,72 | — | — | 9 | — | – | – – – – | |
| NTC3R8E | 3 | 0,41 | 2,72 | — | — | 8 | — | – | – | – |
| NTC3R7E | 3 | 0,47 | 2,72 | — | — | 7 | — | – – – – | – | |
| левое исполнение | ||||||||||
| NTC3L16E | 3 | 0,19 | 3,76 | — | — | 16 | — | – | – – – – | |
| NTC3L12E | 3 | 0,25 | 3,76 | — | — | 12 | — | – | – – – – | |
| NTC3L10E | 3 | 0,32 | 2,72 | — | — | 10 | — | – | – – – – | |
| NTC3L8E | 3 | 0,41 | 2,72 | — | — | 8 | — | – – – | – – |
| каталогу | пластины | RC | E | резьбы, мм | резьбы, мм | (ниток/дюйм) | (ниток/дюйм) | ||
| правое исполнение | |||||||||
| NTF2R | 2 | 0,08 | 2,79 | 0,60-1,75 | 1,0-2,0 | 14-44 | 12-24 | – | |
| NTF3R | 3 | 0,08 | 3,58 | 0,60-2,5 | 1,0-2,5 | 10-44 | 9-24 | – | |
| NTF4R | 4 | 0,08 | 5,11 | 0,60-2,5 | 1,0-2,5 | 10-44 | 9-24 | – – – – – | |
| левое исполнение | |||||||||
| NTF2L | 2 | 0,08 | 2,79 | 0,60-1,75 | 1,0-2,0 | 14-44 | 12-24 | – | |
| NTF3L | 3 | 0,08 | 3,58 | 0,60-2,5 | 1,0-2,5 | 10-44 | 9-24 | – | |
| ° | |||||||||
| 60 | |||||||||
| 60° | |||||||||
| Неполный | |||||||||
| профиль | |||||||||
| с углом 60° | |||||||||
| | |||||||||
| NTK |
шаг наружной шаг внутренней
номер по размер шаг наружной шаг внутренней резьбы резьбы
| каталогу | пластины | RC | E | резьбы, мм | резьбы, мм | (ниток/дюйм) | (ниток/дюйм) | ||
| правое исполнение | |||||||||
| NTK2R | 2 | 0,08 | 2,79 | 0,60-1,75 | 1,0-2,0 | 14-44 | 12-24 | – | |
| NTK3R | 3 | 0,08 | 3,58 | 0,60-2,50 | 1,0-2,5 | 10-44 | 9-24 | – | |
| левое исполнение | |||||||||
| NTK2L | 2 | 0,08 | 2,79 | 0,60-1,75 | 1,0-2,0 | 14-44 | 12-24 | – | |
| NTK3L | 3 | 0,08 | 3,58 | 0,60-2,50 | 1,0-2,5 | 10-44 | 9-24 | – |
