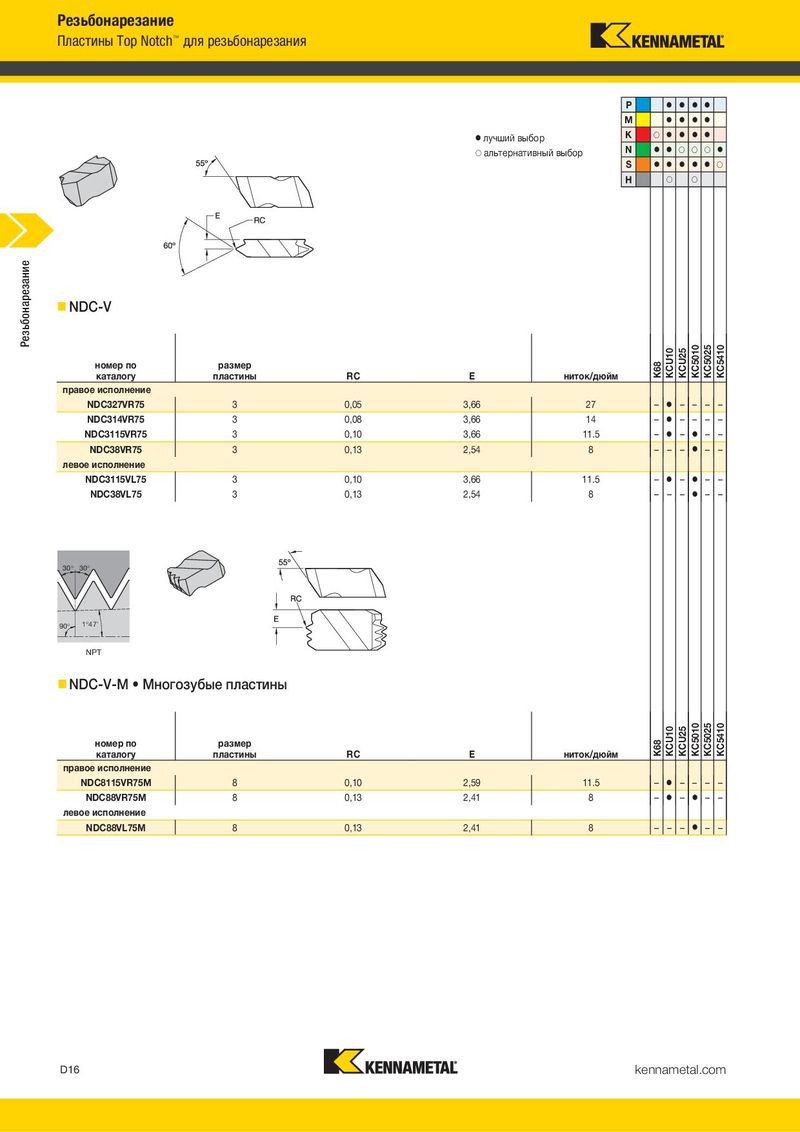

Основной каталог Kennametal невращающиеся инструменты - страница 606
Навигация
Цанги ER с внутренним охлаждением Kennametal 2024
Каталог Kennametal инновации 2019.1
Новинки Kennametal - весна 2026
Каталог Kennametal инновации 2020.2
Модульные инструментальные системы линейки KM4X Kennametal 2017
Сверла со сменными пластинами линейки Drill Fix PRO Kennametal 2024
P P M M
| лучший выбор | K | лучший выбор | K |
| альтернативный выбор | N | альтернативный выбор | N |
60° S S H H
- NDC-V
номер по размер
| каталогу | пластины | RC | E | ниток/дюйм | ||||
| правое исполнение | ||||||||
| NDC327VR75 | 3 | 0,05 | 3,66 | 27 | – | – – – – | ||
| NDC314VR75 | 3 | 0,08 | 3,66 | 14 | – | – – – – | ||
| NDC3115VR75 | 3 | 0,10 | 3,66 | 11.5 | – | – | – – | |
| NDC38VR75 | 3 | 0,13 | 2,54 | 8 | – – – | – – | ||
| левое исполнение | ||||||||
| NDC3115VL75 | 3 | 0,10 | 3,66 | 11.5 | – | – | – – | |
| NDC38VL75 | 3 | 0,13 | 2,54 | 8 | – – – | – – |
1/8P Rmax .1804P Rmin .1501P Наружная резьба UNJ
- NJ
шаг наружной шаг внутренней
| номер по | размер | шаг наружной | шаг внутренней | резьбы | резьбы | ||||
| каталогу | пластины | RC | E | резьбы, мм | резьбы, мм | (ниток/дюйм) | (ниток/дюйм) | ||
| правое исполнение |
| NJ3010R16 | 3 | 0,25 | 2,49 | — | — | 16 | — | – – – | |
| NJ3014R12 | 3 | 0,33 | 2,49 | — | — | 12 | — | – | – |
| NJ3020R8 | 3 | 0,49 | 2,49 | — | — | 8 | — | – – – | – |
| левое исполнение | |||||||||
| NJ3010L16 | 3 | 0,25 | 2,49 | — | — | 16 | — | – – – – | – |
| NJ3014L12 | 3 | 0,33 | 2,49 | — | — | 12 | — | – – – | – |
| NJ3020L8 | 3 | 0,49 | 2,49 | — | — | 8 | — | – – – – | – |
60° 30° 30°
90° 1 °47'
NPT
- NDC-V-M • Многозубые пластины
1/8P R max .1804P R min .1501P Наружная резьба UNJ
- NJF
номер по размер
| каталогу | пластины | RC | E | ниток/дюйм | |
| правое исполнение |
| NDC8115VR75M | 8 | 0,10 | 2,59 | 11.5 | – | – – – – | ||
| NDC88VR75M | 8 | 0,13 | 2,41 | 8 | – | – | – – | |
| левое исполнение | ||||||||
| NDC88VL75M | 8 | 0,13 | 2,41 | 8 | – – – | – – |
шаг наружной шаг внутренней
номер по размер шаг наружной шаг внутренней резьбы резьбы
| каталогу | пластины | RC | E | резьбы, мм | резьбы, мм | (ниток/дюйм) | (ниток/дюйм) |
| правое исполнение |
| NJF3005R32 | 3 | 0,13 | 3,58 | — | — | 32 | — | – | – – – | |
| NJF3006R28 | 3 | 0,15 | 3,58 | — | — | 28 | — | – – – | – | |
| NJF3007R24 | 3 | 0,17 | 3,58 | — | — | 24 | — | – – – | – | |
| NJF3008R20 | 3 | 0,20 | 3,58 | — | — | 20 | — | – – – | – | |
| NJF3009R18 | 3 | 0,22 | 3,58 | — | — | 18 | — | – | – | |
| NJF3010R16 | 3 | 0,25 | 3,58 | — | — | 16 | — | – – – | – | |
| NJF3012R14 | 3 | 0,28 | 3,58 | — | — | 14 | — | – – | – | |
| левое исполнение | ||||||||||
| NJF3007L24 | 3 | 0,17 | 3,58 | — | — | 24 | — | – – – | – – | |
| NJF3008L20 | 3 | 0,20 | 3,58 | — | — | 20 | — | – – – | – – | |
| NJF3010L16 | 3 | 0,25 | 3,58 | — | — | 16 | — | – – – | – – |
