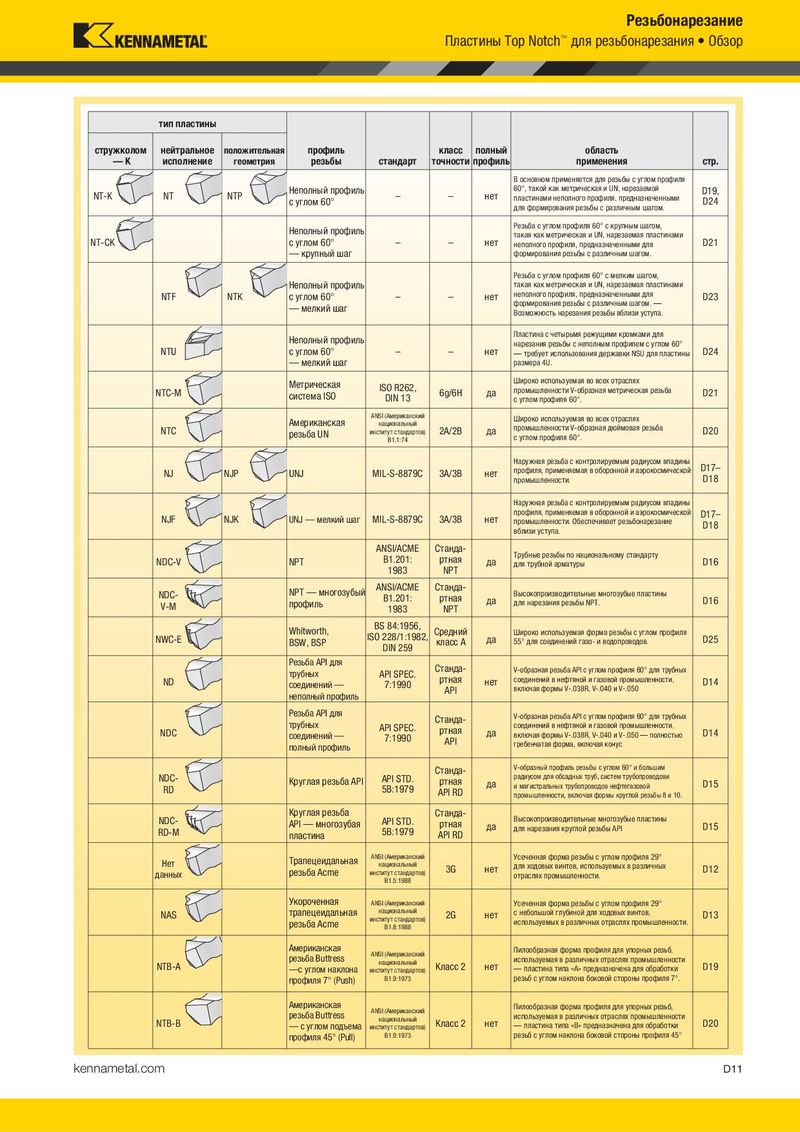

Система обозначения пластин Top Notch™ для резьбонарезания Пластины Top Notch™ для резьбонарезания Обзор

Как расшифровать обозначение по каталогу?

Каждый символ в обозначении по каталогу отражает тип пластины

характерные особенности данного изделия. Ниже приведена

расшифровка обозначений.стружколомнейтральноеположительнаяпрофильклассполныйобласть
— Кисполнениегеометриярезьбыстандартточности профильприменениястр.
В основном применяется для резьбы с углом профиля

Неполный профиль 60°, такой как метрическая и UN, нарезаемой D19,

NT-K NT NTP – – нет пластинами неполного профиля, предназначенными

NDC38RDR75 с углом 60° D24

для формирования резьбы с различным шагом. Резьба с углом профиля 60° с крупным шагом, Неполный профиль такая как метрическая и UN, нарезаемая пластинами

стружколом — Ктип пластины нейтральное исполнениеположительная геометрияпрофиль резьбыстандарткласс точностиполный профильобласть применениястр.
В основном применяется для резьбы с углом профиля °
NT-KNTNTPНеполный профиль с углом 60°––нет60, такой как метрическая и UN, нарезаемой пластинами неполного профиля, предназначенными для формирования резьбы с различным шагом.D19, D24
NT-CKНеполный профиль с углом 60° — крупный шаг––нетРезьба с углом профиля 60° с крупным шагом, такая как метрическая и UN, нарезаемая пластинами неполного профиля, предназначенными для формирования резьбы с различным шагом.D21
NTFNTKНеполный профиль с углом 60° — мелкий шаг––нетРезьба с углом профиля 60° с мелким шагом, такая как метрическая и UN, нарезаемая пластинами неполного профиля, предназначенными для формирования резьбы с различным шагом. — Возможность нарезания резьбы вблизи уступа.D23
NTUНеполный профиль с углом 60° — мелкий шаг––нетПластина с четырьмя режущими кромками для нарезания резьбы с неполным профилем с углом 60° — требует использования державки NSU для пластины размера 4U.D24
NTC-MМетрическая система ISOISO R262, DIN 136g/6HдаШироко используемая во всех отраслях промышленности V-образная метрическая резьба с углом профиля 60°.D21
NTCАмериканская резьба UNANSI (Американский национальный институт стандартов) B1.1:742A/2BдаШироко используемая во всех отраслях промышленности V-образная дюймовая резьба с углом профиля 60°.D20
NJNJPUNJMIL-S-8879C3A/3BнетНаружная резьба с контролируемым радиусом впадины профиля, применяемая в оборонной и аэрокосмической промышленности.D17– D18
NJFNJKUNJ — мелкий шагMIL-S-8879C3A/3BнетНаружная резьба с контролируемым радиусом впадины профиля, применяемая в оборонной и аэрокосмической промышленности. Обеспечивает резьбонарезание вблизи уступа.D17– D18
NDC-VNPTANSI/ACME B1.201: 1983Станда- ртная NPTдаТрубные резьбы по национальному стандарту для трубной арматурыD16
NDC- V-MNPT — многозубый профильANSI/ACME B1.201: 1983Станда- ртная NPTдаВысокопроизводительные многозубые пластины для нарезания резьбы NPT.D16
NWC-EWhitworth, BSW, BSPBS 84:1956, ISO 228/1:1982, DIN 259Средний класс АдаШироко используемая форма резьбы с углом профиля 55° для соединений газо- и водопроводов.D25
NDРезьба API для трубных соединений — неполный профильAPI SPEC. 7:1990Станда- ртная APIнетV-образная резьба API с углом профиля 60° для трубных соединений в нефтяной и газовой промышленности, включая формы V-.038R, V-.040 и V-.050D14
NDCРезьба API для трубных соединений — полный профильAPI SPEC. 7:1990Станда- ртная APIдаV-образная резьба API с углом профиля 60° для трубных соединений в нефтяной и газовой промышленности, включая формы V-.038R, V-.040 и V-.050 — полностью гребенчатая форма, включая конусD14
NDC- RDКруглая резьба APIAPI STD. 5B:1979Станда- ртная API RDдаV-образный профиль резьбы с углом 60° и большим радиусом для обсадных труб, систем трубопроводови и магистральных трубопроводов нефтегазовой промышленности, включая формы круглой резьбы 8 и 10.D15
NDC- RD-MКруглая резьба API — многозубая пластинаAPI STD. 5B:1979Станда- ртная API RDдаВысокопроизводительные многозубые пластины для нарезания круглой резьбы APID15
Нет данныхТрапецеидальная резьба AcmeANSI (Американский национальный институт стандартов) B1.5:19883GнетУсеченная форма резьбы с углом профиля 29° для ходовых винтов, используемых в различных отраслях промышленности.D12
NASУкороченная трапецеидальная резьба AcmeANSI (Американский национальный институт стандартов) B1.8:19882GнетУсеченная форма резьбы с углом профиля 29° с небольшой глубиной для ходовых винтов, используемых в различных отраслях промышленности.D13
NTB-AАмериканская резьба Buttress —с углом наклона профиля 7° (Push)ANSI (Американский национальный институт стандартов) B1.9:1973Класс 2нетПилообразная форма профиля для упорных резьб, используемая в различных отраслях промышленности — пластина типа «А» предназначена для обработки резьб с углом наклона боковой стороны профиля 7°.D19
NTB-BАмериканская резьба Buttress — с углом подъема профиля 45° (Pull)ANSI (Американский национальный институт стандартов) B1.9:1973Класс 2нетПилообразная форма профиля для упорных резьб, используемая в различных отраслях промышленности — пластина типа «B» предназначена для обработки резьб с углом наклона боковой стороны профиля 45°D20

D17– D18

A — Трапецеидальная
