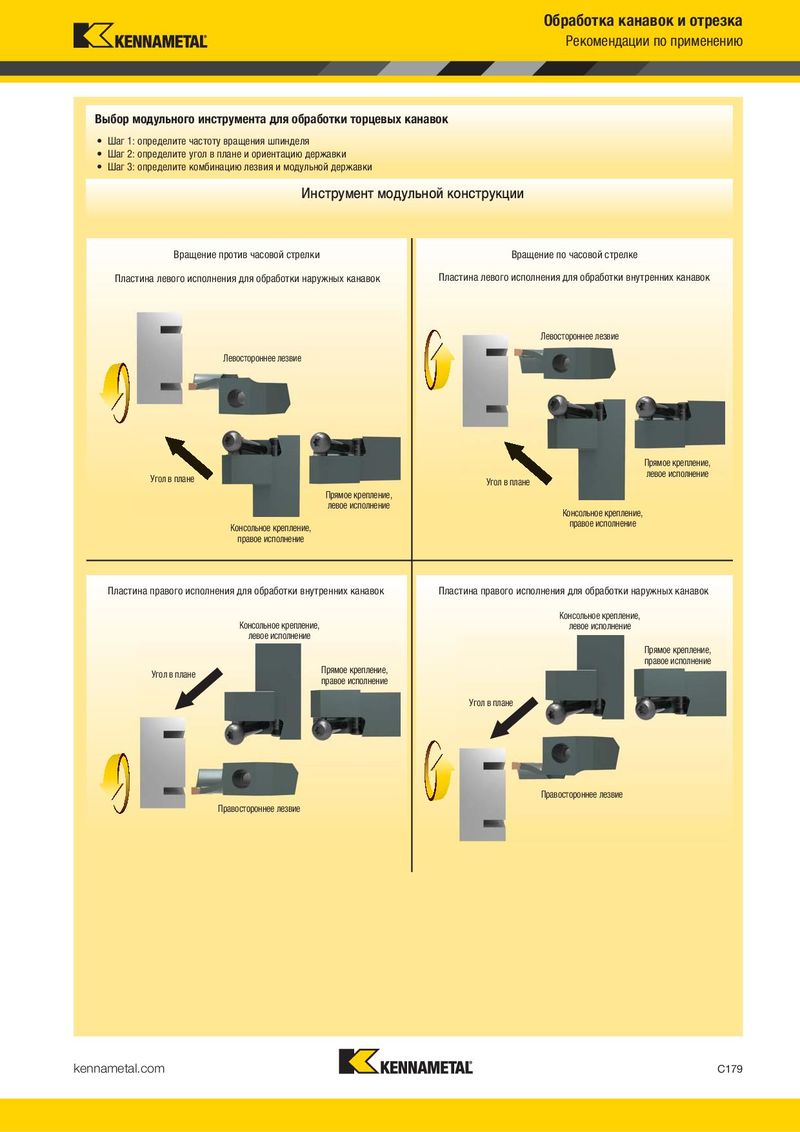

Выбор инструмента для обработки торцевых канавок Выбор модульного инструмента для обработки торцевых канавок

• Шаг 1: определите частоту вращения шпинделя
• Шаг 1: определите частоту вращения шпинделя
• Шаг 2: определите угол в плане и ориентацию державки
• Шаг 2: определите угол в плане и ориентацию державки
• Шаг 3: определите комбинацию лезвия и модульной державки

Инструмент цельной конструкции Инструмент модульной конструкции

Вращение против часовой стрелки Вращение по часовой стрелке Вращение против часовой стрелки Вращение по часовой стрелке

Державка с хвостовиком прямоугольного сечения Державка с хвостовиком прямоугольного сечения Пластина левого исполнения для обработки наружных канавок Пластина левого исполнения для обработки внутренних канавок

Угол в плане

Левостороннее лезвие Левостороннее лезвие

Левое исполнение

Угол в плане Правое исполнение Прямое крепление, Угол в плане левое исполнение Консольное крепление, правое исполнение

Угол в плане

Прямое крепление, левое исполнение

Консольное крепление, правое исполнение

Пластина правого исполнения для обработки внутренних канавок Пластина правого исполнения для обработки наружных канавок Расточная оправка Расточная оправка Консольное крепление, Консольное крепление, левое исполнение левое исполнение Прямое крепление, Угол в плане правое исполнение Прямое крепление, Угол в плане правое исполнение Угол в плане

Правое исполнение Левое исполнение Угол в плане Правостороннее лезвие Правостороннее лезвие
