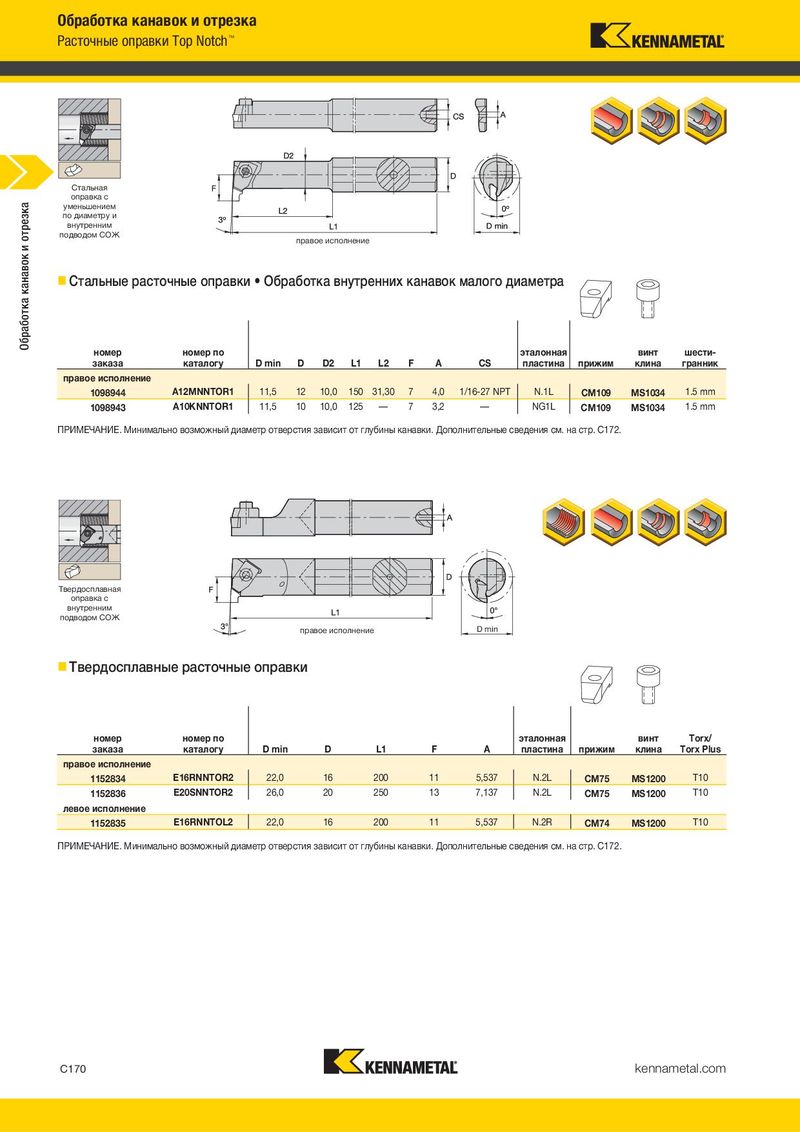

Расточные оправки Top Notch™ Картриджи Top Notch™ для резьбонарезания
Стальная оправка с уменьшением по диаметру и внутренним подводом СОЖ правое исполнение правое исполнение
- Стальные расточные оправки • Обработка внутренних канавок малого диаметра
- Стальные расточные картриджи
радиальный
| номер | номер по | эталонная | винт | шести- | ||||||||||
| заказа | каталогу | D min | D | D2 | L1 | L2 | F | A | CS | пластина | прижим | клина | гранник | |
| правое исполнение | ||||||||||||||
| 1098944 | A12MNNTOR1 | 11,5 | 12 | 10,0 | 150 31,30 | 7 | 4,0 | 1/16-27 NPT | N.1L | CM109 | MS1034 | 1.5 mm | ||
| 1098943 | A10KNNTOR1 | 11,5 | 10 | 10,0 | 125 | — | 7 | 3,2 | — | NG1L | CM109 | MS1034 | 1.5 mm | |
| ПРИМЕЧАНИЕ. Минимально возможный диаметр отверстия зависит от глубины канавки. Дополнительные сведения см. на стр. C172. |
| номер | номер по | эталонная | винт | шести- | регулировочный шести- | осевой | шести- | ||||||
| заказа | каталогу | D min | F | L1 | пластина прижим | клина | гранник | винт гранник | винт | гранник | шайба | ||
| правое исполнение | |||||||||||||
| 1098380 | NER12CA2 | 50 | 20 | 55,7 | N.2L | CM75 | MS1025 | 2.5 mm | KUAM23 | 2.5 mm | KUAM31 | 2.5 mm | CSWM 060 050 |
| левое исполнение | |||||||||||||
| 1098624 | NEL12CA2 | 50 | 20 | 55,0 | N.2R | CM74 | MS1025 | 2.5 mm | KUAM23 | 2.5 mm | KUAM31 | 2.5 mm | CSWM 060 050 |
| 1098626 | NEL25CA3 | 100 | 32 | 100,0 | N.3R | CM72LP | MS412 | 4 mm | KUAM26 | 4 mm | KUAM33 | 4 mm | CSWM 100 080 |
ПРИМЕЧАНИЕ. Минимально возможный диаметр отверстия (D min) зависит от типа и шага резьбы. Дополнительные сведения см. на стр. C172. Размер F измеряется по острой вершине пластины Top Notch для резьбонарезания.
Твердосплавная оправка с внутренним подводом СОЖ правое исполнение D min
- Твердосплавные расточные оправки
| номер | номер по | эталонная | винт | Torx/ | |||||||
| заказа | каталогу | D min | D | L1 | F | A | пластина | прижим | клина | Torx Plus | |
| правое исполнение | |||||||||||
| 1152834 | E16RNNTOR2 | 22,0 | 16 | 200 | 11 | 5,537 | N.2L | CM75 | MS1200 | T10 | |
| 1152836 | E20SNNTOR2 | 26,0 | 20 | 250 | 13 | 7,137 | N.2L | CM75 | MS1200 | T10 | |
| левое исполнение | |||||||||||
| 1152835 | E16RNNTOL2 | 22,0 | 16 | 200 | 11 | 5,537 | N.2R | CM74 | MS1200 | T10 |
ПРИМЕЧАНИЕ. Минимально возможный диаметр отверстия зависит от глубины канавки. Дополнительные сведения см. на стр. C172.
