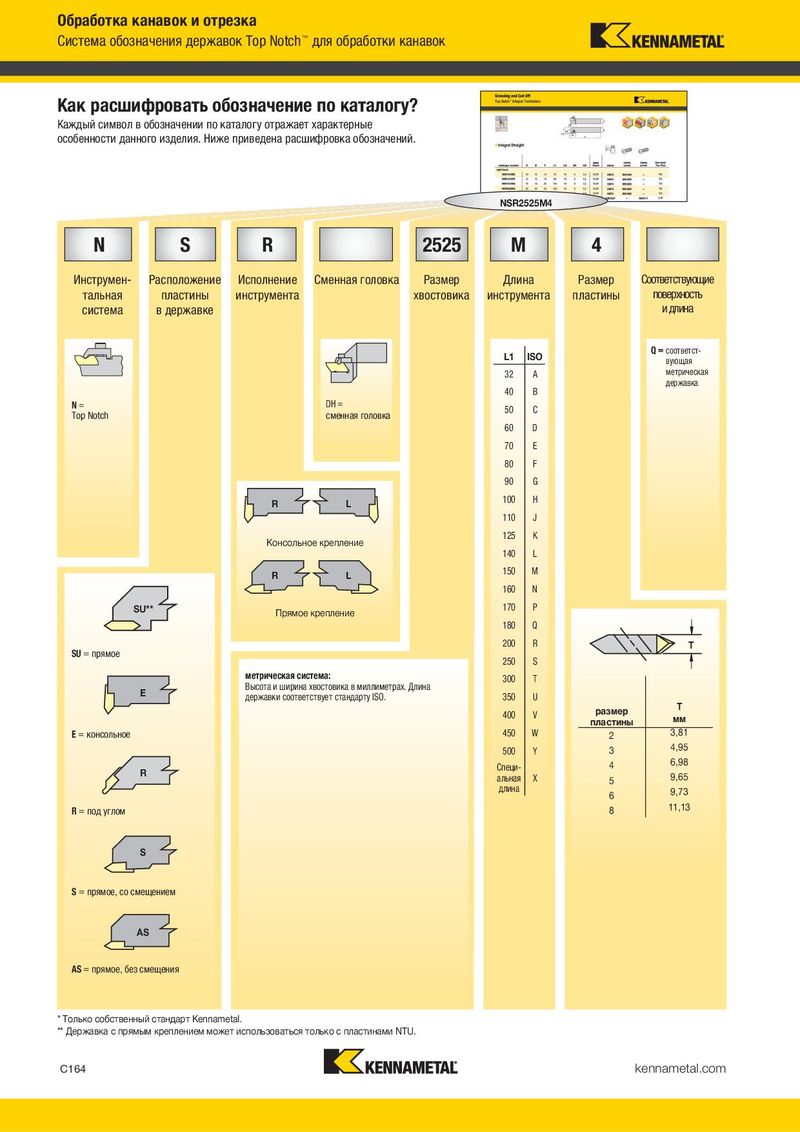

Обработка канавок и отрезка Система обозначения державок Top Notch™ для обработки канавок Как расшифровать обозначение по каталогу? Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Ниже приведена расшифровка обозначений. NSR2525M4 N S R 2525 M 4 Инструмен- Расположение Исполнение Сменная головка Размер Длина Размер Соответствующие тальная пластины инструмента хвостовика инструмента пластины поверхность система в державке и длина L1 ISO Q = соответст- вующая 32 A метрическая державка 40 B N= DH = 50 C Top Notch сменная головка 60 D 70 E 80 F 90 G R L 100 H 110 J Консольное крепление 125 K 140 L R L 150 M 160 N SU** Прямое крепление 170 P 180 Q 200 R T SU = прямое 250 S метрическая система: 300 T E Высота и ширина хвостовика в миллиметрах. Длина державки соответствует стандарту ISO. 350 U 400 V размер T пластины мм E = консольное 450 W 2 3,81 500 Y 3 4,95 Специ- 4 6,98 R альная X 5 9,65 длина 6 9,73 R = под углом 8 11,13 S S = прямое, со смещением AS AS = прямое, без смещения * Только собственный стандарт Kennametal. ** Державка с прямым креплением может использоваться только с пластинами NTU. C164 kennametal.com
