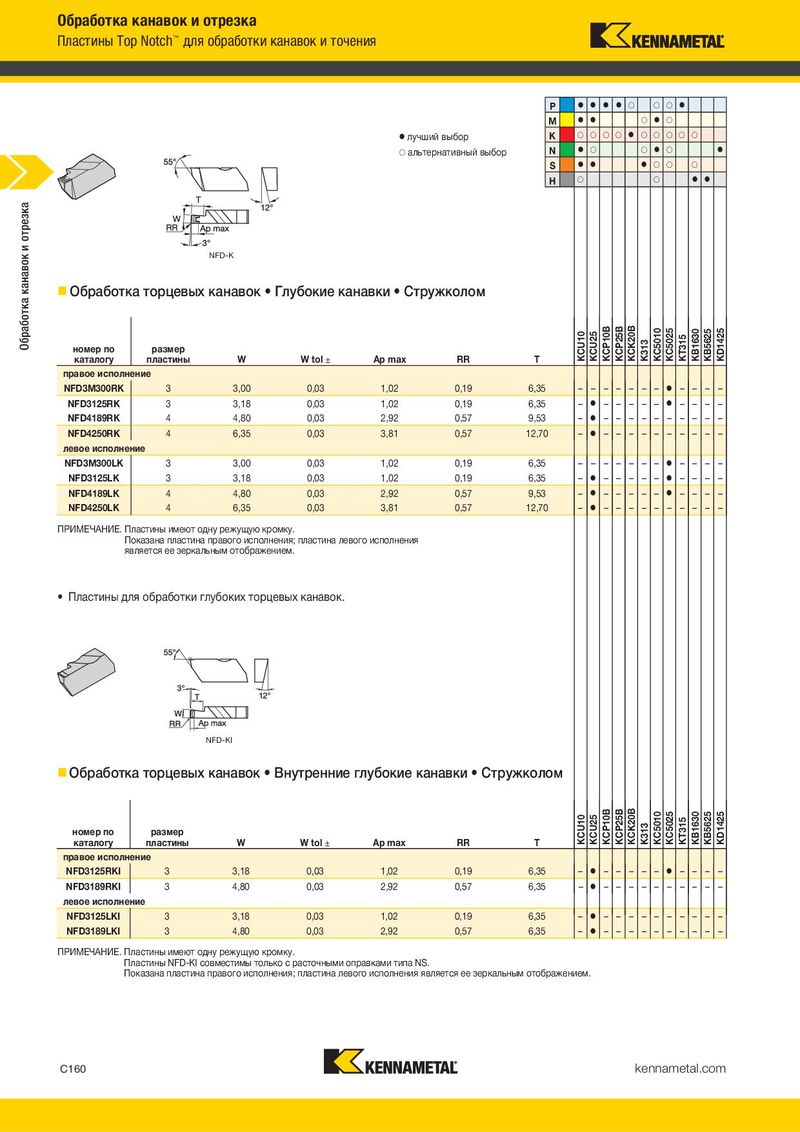

Основной каталог Kennametal невращающиеся инструменты - страница 570
Навигация
Цанги ER с внутренним охлаждением Kennametal 2024
Каталог Kennametal инновации 2019.1
Новинки Kennametal - весна 2026
Каталог Kennametal инновации 2020.2
Модульные инструментальные системы линейки KM4X Kennametal 2017
Сверла со сменными пластинами линейки Drill Fix PRO Kennametal 2024
P P M M
| лучший выбор | K | лучший выбор | K |
| альтернативный выбор | N | альтернативный выбор | N |
S S H H
NF NFD-K
- Обработка торцевых канавок Глубокие канавки Стружколом
- Обработка торцевых канавок Плоская передняя поверхность
номер по размер номер по размер
| каталогу | пластины | W | W tol ± | Ap max | RR | T | каталогу | пластины | W | W tol ± | Ap max | RR | T | |||||
| правое исполнение | правое исполнение | |||||||||||||||||
| NFD3M300RK | 3 | 3,00 | 0,03 | 1,02 | 0,19 | 6,35 | – – – – – – – | – – – – | NF3125R | 3 | 3,18 | 0,03 | — | 0,19 | 3,81 | – – – – – – – – – – – | ||
| NFD3125RK | 3 | 3,18 | 0,03 | 1,02 | 0,19 | 6,35 | – | – – – – – | – – – – | NF3188R | 3 | 4,78 | 0,03 | — | 0,57 | 3,81 | – – – – – – – – – – – | |
| NFD4189RK | 4 | 4,80 | 0,03 | 2,92 | 0,57 | 9,53 | – | – – – – – – – – – – | левое исполнение | |||||||||
| NFD4250RK | 4 | 6,35 | 0,03 | 3,81 | 0,57 | 12,70 | – | – – – – – – – – – – | NF3125L | 3 | 3,18 | 0,03 | — | 0,19 | 3,81 | – – – – – – – – – – – | ||
| левое исполнение | NF3188L | 3 | 4,78 | 0,03 | — | 0,57 | 3,81 | – – – – – – – – – – – | ||||||||||
| NFD3M300LK | 3 | 3,00 | 0,03 | 1,02 | 0,19 | 6,35 | – – – – – – – | – – – – | ||||||||||
| ПРИМЕЧАНИЕ. Показана пластина правого исполнения; пластина левого исполнения | ||||||||||||||||||
| NFD3125LK | 3 | 3,18 | 0,03 | 1,02 | 0,19 | 6,35 | – | – – – – – | – – – – | является ее зеркальным отображением. | ||||||||
| NFD4189LK | 4 | 4,80 | 0,03 | 2,92 | 0,57 | 9,53 | – | – – – – – | – – – – | |||||||||
| NFD4250LK | 4 | 6,35 | 0,03 | 3,81 | 0,57 | 12,70 | – | – – – – – – – – – – |
ПРИМЕЧАНИЕ. Пластины имеют одну режущую кромку. Показана пластина правого исполнения; пластина левого исполнения является ее зеркальным отображением.
- Пластины для обработки глубоких торцевых канавок.
NU
- Обработка канавок и точение Плоская передняя поверхность 90°
NFD-KI
Обработка торцевых канавок Внутренние глубокие канавки Стружколом
номер по размер
| каталогу | пластины | W | W tol ± | Ap max | RR | T | ||
| правое исполнение | ||||||||
| NFD3125RKI | 3 | 3,18 | 0,03 | 1,02 | 0,19 | 6,35 | – | – – – – – – – – – |
| NFD3189RKI | 3 | 4,80 | 0,03 | 2,92 | 0,57 | 6,35 | – | – – – – – – – – – – |
| левое исполнение | ||||||||
| NFD3125LKI | 3 | 3,18 | 0,03 | 1,02 | 0,19 | 6,35 | – | – – – – – – – – – – |
| NFD3189LKI | 3 | 4,80 | 0,03 | 2,92 | 0,57 | 6,35 | – | – – – – – – – – – – |
ПРИМЕЧАНИЕ. Пластины имеют одну режущую кромку. Пластины NFD-KI совместимы только с расточными оправками типа NS. Показана пластина правого исполнения; пластина левого исполнения является ее зеркальным отображением.
номер по размер
| каталогу | пластины | W | Ap max | RC | T | ||||
| правое исполнение | |||||||||
| NU3094R | 3 | 2,39 | — | 0,51 | 3,18 | – – – – – – – | – – – – | ||
| NU3125R | 3 | 3,18 | — | 1,19 | 4,78 | – | – – – – – – – – – – | ||
| левое исполнение | |||||||||
| NU3094L | 3 | 2,39 | — | 0,51 | 3,18 | – | – – – – – | – – – – | |
| NU3125L | 3 | 3,18 | — | 1,19 | 4,78 | – – – – – – – | – – – – | ||
| NU3156L | 3 | 3,96 | — | 1,19 | 4,78 | – – – – – – – | – – – – |
ПРИМЕЧАНИЕ. Допуск на ширину W для всех пластин = ± 0,13 мм (± 0,005"). Показана пластина правого исполнения; пластина левого исполнения является ее зеркальным отображением. Пластины NU совместимы с пластинами типа NR.
