P P M M
| лучший выбор | K | лучший выбор | K |
| альтернативный выбор | N | альтернативный выбор | N |
S S H H
NR NRD

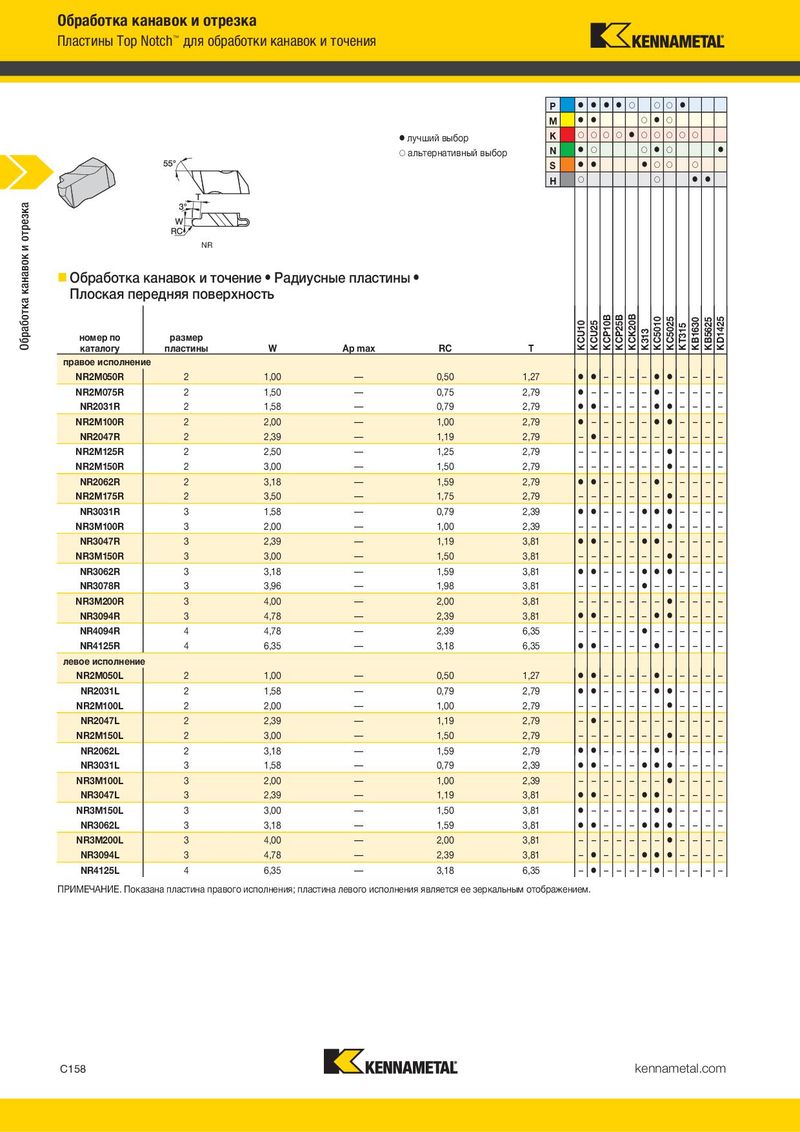

Обработка канавок и точение Радиусные пластины Обработка канавок и точение • Глубокие канавки •
Плоская передняя поверхность Радиусные пластины • Плоская передняя поверхность
номер по размер номер по размер
| каталогу | пластины | W | Ap max | RC | T | ||||
| правое исполнение | |||||||||
| NR2M050R | 2 | 1,00 | — | 0,50 | 1,27 | – – – – | – – – – | ||
| NR2M075R | 2 | 1,50 | — | 0,75 | 2,79 | – – – – – | – – – – – | ||
| NR2031R | 2 | 1,58 | — | 0,79 | 2,79 | – – – – | – – – – | ||
| NR2M100R | 2 | 2,00 | — | 1,00 | 2,79 | – – – – – | – – – – | ||
| NR2047R | 2 | 2,39 | — | 1,19 | 2,79 | – | – – – – – – – – – – | ||
| NR2M125R | 2 | 2,50 | — | 1,25 | 2,79 | – – – – – – – | – – – – | ||
| NR2M150R | 2 | 3,00 | — | 1,50 | 2,79 | – – – – – – – | – – – – | ||
| NR2062R | 2 | 3,18 | — | 1,59 | 2,79 | – – – – | – – – – – | ||
| NR2M175R | 2 | 3,50 | — | 1,75 | 2,79 | – – – – – – – | – – – – | ||
| NR3031R | 3 | 1,58 | — | 0,79 | 2,39 | – – – | – – – – | ||
| NR3M100R | 3 | 2,00 | — | 1,00 | 2,39 | – – – – – – – | – – – – | ||
| NR3047R | 3 | 2,39 | — | 1,19 | 3,81 | – – – | – – – – – | ||
| NR3M150R | 3 | 3,00 | — | 1,50 | 3,81 | – – – – – – – | – – – – | ||
| NR3062R | 3 | 3,18 | — | 1,59 | 3,81 | – – – | – – – – | ||
| NR3078R | 3 | 3,96 | — | 1,98 | 3,81 | – – – – – | – – – – – – | ||
| NR3M200R | 3 | 4,00 | — | 2,00 | 3,81 | – – – – – – – | – – – – | ||
| NR3094R | 3 | 4,78 | — | 2,39 | 3,81 | – – – – | – – – – | ||
| NR4094R | 4 | 4,78 | — | 2,39 | 6,35 | – – – – – | – – – – – – | ||
| NR4125R | 4 | 6,35 | — | 3,18 | 6,35 | – – – – | – – – – – | ||
| левое исполнение | |||||||||
| NR2M050L | 2 | 1,00 | — | 0,50 | 1,27 | – – – – | – – – – – | ||
| NR2031L | 2 | 1,58 | — | 0,79 | 2,79 | – – – – | – – – – | ||
| NR2M100L | 2 | 2,00 | — | 1,00 | 2,79 | – – – – – – – | – – – – | ||
| NR2047L | 2 | 2,39 | — | 1,19 | 2,79 | – | – – – – – – – – – – | ||
| NR2M150L | 2 | 3,00 | — | 1,50 | 2,79 | – – – – – – – | – – – – | ||
| NR2062L | 2 | 3,18 | — | 1,59 | 2,79 | – – – – | – – – – – | ||
| NR3031L | 3 | 1,58 | — | 0,79 | 2,39 | – – – | – – – – | ||
| NR3M100L | 3 | 2,00 | — | 1,00 | 2,39 | – – – – – – – | – – – – | ||
| NR3047L | 3 | 2,39 | — | 1,19 | 3,81 | – – – | – – – – – | ||
| NR3M150L | 3 | 3,00 | — | 1,50 | 3,81 | – – – – – | – – – – | ||
| NR3062L | 3 | 3,18 | — | 1,59 | 3,81 | – – – | – – – – | ||
| NR3M200L | 3 | 4,00 | — | 2,00 | 3,81 | – – – – – – – | – – – – | ||
| NR3094L | 3 | 4,78 | — | 2,39 | 3,81 | – | – – – | – – – – | |
| NR4125L | 4 | 6,35 | — | 3,18 | 6,35 | – | – – – – | – – – – – | |
| ПРИМЕЧАНИЕ. Показана пластина правого исполнения; пластина левого исполнения является ее зеркальным отображением. |
| каталогу | пластины | W | Ap max | RC | T | ||||||||
| правое исполнение | |||||||||||||
| NRD3031R | 3 | 1,58 | — | 0,79 | 3,18 | – – – – | – – – – | ||||||
| NRD3062R | 3 | 3,17 | — | 1,59 | 6,35 | – – – – | – – – – | ||||||
| NRD4062R | 4 | 3,18 | — | 1,59 | 6,35 | – – – – | – – – – – | ||||||
| NRD4094R | 4 | 4,78 | — | 2,39 | 12,70 | – – – – – | – – – – – | ||||||
| NRD4125R | 4 | 6,35 | — | 3,18 | 12,70 | – | – – – – | – – – – – | |||||
| левое исполнение | |||||||||||||
| NRD3031L | 3 | 1,58 | — | 0,79 | 3,18 | – – – – | – – – – | ||||||
| NRD3062L | 3 | 3,17 | — | 1,59 | 6,35 | – – – – | – – – – | ||||||
| NRD4062L | 4 | 3,18 | — | 1,59 | 6,35 | – – – – | – – – – | ||||||
| NRD4094L | 4 | 4,78 | — | 2,39 | 12,70 | – – – – | – – – – – | ||||||
| NRD4125L | 4 | 6,35 | — | 3,18 | 12,70 | – – – – | – – – – | ||||||
| ПРИМЕЧАНИЕ. Пластины имеют одну режущую кромку. | |||||||||||||
| Показана пластина правого исполнения; пластина левого исполнения | |||||||||||||
| является ее зеркальным отображением. | |||||||||||||
| NF-K | |||||||||||||
| Обработка торцевых канавок • Стружколом | |||||||||||||
| номер по | размер | ||||||||||||
| каталогу | пластины | W | W tol ± | Ap max | RR | T | |||||||
| правое исполнение | |||||||||||||
| NF3M200RK | 3 | 2,00 | 0,03 | 1,02 | 0,19 | 1,78 | – – – – – – – | – – – – | |||||
| NF3M300RK | 3 | 3,00 | 0,03 | 1,02 | 0,19 | 3,81 | – – – – – – – | – – – – | |||||
| NF3125RK | 3 | 3,18 | 0,03 | 1,02 | 0,19 | 3,81 | – | – – – – – | – – – – | ||||
| NF3156RK | 3 | 3,96 | 0,03 | 2,92 | 0,19 | 3,81 | – | – – – – – – – – – – | |||||
| левое исполнение | |||||||||||||
| NF3M200LK | 3 | 2,00 | 0,03 | 1,02 | 0,19 | 1,78 | – – – – – – – | – – – – | |||||
| NF3M300LK | 3 | 3,00 | 0,03 | 1,02 | 0,19 | 3,81 | – – – – – – – | – – – – | |||||
| NF3125LK | 3 | 3,18 | 0,03 | 1,02 | 0,19 | 3,81 | – | – – – – – | – – – – | ||||
| NF3156LK | 3 | 3,96 | 0,03 | 2,92 | 0,19 | 3,81 | – | – – – – – – – – – – |
ПРИМЕЧАНИЕ. Показана пластина правого исполнения; пластина левого исполнения является ее зеркальным отображением.
