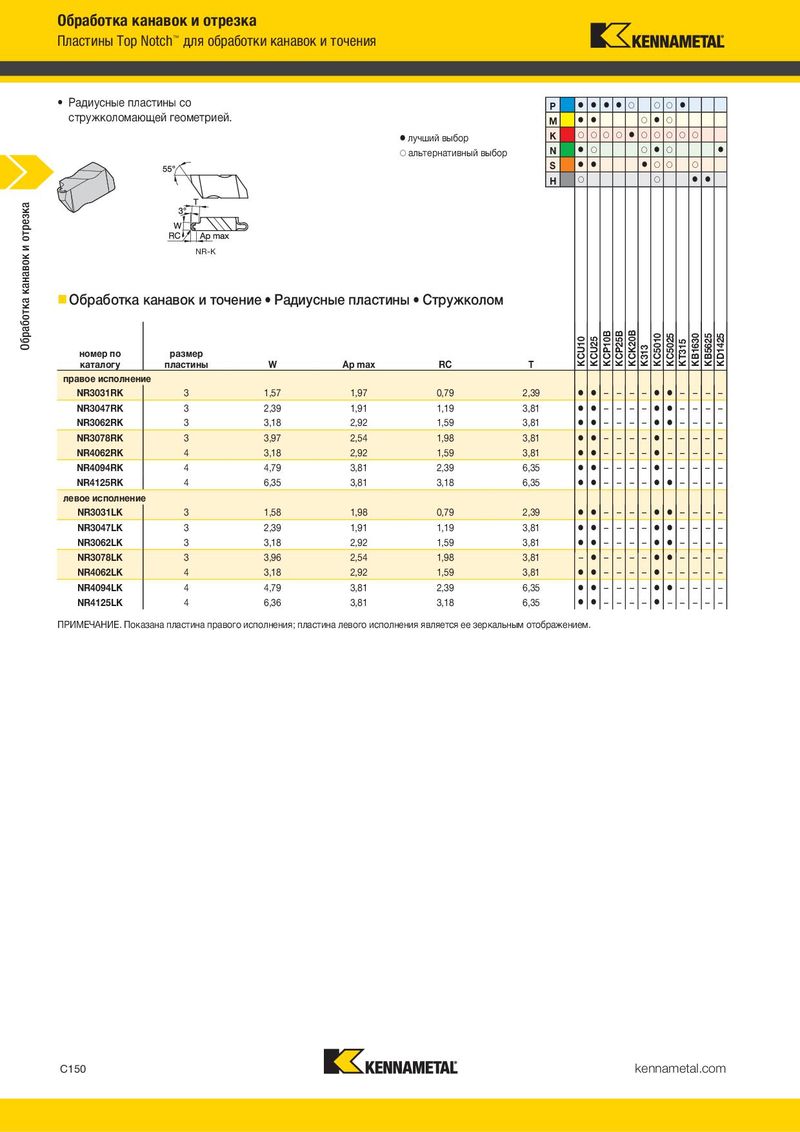

- Радиусные пластины со стружколомающей геометрией.
P P M M
| лучший выбор | K | лучший выбор | K |
| альтернативный выбор | N | альтернативный выбор | N |
S S H H
NR-K NP-K
Обработка канавок и точение Радиусные пластины Стружколом Обработка канавок и контурная обработка Стружколом
номер по размер
| каталогу | пластины | W | Ap max | RC | T | |||
| правое исполнение | ||||||||
| NR3031RK | 3 | 1,57 | 1,97 | 0,79 | 2,39 | – – – – | – – – – | |
| NR3047RK | 3 | 2,39 | 1,91 | 1,19 | 3,81 | – – – – | – – – – | |
| NR3062RK | 3 | 3,18 | 2,92 | 1,59 | 3,81 | – – – – | – – – – | |
| NR3078RK | 3 | 3,97 | 2,54 | 1,98 | 3,81 | – – – – | – – – – – | |
| NR4062RK | 4 | 3,18 | 2,92 | 1,59 | 3,81 | – – – – | – – – – – | |
| NR4094RK | 4 | 4,79 | 3,81 | 2,39 | 6,35 | – – – – | – – – – – | |
| NR4125RK | 4 | 6,35 | 3,81 | 3,18 | 6,35 | – – – – | – – – – | |
| левое исполнение | ||||||||
| NR3031LK | 3 | 1,58 | 1,98 | 0,79 | 2,39 | – – – – | – – – – | |
| NR3047LK | 3 | 2,39 | 1,91 | 1,19 | 3,81 | – – – – | – – – – | |
| NR3062LK | 3 | 3,18 | 2,92 | 1,59 | 3,81 | – – – – | – – – – | |
| NR3078LK | 3 | 3,96 | 2,54 | 1,98 | 3,81 | – – – – – | – – – – | |
| NR4062LK | 4 | 3,18 | 2,92 | 1,59 | 3,81 | – – – – | – – – – – | |
| NR4094LK | 4 | 4,79 | 3,81 | 2,39 | 6,35 | – – – – | – – – – | |
| NR4125LK | 4 | 6,36 | 3,81 | 3,18 | 6,35 | – – – – | – – – – – |
ПРИМЕЧАНИЕ. Показана пластина правого исполнения; пластина левого исполнения является ее зеркальным отображением.
номер по размер
| каталогу | пластины | W | W tol ± | Ap max | RR | T | |||
| правое исполнение | |||||||||
| NP2002RK | 2 | 3,82 | 0,03 | — | 0,25 | 2,81 | – – – – | – – – – | |
| NP2012RK | 2 | 3,82 | 0,03 | — | 0,25 | 2,81 | – | – – – – – – – – – – | |
| NP3002RK | 3 | 4,95 | 0,03 | — | 0,25 | 5,08 | – – – – | – – – – – | |
| NP3012RK | 3 | 4,95 | 0,03 | — | 0,25 | 5,08 | – | – – – – – | – – – – |
ПРИМЕЧАНИЕ. Показана пластина правого исполнения; пластина левого исполнения является ее зеркальным отображением. Допуск на ширину W для всех пластин ± 0,13 мм (± 0,005").
- Пластины с задним углом для глубокой контурной обработки.
NPD-K
Обработка канавок и контурная обработка Глубокие канавки v Стружколом
номер по размер
| каталогу | пластины | W | W tol ± | Ap max | RR | T | |||||
| правое исполнение | |||||||||||
| NPD2002RK | 2 | 3,68 | 0,13 | — | 0,09 | 5,08 | – | – – – – | – – – – – | ||
| NPD3002RK | 3 | 4,83 | 0,13 | — | 0,09 | 6,35 | – | – – – – – – – – – – | |||
| NPD3012RK | 3 | 4,95 | 0,03 | — | 0,25 | 6,35 | – – – – | – – – – – |
ПРИМЕЧАНИЕ. Показана пластина правого исполнения; пластина левого исполнения является ее зеркальным отображением. Допуск на ширину W для всех пластин ± 0,13 мм (± 0,005").
