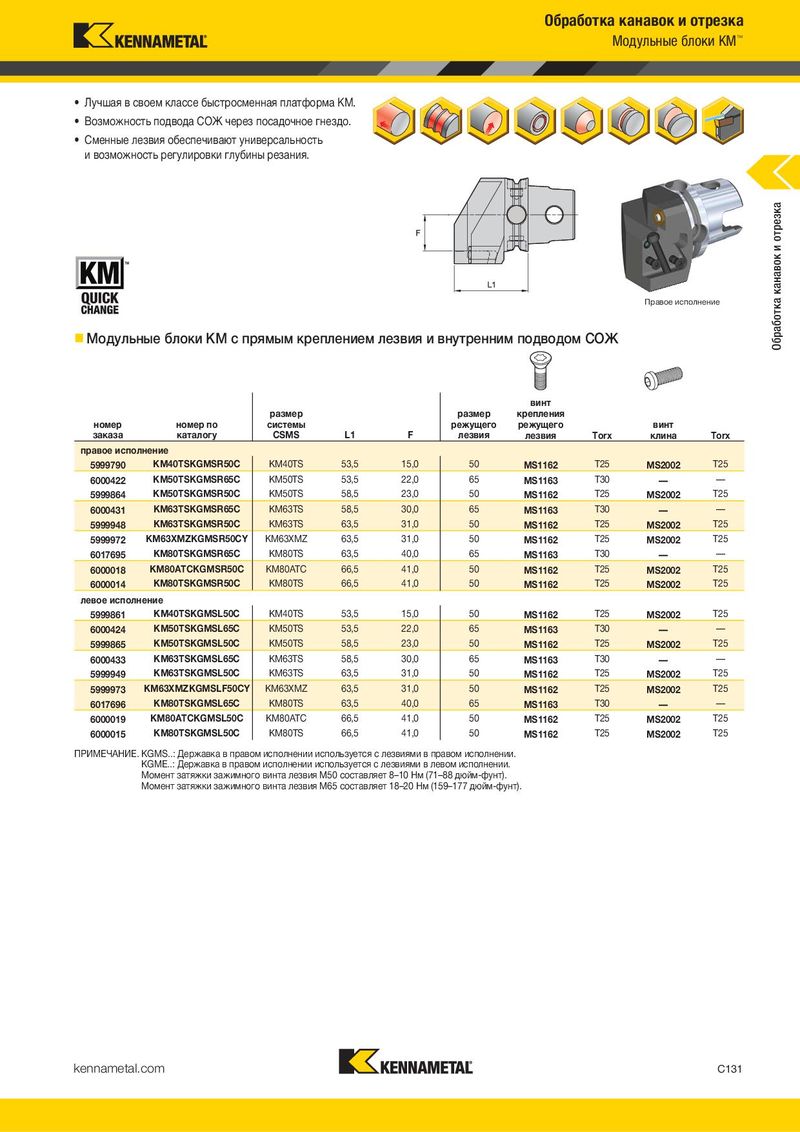

Основной каталог Kennametal невращающиеся инструменты - страница 541
Навигация
Цанги ER с внутренним охлаждением Kennametal 2024
Каталог Kennametal инновации 2019.1
Новинки Kennametal - весна 2026
Каталог Kennametal инновации 2020.2
Модульные инструментальные системы линейки KM4X Kennametal 2017
Сверла со сменными пластинами линейки Drill Fix PRO Kennametal 2024
Модульные державки Модульные блоки KM ™
- Лучшая в своем классе быстросменная платформа KM.
- Возможность подвода СОЖ через посадочное гнездо.
- Сменные лезвия обеспечивают универсальность и возможность регулировки глубины резания.
M65 Требуется 2 винта правое исполнение
Правое исполнение Модульные державки с консольным креплением Метрическая система Модульные блоки KM с прямым креплением лезвия и внутренним подводом СОЖ ПРИМЕЧАНИЕ. Модульные державки с консольным креплением и подводом СОЖ представлены на стр. C59.
винт
винт крепления размер размер крепления
| номер | номер по | режущего | винт | ||||||||||
| заказа | каталогу B | H | L1 | F | LS | H3 | L лезвия | Torx | клина | Torx | |||
| правое исполнение | |||||||||||||
| 1600270 | KGMER2525M50 | 25 | 25 | 139,25 | 42,75 | 125,25 | 6,84 | 150,25 | MS1162 | T25 | MS2002 | T25 | |
| 3553453 | KGMER2525M65 | 25 | 25 | 138,15 | 35,00 | 129,00 | 14,00 | 150,00 | MS1163 | T30 | — | — | |
| 1621085 | KGMER3232P50 | 32 | 32 | 159,25 | 42,75 | 145,25 | — | 170,25 | MS1162 | T25 | MS2002 | T25 | |
| 3553455 | KGMER3232P65 | 32 | 32 | 158,15 | 35,00 | 153,00 | 7,00 | 170,00 | MS1163 | T30 | — | — | |
| левое исполнение | |||||||||||||
| 1600271 | KGMEL2525M50 | 25 | 25 | 139,25 | 42,75 | 125,25 | 6,84 | 150,25 | MS1162 | T25 | MS2002 | T25 | |
| 3553454 | KGMEL2525M65 | 25 | 25 | 138,15 | 35,00 | 129,00 | 14,00 | 150,00 | MS1163 | T30 | — | — | |
| 1621086 | KGMEL3232P50 | 32 | 32 | 159,25 | 42,75 | 145,25 | — | 170,25 | MS1162 | T25 | MS2002 | T25 | |
| 3553456 | KGMEL3232P65 | 32 | 32 | 158,15 | 35,00 | 153,00 | 7,00 | 170,00 | MS1163 | T30 | — | — | |
| ПРИМЕЧАНИЕ. KGMS..: Державка в правом исполнении используется с лезвиями в правом исполнении. | |||||||||||||
| KGME..: Державка в правом исполнении используется с лезвиями в левом исполнении. | |||||||||||||
| Момент затяжки зажимного винта лезвия M50 составляет 8–10 Нм (71–88 дюйм-фунт). | |||||||||||||
| Момент затяжки зажимного винта лезвия M65 составляет 18–20 Нм (159–177 дюйм-фунт). |
| номер | номер по системы | режущего | режущего | винт | ||||||
| заказа | каталогу CSMS | L1 | F | лезвия | лезвия | Torx | клина | Torx | ||
| правое исполнение | ||||||||||
| 5999790 | KM40TSKGMSR50C | KM40TS | 53,5 | 15,0 | 50 | MS1162 | T25 | MS2002 | T25 | |
| 6000422 | KM50TSKGMSR65C | KM50TS | 53,5 | 22,0 | 65 | MS1163 | T30 | — | — | |
| 5999864 | KM50TSKGMSR50C | KM50TS | 58,5 | 23,0 | 50 | MS1162 | T25 | MS2002 | T25 | |
| 6000431 | KM63TSKGMSR65C | KM63TS | 58,5 | 30,0 | 65 | MS1163 | T30 | — | — | |
| 5999948 | KM63TSKGMSR50C | KM63TS | 63,5 | 31,0 | 50 | MS1162 | T25 | MS2002 | T25 | |
| 5999972 | KM63XMZKGMSR50CY | KM63XMZ | 63,5 | 31,0 | 50 | MS1162 | T25 | MS2002 | T25 | |
| 6017695 | KM80TSKGMSR65C | KM80TS | 63,5 | 40,0 | 65 | MS1163 | T30 | — | — | |
| 6000018 | KM80ATCKGMSR50C | KM80ATC | 66,5 | 41,0 | 50 | MS1162 | T25 | MS2002 | T25 | |
| 6000014 | KM80TSKGMSR50C | KM80TS | 66,5 | 41,0 | 50 | MS1162 | T25 | MS2002 | T25 | |
| левое исполнение | ||||||||||
| 5999861 | KM40TSKGMSL50C | KM40TS | 53,5 | 15,0 | 50 | MS1162 | T25 | MS2002 | T25 | |
| 6000424 | KM50TSKGMSL65C | KM50TS | 53,5 | 22,0 | 65 | MS1163 | T30 | — | — | |
| KM50TSKGMSL50C | KM50TS | 58,5 | 23,0 | 50 | T25 | T25 | ||||
| 5999865 | MS1162 | MS2002 | ||||||||
| 6000433 | KM63TSKGMSL65C | KM63TS | 58,5 | 30,0 | 65 | MS1163 | T30 | — | — | |
| 5999949 | KM63TSKGMSL50C | KM63TS | 63,5 | 31,0 | 50 | MS1162 | T25 | MS2002 | T25 | |
| 5999973 | KM63XMZKGMSLF50CY | KM63XMZ | 63,5 | 31,0 | 50 | MS1162 | T25 | MS2002 | T25 | |
| 6017696 | KM80TSKGMSL65C | KM80TS | 63,5 | 40,0 | 65 | MS1163 | T30 | — | — | |
| 6000019 | KM80ATCKGMSL50C | KM80ATC | 66,5 | 41,0 | 50 | MS1162 | T25 | MS2002 | T25 | |
| 6000015 | KM80TSKGMSL50C | KM80TS | 66,5 | 41,0 | 50 | MS1162 | T25 | MS2002 | T25 |
ПРИМЕЧАНИЕ. KGMS..: Державка в правом исполнении используется с лезвиями в правом исполнении. KGME..: Державка в правом исполнении используется с лезвиями в левом исполнении. Момент затяжки зажимного винта лезвия M50 составляет 8–10 Нм (71–88 дюйм-фунт). Момент затяжки зажимного винта лезвия M65 составляет 18–20 Нм (159–177 дюйм-фунт).
| номер заказа | номер по каталогу | размер системы CSMS | L1 | F | размер режущего лезвия | винт крепления режущего лезвия | Torx | винт клина | Torx |
| правое испо | лнение | ||||||||
| 5999790 | KM40TSKGMSR50C | KM40TS | 53,5 | 15,0 | 50 | MS1162 | T25 | MS2002 | T25 |
| 6000422 | KM50TSKGMSR65C | KM50TS | 53,5 | 22,0 | 65 | MS1163 | T30 | — | — |
| 5999864 | KM50TSKGMSR50C | KM50TS | 58,5 | 23,0 | 50 | MS1162 | T25 | MS2002 | T25 |
| 6000431 | KM63TSKGMSR65C | KM63TS | 58,5 | 30,0 | 65 | MS1163 | T30 | — | — |
| 5999948 | KM63TSKGMSR50C | KM63TS | 63,5 | 31,0 | 50 | MS1162 | T25 | MS2002 | T25 |
| 5999972 | KM63XMZKGMSR50CY | KM63XMZ | 63,5 | 31,0 | 50 | MS1162 | T25 | MS2002 | T25 |
| 6017695 | KM80TSKGMSR65C | KM80TS | 63,5 | 40,0 | 65 | MS1163 | T30 | — | — |
| 6000018 | KM80ATCKGMSR50C | KM80ATC | 66,5 | 41,0 | 50 | MS1162 | T25 | MS2002 | T25 |
| 6000014 | KM80TSKGMSR50C | KM80TS | 66,5 | 41,0 | 50 | MS1162 | T25 | MS2002 | T25 |
| левое испол | нение | ||||||||
| 5999861 | KM40TSKGMSL50C | KM40TS | 53,5 | 15,0 | 50 | MS1162 | T25 | MS2002 | T25 |
| 6000424 | KM50TSKGMSL65C | KM50TS | 53,5 | 22,0 | 65 | MS1163 | T30 | — | — |
| 5999865 | KM50TSKGMSL50C | KM50TS | 58,5 | 23,0 | 50 | MS1162 | T25 | MS2002 | T25 |
| 6000433 | KM63TSKGMSL65C | KM63TS | 58,5 | 30,0 | 65 | MS1163 | T30 | — | — |
| 5999949 | KM63TSKGMSL50C | KM63TS | 63,5 | 31,0 | 50 | MS1162 | T25 | MS2002 | T25 |
| 5999973 | KM63XMZKGMSLF50CY | KM63XMZ | 63,5 | 31,0 | 50 | MS1162 | T25 | MS2002 | T25 |
| 6017696 | KM80TSKGMSL65C | KM80TS | 63,5 | 40,0 | 65 | MS1163 | T30 | — | — |
| 6000019 | KM80ATCKGMSL50C | KM80ATC | 66,5 | 41,0 | 50 | MS1162 | T25 | MS2002 | T25 |
| 6000015 | KM80TSKGMSL50C | KM80TS | 66,5 | 41,0 | 50 | MS1162 | T25 | MS2002 | T25 |
