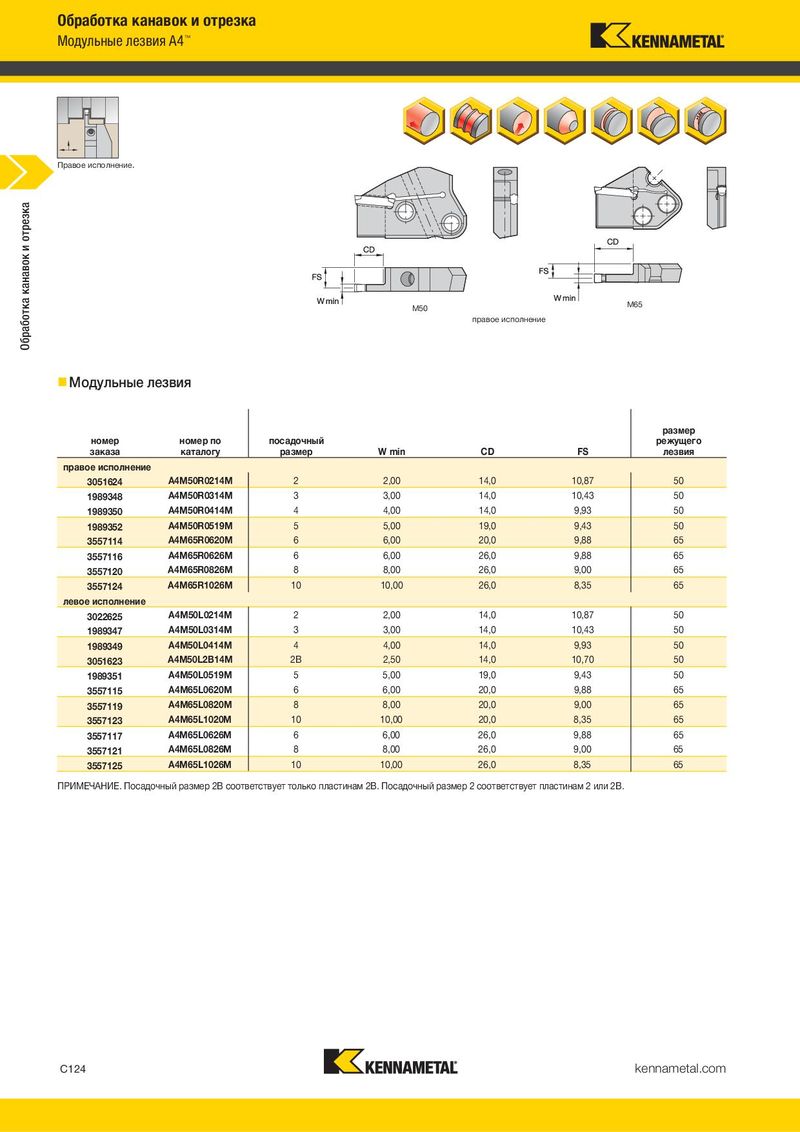

Основной каталог Kennametal невращающиеся инструменты - страница 534
Навигация
Цанги ER с внутренним охлаждением Kennametal 2024
Каталог Kennametal инновации 2019.1
Новинки Kennametal - весна 2026
Каталог Kennametal инновации 2020.2
Модульные инструментальные системы линейки KM4X Kennametal 2017
Сверла со сменными пластинами линейки Drill Fix PRO Kennametal 2024
Правое исполнение. Правое исполнение.
M50 M65 правое исполнение
Модульные лезвия
M50 M65 правое исполнение
Модульные лезвия для обработки внутренних торцевых канавок
размер размер
| номер | номер по | посадочный | режущего | номер | посадочный номер по | режущего | ||||||
| заказа | каталогу | размер | W min | CD | FS | лезвия | заказа | размер каталогу | D min | D max | лезвия | |
| правое исполнение | правое исполнение | |||||||||||
| A4M50R0214M | 2 | 2,00 | 14,0 | 10,87 | 50 | 3051670 | A4M50R0212A036046 | 2 | 36 | 46 | 50 | |
| 3051624 | ||||||||||||
| A4M50R0314M | 3 | 3,00 | 14,0 | 10,43 | 50 | 3051671 | A4M50R0212A042054 | 2 | 42 | 54 | 50 | |
| 1989348 | ||||||||||||
| A4M50R0414M | 4 | 4,00 | 14,0 | 9,93 | 50 | 3051672 | A4M50R0212A050064 | 2 | 50 | 64 | 50 | |
| 1989350 | ||||||||||||
| A4M50R0519M | 5 | 5,00 | 19,0 | 9,43 | 50 | 3051673 | A4M50R0212A060084 | 2 | 60 | 84 | 50 | |
| 1989352 | ||||||||||||
| A4M65R0620M | 6 | 6,00 | 20,0 | 9,88 | 65 | 3051674 | A4M50R0212A080124 | 2 | 80 | 124 | 50 | |
| 3557114 | ||||||||||||
| A4M65R0626M | 6 | 6,00 | 26,0 | 9,88 | 65 | 3051675 | A4M50R0212A120254 | 2 | 120 | 254 | 50 | |
| 3557116 | ||||||||||||
| A4M65R0826M | 8 | 8,00 | 26,0 | 9,00 | 65 | 3051676 | A4M50R0212A250999 | 2 | 250 | — | 50 | |
| 3557120 | ||||||||||||
| A4M65R1026M | 10 | 10,00 | 26,0 | 8,35 | 65 | 2542517 | A4M50R0314A036048 | 3 | 36 | 48 | 50 | |
| 3557124 | ||||||||||||
| 2542518 | A4M50R0314A042058 | 3 | 42 | 58 | 50 | |||||||
| левое исполнение | ||||||||||||
| A4M50L0214M | 2 | 2,00 | 14,0 | 10,87 | 50 | 2542519 | A4M50R0314A052074 | 3 | 52 | 74 | 50 | |
| 3022625 | ||||||||||||
| A4M50L0314M | 3 | 3,00 | 14,0 | 10,43 | 50 | 2542520 | A4M50R0314A068100 | 3 | 68 | 100 | 50 | |
| 1989347 | ||||||||||||
| A4M50L0414M | 4 | 4,00 | 14,0 | 9,93 | 50 | 2542521 | A4M50R0314A090160 | 3 | 90 | 160 | 50 | |
| 1989349 | ||||||||||||
| A4M50L2B14M | 2B | 2,50 | 14,0 | 10,70 | 50 | 2542522 | A4M50R0314A130300 | 3 | 130 | 300 | 50 | |
| 3051623 | ||||||||||||
| A4M50L0519M | 5 | 5,00 | 19,0 | 9,43 | 50 | 2542523 | A4M50R0314A290999 | 3 | 290 | — | 50 | |
| 1989351 | ||||||||||||
| A4M65L0620M | 6 | 6,00 | 20,0 | 9,88 | 65 | 2542531 | A4M50R0414A048072 | 4 | 48 | 72 | 50 | |
| 3557115 | ||||||||||||
| A4M65L0820M | 8 | 8,00 | 20,0 | 9,00 | 65 | 2542532 | A4M50R0414A064100 | 4 | 64 | 100 | 50 | |
| 3557119 | ||||||||||||
| A4M65L1020M | 10 | 10,00 | 20,0 | 8,35 | 65 | 2542533 | A4M50R0414A092150 | 4 | 92 | 150 | 50 | |
| 3557123 | ||||||||||||
| A4M65L0626M | 6 | 6,00 | 26,0 | 9,88 | 65 | 2542534 | A4M50R0414A132300 | 4 | 132 | 300 | 50 | |
| 3557117 | ||||||||||||
| A4M65L0826M | 8 | 8,00 | 26,0 | 9,00 | 65 | 2542535 | A4M50R0414A290999 | 4 | 290 | — | 50 | |
| 3557121 | ||||||||||||
| A4M65L1026M | 10 | 10,00 | 26,0 | 8,35 | 65 | 2542541 | A4M50R0519A058094 | 5 | 58 | 94 | 50 | |
| 3557125 | ||||||||||||
| 2542542 | A4M50R0519A080136 | 5 | 80 | 136 | 50 | |||||||
| ПРИМЕЧАНИЕ. Посадочный размер 2B соответствует только пластинам 2B. Посадочный размер 2 соответствует пластинам 2 или 2B. | ||||||||||||
| 2542543 | A4M50R0519A120300 | 5 | 120 | 300 | 50 | |||||||
| 2542544 | A4M50R0519A250999 | 5 | 250 | — | 50 | |||||||
| 3557131 | A4M65R0624A070-112 | 6 | 70 | 112 | 65 | |||||||
| 3557163 | A4M65R0624A100-212 | 6 | 100 | 212 | 65 | |||||||
| 3557165 | A4M65R0624A200-999 | 6 | 200 | 999 | 65 |
| номер заказа | номер по каталогу | посадочный размер | W min | CD | FS | размер режущего лезвия |
| правое исполнение | ||||||
| 3051624 | A4M50R0214M | 2 | 2,00 | 14,0 | 10,87 | 50 |
| 1989348 | A4M50R0314M | 3 | 3,00 | 14,0 | 10,43 | 50 |
| 1989350 | A4M50R0414M | 4 | 4,00 | 14,0 | 9,93 | 50 |
| 1989352 | A4M50R0519M | 5 | 5,00 | 19,0 | 9,43 | 50 |
| 3557114 | A4M65R0620M | 6 | 6,00 | 20,0 | 9,88 | 65 |
| 3557116 | A4M65R0626M | 6 | 6,00 | 26,0 | 9,88 | 65 |
| 3557120 | A4M65R0826M | 8 | 8,00 | 26,0 | 9,00 | 65 |
| 3557124 | A4M65R1026M | 10 | 10,00 | 26,0 | 8,35 | 65 |
| левое исполнение | ||||||
| 3022625 | A4M50L0214M | 2 | 2,00 | 14,0 | 10,87 | 50 |
| 1989347 | A4M50L0314M | 3 | 3,00 | 14,0 | 10,43 | 50 |
| 1989349 | A4M50L0414M | 4 | 4,00 | 14,0 | 9,93 | 50 |
| 3051623 | A4M50L2B14M | 2B | 2,50 | 14,0 | 10,70 | 50 |
| 1989351 | A4M50L0519M | 5 | 5,00 | 19,0 | 9,43 | 50 |
| 3557115 | A4M65L0620M | 6 | 6,00 | 20,0 | 9,88 | 65 |
| 3557119 | A4M65L0820M | 8 | 8,00 | 20,0 | 9,00 | 65 |
| 3557123 | A4M65L1020M | 10 | 10,00 | 20,0 | 8,35 | 65 |
| 3557117 | A4M65L0626M | 6 | 6,00 | 26,0 | 9,88 | 65 |
| 3557121 | A4M65L0826M | 8 | 8,00 | 26,0 | 9,00 | 65 |
| 3557125 | A4M65L1026M | 10 | 10,00 | 26,0 | 8,35 | 65 |
(продолжение)
