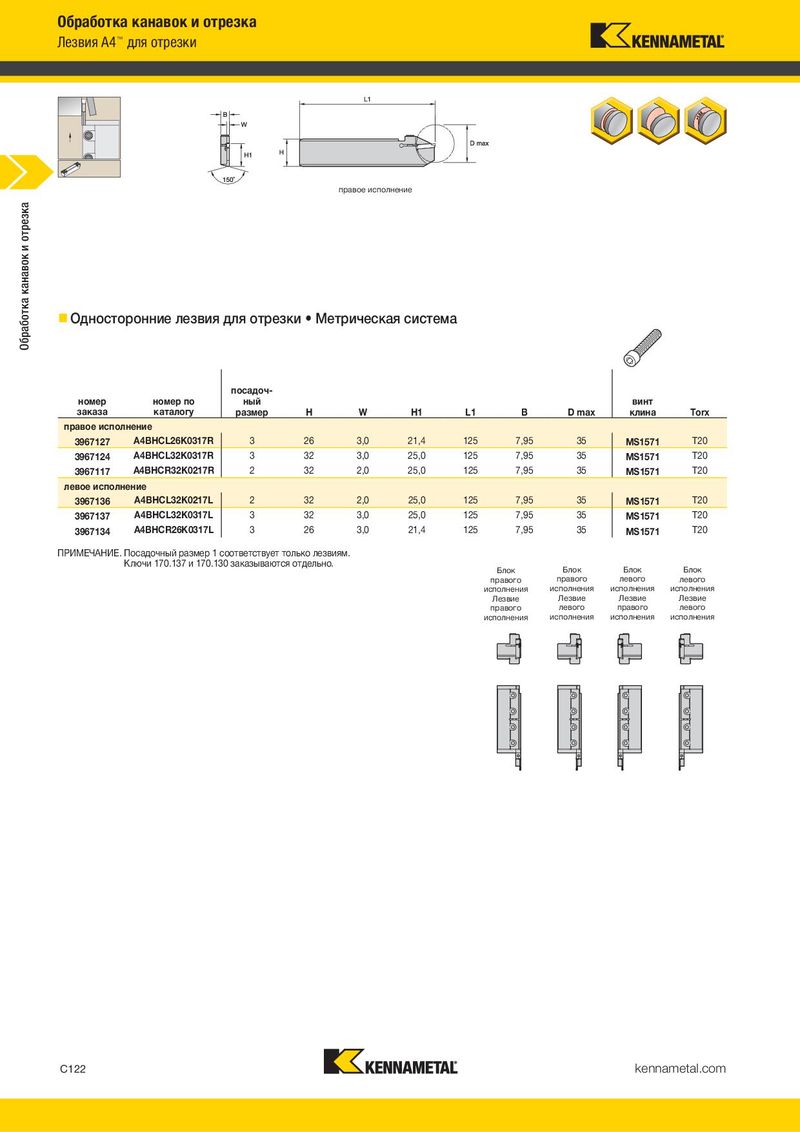

Лезвия A4™ для отрезки Модульные лезвия A4™ • Обработка наружных канавок
Правое исполнение. правое исполнение
M50 M65 правое исполнение
Односторонние лезвия для отрезки • Метрическая система
Модульные лезвия с подводом СОЖ
посадоч- посад-
| номер | номер по ный | винт | ||||||||||
| заказа | размер каталогу | H | W | H1 | L1 | B | D max | клина | Torx | |||
| правое исполнение | ||||||||||||
| 3967127 | A4BHCL26K0317R | 3 | 26 | 3,0 | 21,4 | 125 | 7,95 | 35 | MS1571 | T20 | ||
| 3967124 | A4BHCL32K0317R | 3 | 32 | 3,0 | 25,0 | 125 | 7,95 | 35 | MS1571 | T20 | ||
| 3967117 | A4BHCR32K0217R | 2 | 32 | 2,0 | 25,0 | 125 | 7,95 | 35 | MS1571 | T20 | ||
| левое исполнение | ||||||||||||
| 3967136 | A4BHCL32K0217L | 2 | 32 | 2,0 | 25,0 | 125 | 7,95 | 35 | MS1571 | T20 | ||
| 3967137 | A4BHCL32K0317L | 3 | 32 | 3,0 | 25,0 | 125 | 7,95 | 35 | MS1571 | T20 | ||
| 3967134 | A4BHCR26K0317L | 3 | 26 | 3,0 | 21,4 | 125 | 7,95 | 35 | MS1571 | T20 | ||
| ПРИМЕЧАНИЕ. Посадочный размер 1 соответствует только лезвиям. | ||||||||||||
| Ключи 170.137 и 170.130 заказываются отдельно. | ||||||||||||
| Блок | Блок | Блок | Блок | |||||||||
| правого | правого | левого | левого | |||||||||
| исполнения | исполнения | исполнения | исполнения | |||||||||
| Лезвие | Лезвие | Лезвие | Лезвие | |||||||||
| правого | левого | правого | левого | |||||||||
| исполнения | исполнения | исполнения | исполнения |
| номер | номер по очный | размер режущего | |||
| заказа | размер каталогу | CD | FS | лезвия | |
| правое исполнение | |||||
| 6401815 | A4M50R0314MC | 3 | 14,0 | 10,42 | 50 |
| 6401817 | A4M50R0414MC | 4 | 14,0 | 9,92 | 50 |
| 6401819 | A4M50R0519MC | 5 | 19,0 | 9,42 | 50 |
| 6401834 | A4M65R0620MC | 6 | 20,0 | 9,88 | 65 |
| 6401838 | A4M65R0820MC | 8 | 20,0 | 9,00 | 65 |
| 6401852 | A4M65R1020MC | 10 | 20,0 | 8,35 | 65 |
| 6401831 | A4M65R0522MC | 5 | 22,0 | 10,28 | 65 |
| 6401835 | A4M65R0626MC | 6 | 26,0 | 9,88 | 65 |
| 6401839 | A4M65R0826MC | 8 | 26,0 | 9,00 | 65 |
| 6401853 | A4M65R1026MC | 10 | 26,0 | 8,35 | 65 |
| левое исполнение | |||||
| 6401814 | A4M50L0314MC | 3 | 14,0 | 10,42 | 50 |
| A4M50L0414MC | 4 | 14,0 | 9,92 | 50 | |
| 6401816 | |||||
| 6401818 | A4M50L0519MC | 5 | 19,0 | 9,43 | 50 |
| 6401832 | A4M65L0620MC | 6 | 20,0 | 9,88 | 65 |
| 6401836 | A4M65L0820MC | 8 | 20,0 | 9,00 | 65 |
| 6401840 | A4M65L1020MC | 10 | 20,0 | 8,35 | 65 |
| 6401820 | A4M65L0522MC | 5 | 22,0 | 10,28 | 65 |
| 6401833 | A4M65L0626MC | 6 | 26,0 | 9,88 | 65 |
| 6401837 | A4M65L0826MC | 8 | 26,0 | 9,00 | 65 |
| 6401851 | A4M65L1026MC | 10 | 26,0 | 8,35 | 65 |
