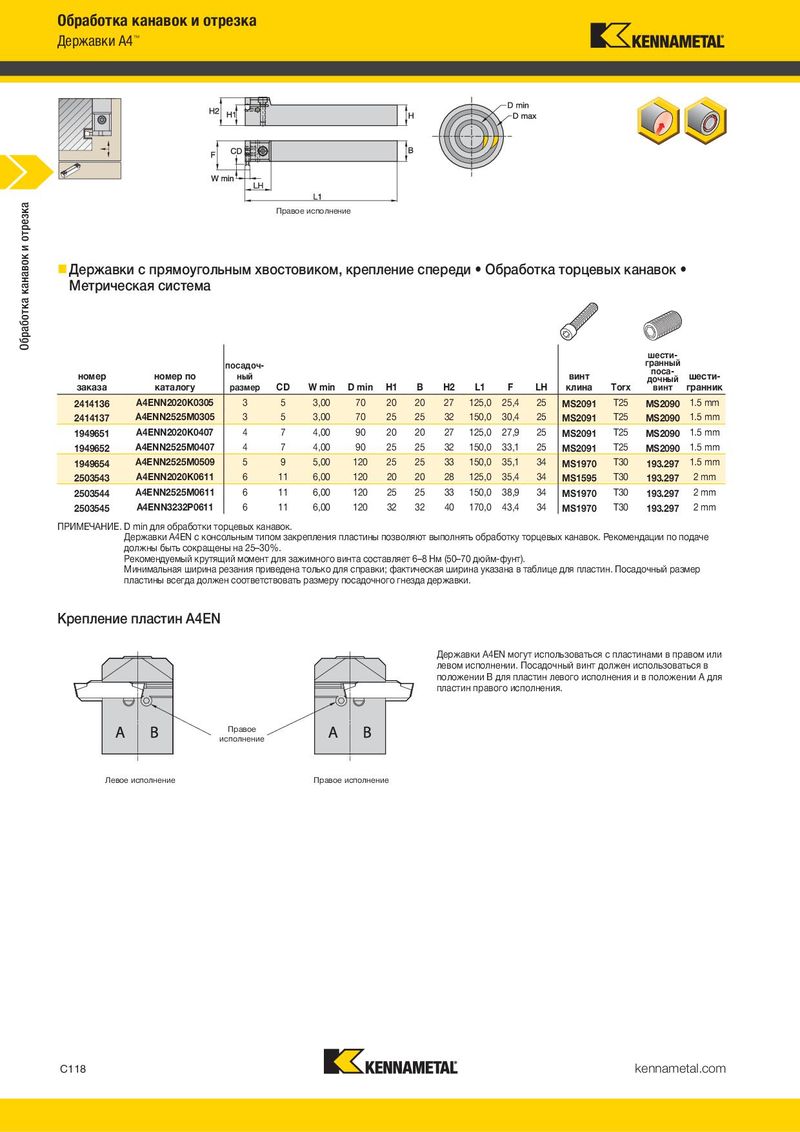

Обработка канавок и отрезка Державки A4™ Обработка канавок и отрезка Правое исполнение „ Державки с прямоугольным хвостовиком, крепление спереди • Обработка торцевых канавок • Метрическая система шести- гранный посадоч- поса- номер номер по ный винт дочный шести- заказа каталогу размер CD W min D min H1 B H2 L1 F LH клина Torx винт гранник 2414136 A4ENN2020K0305 3 5 3,00 70 20 20 27 125,0 25,4 25 MS2091 T25 MS2090 1.5 mm 2414137 A4ENN2525M0305 3 5 3,00 70 25 25 32 150,0 30,4 25 MS2091 T25 MS2090 1.5 mm 1949651 A4ENN2020K0407 4 7 4,00 90 20 20 27 125,0 27,9 25 MS2091 T25 MS2090 1.5 mm 1949652 A4ENN2525M0407 4 7 4,00 90 25 25 32 150,0 33,1 25 MS2091 T25 MS2090 1.5 mm 1949654 A4ENN2525M0509 5 9 5,00 120 25 25 33 150,0 35,1 34 MS1970 T30 193.297 1.5 mm 2503543 A4ENN2020K0611 6 11 6,00 120 20 20 28 125,0 35,4 34 MS1595 T30 193.297 2 mm 2503544 A4ENN2525M0611 6 11 6,00 120 25 25 33 150,0 38,9 34 MS1970 T30 193.297 2 mm 2503545 A4ENN3232P0611 6 11 6,00 120 32 32 40 170,0 43,4 34 MS1970 T30 193.297 2 mm ПРИМЕЧАНИЕ. D min для обработки торцевых канавок. Державки A4EN с консольным типом закрепления пластины позволяют выполнять обработку торцевых канавок. Рекомендации по подаче должны быть сокращены на 25–30%. Рекомендуемый крутящий момент для зажимного винта составляет 6–8 Нм (50–70 дюйм-фунт). Минимальная ширина резания приведена только для справки; фактическая ширина указана в таблице для пластин. Посадочный размер пластины всегда должен соответствовать размеру посадочного гнезда державки. Крепление пластин A4EN Державки A4EN могут использоваться с пластинами в правом или левом исполнении. Посадочный винт должен использоваться в положении B для пластин левого исполнения и в положении A для пластин правого исполнения. Правое исполнение Левое исполнение Правое исполнение C118 kennametal.com
