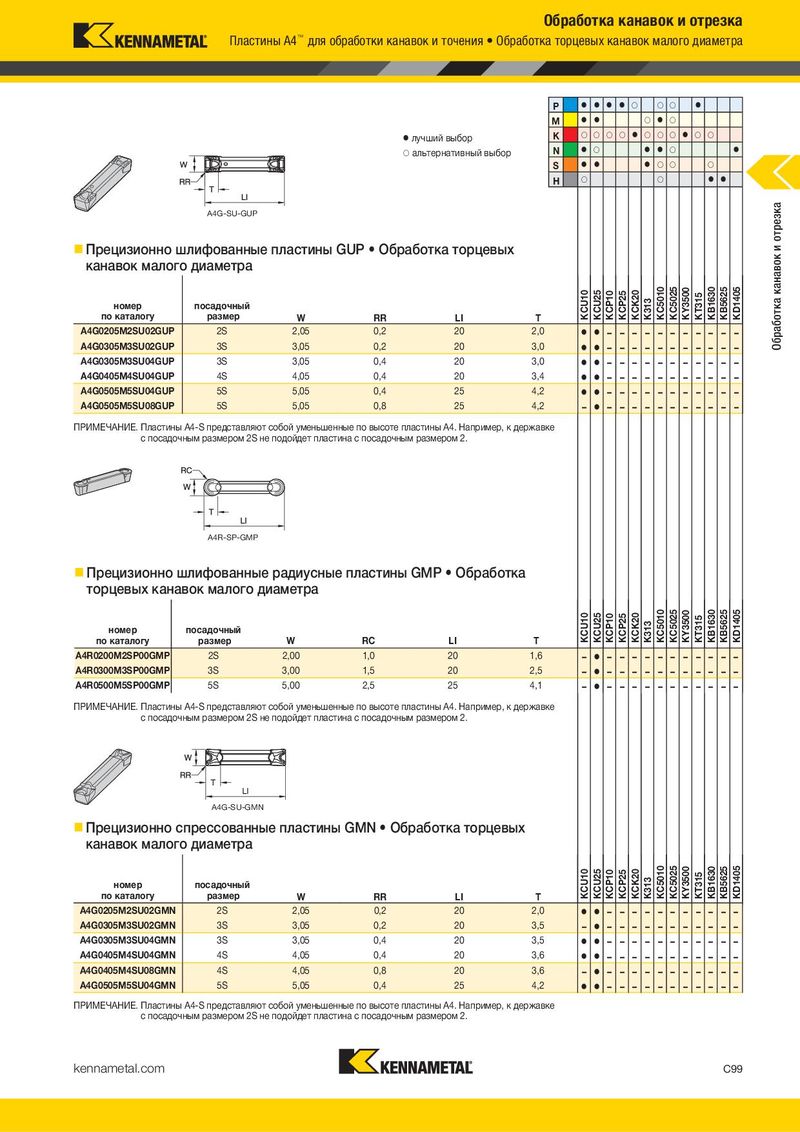

Пластины A4™ для обработки канавок и точения Пластины A4™ для обработки канавок и точения • Обработка торцевых канавок малого диаметра
P P M M
| лучший выбор | K | лучший выбор | K |
| альтернативный выбор | N | альтернативный выбор | N |
S S H H
A4G-U-B A4G-SU-GUP Прецизионно спрессованные пластины плоской передней поверхностью Прецизионно шлифованные пластины GUP • Обработка торцевых
канавок малого диаметра
номер посадочный номер посадочный
| размер по каталогу | W | RR | LI | T | размер по каталогу | W | RR | LI | T | |||||||
| A4G0305M03U02B | 3 | 3,05 | 0,2 | 20 | 3,5 | – | – – | – – | – – – – – | A4G0205M2SU02GUP | 2S | 2,05 | 0,2 | 20 | 2,0 | – – – – – – – – – – – |
| A4G0405M04U04B | 4 | 4,05 | 0,4 | 20 | 3,4 | – – – – | – – | – – – – – | A4G0305M3SU02GUP | 3S | 3,05 | 0,2 | 20 | 3,0 | – – – – – – – – – – – | |
| A4G0505M05U04B | 5 | 5,05 | 0,4 | 25 | 4,2 | – | – – | – – – – – – – – | A4G0305M3SU04GUP | 3S | 3,05 | 0,4 | 20 | 3,0 | – – – – – – – – – – – | |
| A4G0605M06U04B | 6 | 6,05 | 0,4 | 30 | 4,9 | – | – – | – – – – – – – – | A4G0405M4SU04GUP | 4S | 4,05 | 0,4 | 20 | 3,4 | – – – – – – – – – – – | |
| A4G0805M08U08B | 8 | 8,05 | 0,8 | 30 | 6,4 | – – – – | – – – – – – – – | A4G0505M5SU04GUP | 5S | 5,05 | 0,4 | 25 | 4,2 | – – – – – – – – – – – | ||
| A4G1005M10U08B | 10 | 10,05 | 0,8 | 30 | 8,1 | – – – – | – – – – – – – – | A4G0505M5SU08GUP | 5S | 5,05 | 0,8 | 25 | 4,2 | – – – – – – – – – – – – |
ПРИМЕЧАНИЕ. Пластины A4-S представляют собой уменьшенные по высоте пластины A4. Например, к державке
- посадочным размером 2S не подойдет пластина
- посадочным размером 2.
Пластины A4™ для обработки канавок и точения • Обработка торцевых канавок малого диаметра
P M лучший выбор K N альтернативный выбор S H
A4G-SP-GUP
Прецизионно спрессованные пластины GUP • Обработка торцевых
канавок малого диаметра
номер посадочный
| размер по каталогу | W | RR | LI | T | |||
| A4G0200M2SP02GUP | 2S | 2,00 | 0,2 | 20 | 1,9 | – – – – – – – – – – – | |
| A4G0300M3SP02GUP | 3S | 3,00 | 0,2 | 20 | 2,9 | – – – – – – – – – – – | |
| A4G0300M3SP04GUP | 3S | 3,00 | 0,4 | 20 | 2,9 | – – – – – – – – – – – | |
| A4G0400M4SP04GUP | 4S | 4,00 | 0,4 | 20 | 3,4 | – – – – – – – – – – – – | |
| A4G0400M4SP08GUP | 4S | 4,00 | 0,8 | 20 | 3,4 | ||
| A4G0500M5SP04GUP | 5S | 5,00 | 0,4 | 25 | 4,1 | – | – – – – – – – – – – – |
| A4G0500M5SP08GUP | 5S | 5,00 | 0,8 | 25 | 4,1 | – – – – – – – – – – – – |
ПРИМЕЧАНИЕ. Пластины A4-S представляют собой уменьшенные по высоте пластины A4. Например, к державке
- посадочным размером 2S не подойдет пластина
- посадочным размером 2.
A4R-SP-GMP
Прецизионно шлифованные радиусные пластины GMP • Обработка
торцевых канавок малого диаметра
номер посадочный
| по каталогу | размер | W | RC | LI | T | ||||
| A4R0200M2SP00GMP | 2S | 2,00 | 1,0 | 20 | 1,6 | – | – – – – – – – – – – – | ||
| A4R0300M3SP00GMP | 3S | 3,00 | 1,5 | 20 | 2,5 | – | – – – – – – – – – – – | ||
| A4R0500M5SP00GMP | 5S | 5,00 | 2,5 | 25 | 4,1 | – | – – – – – – – – – – – |
ПРИМЕЧАНИЕ. Пластины A4-S представляют собой уменьшенные по высоте пластины A4. Например, к державке
- посадочным размером 2S не подойдет пластина
- посадочным размером 2.
A4G-SU-GMN
Прецизионно спрессованные пластины GMN • Обработка торцевых
канавок малого диаметра
номер посадочный
| размер по каталогу | W | RR | LI | T | |||
| A4G0205M2SU02GMN | 2S | 2,05 | 0,2 | 20 | 2,0 | – – – – – – – – – – – | |
| A4G0305M3SU02GMN | 3S | 3,05 | 0,2 | 20 | 3,5 | – | – – – – – – – – – – – |
| A4G0305M3SU04GMN | 3S | 3,05 | 0,4 | 20 | 3,5 | – – – – – – – – – – – | |
| A4G0405M4SU04GMN | 4S | 4,05 | 0,4 | 20 | 3,6 | – – – – – – – – – – – | |
| A4G0405M4SU08GMN | 4S | 4,05 | 0,8 | 20 | 3,6 | – | – – – – – – – – – – – |
| A4G0505M5SU04GMN | 5S | 5,05 | 0,4 | 25 | 4,2 | – – – – – – – – – – – |
ПРИМЕЧАНИЕ. Пластины A4-S представляют собой уменьшенные по высоте пластины A4. Например, к державке
- посадочным размером 2S не подойдет пластина
- посадочным размером 2.
