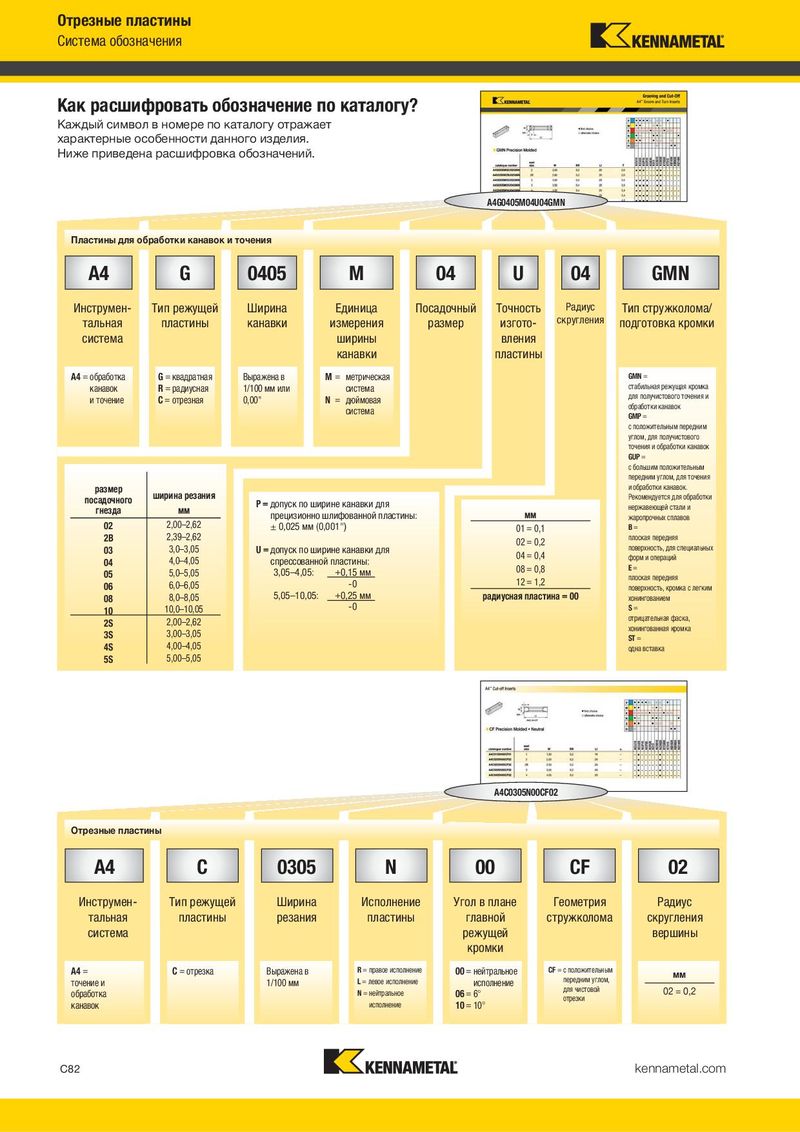

Отрезные пластины Система обозначения Как расшифровать обозначение по каталогу? Каждый символ в номере по каталогу отражает характерные особенности данного изделия. Ниже приведена расшифровка обозначений. A4G0405M04U04GMN Пластины для обработки канавок и точения A4 G 0405 M 04 U 04 GMN Инструмен- Тип режущей Ширина Единица Посадочный Точность Радиус Тип стружколома/ тальная пластины канавки измерения размер изгото- скругления подготовка кромки система ширины вления канавки пластины A4 = обработка G = квадратная Выражена в M= метрическая GMN = канавок R = радиусная 1/100 мм или система стабильная режущая кромка и точение C = отрезная 0,00" N= дюймовая для получистового точения и система обработки канавок GMP = с положительным передним углом, для получистового точения и обработки канавок GUP = с большим положительным передним углом, для точения размер и обработки канавок. посадочного ширина резания P = допуск по ширине канавки для Рекомендуется для обработки гнезда мм мм нержавеющей стали и прецизионно шлифованной пластины: жаропрочных сплавов 02 2,00–2,62 ± 0,025 мм (0,001") 01 = 0,1 B= 2B 2,39–2,62 02 = 0,2 плоская передняя 03 3,0–3,05 U = допуск по ширине канавки для 04 = 0,4 поверхность, для специальных 04 4,0–4,05 спрессованной пластины: форм и операций 05 5,0–5,05 3,05–4,05: +0,15 мм 08 = 0,8 E= 6,0–6,05 -0 12 = 1,2 плоская передняя 06 5,05–10,05: +0,25 мм поверхность, кромка с легким 08 8,0–8,05 радиусная пластина = 00 хонингованием 10 10,0–10,05 -0 S= 2S 2,00–2,62 отрицательная фаска, 3S 3,00–3,05 хонингованная кромка 4,00–4,05 ST = 4S одна вставка 5S 5,00–5,05 A4C0305N00CF02 Отрезные пластины A4 C 0305 N 00 CF 02 Инструмен- Тип режущей Ширина Исполнение Угол в плане Геометрия Радиус тальная пластины резания пластины главной стружколома скругления система режущей вершины кромки A4 = C = отрезка Выражена в R = правое исполнение 00 = нейтральное CF = с положительным мм точение и 1/100 мм L = левое исполнение исполнение передним углом, обработка N = нейтральное 06 = 6° для чистовой 02 = 0,2 канавок исполнение 10 = 10° отрезки C82 kennametal.com
