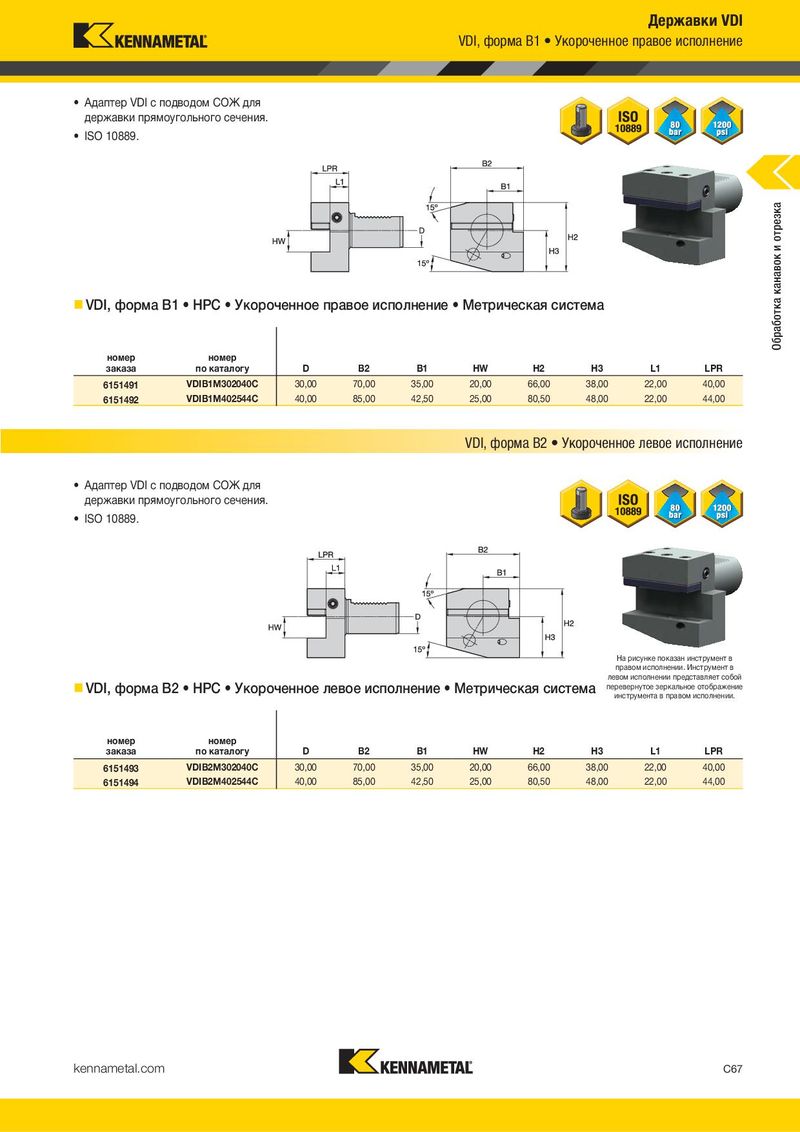

Основной каталог Kennametal невращающиеся инструменты - страница 477

Предыдущая страница Следующая страница

Навигация

Державки VDI

VDI, форма B1 Укороченное правое исполнение

  • Адаптер VDI с подводом СОЖ для державки прямоугольного сечения.
  • ISO 10889.

Державки VDI

  • VDI, форма B1 HPC Укороченное правое исполнение Метрическая система

номер номер

заказапо каталогуDB2B1HWH2H3L1LPR
6151491VDIB1M302040C30,0070,0035,0020,0066,0038,0022,0040,00
6151492VDIB1M402544C40,0085,0042,5025,0080,5048,0022,0044,00

VDI, форма B2 Укороченное левое исполнение

  • Адаптер VDI с подводом СОЖ для державки прямоугольного сечения.
  • ISO 10889.

На рисунке показан инструмент в правом исполнении. Инструмент в

  • левом исполнении представляет собой

VDI, форма B2 HPC Укороченное левое исполнение Метрическая система перевернутое зеркальное отображение инструмента в правом исполнении.

номер заказаномер по каталогуDB2B1HWH2H3L1LPR
6151491VDIB1M302040C30,0070,0035,0020,0066,0038,0022,0040,00
6151492VDIB1M402544C40,0085,0042,5025,0080,5048,0022,0044,00
VDI, форма B2 • Укороченное левое исполнение
номер заказаномер по каталогуDB2B1HWH2H3L1LPR
6151493VDIB2M302040C30,0070,0035,0020,0066,0038,0022,0040,00
6151494VDIB2M402544C40,0085,0042,5025,0080,5048,0022,0044,00
