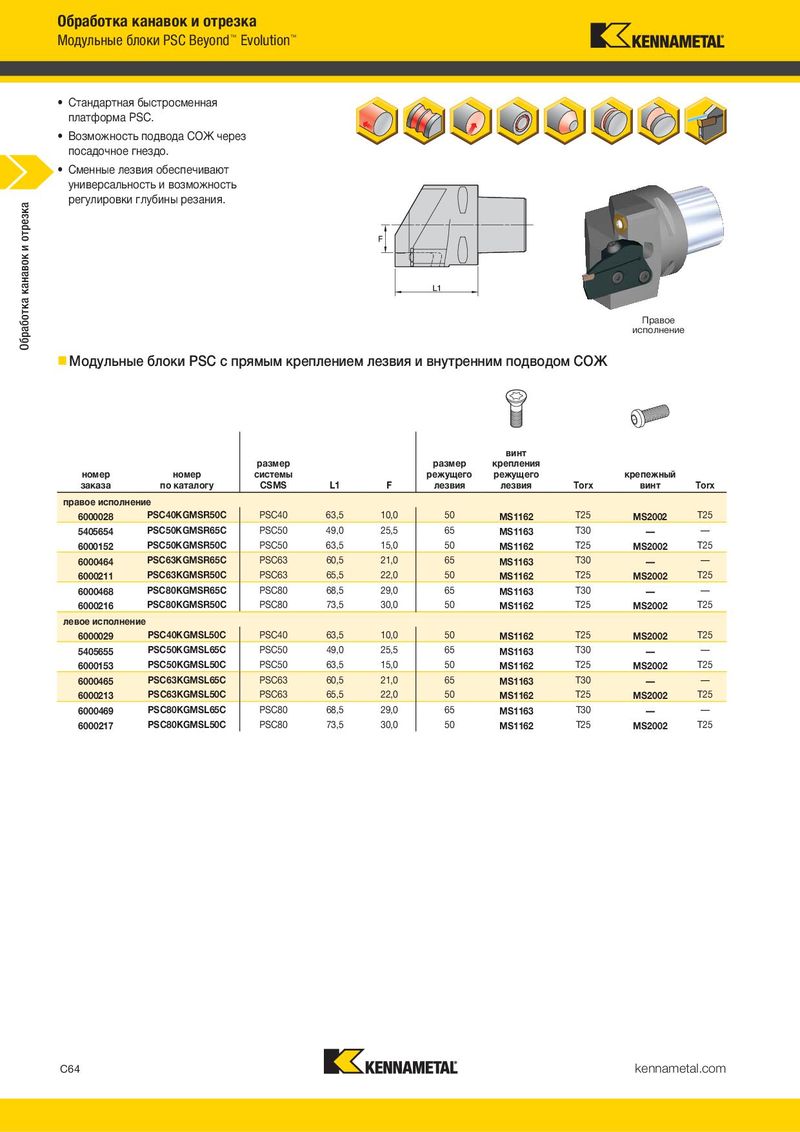

Модульные блоки PSC Beyond™ Evolution ™ Модульные блоки PSC Beyond™ Evolution™
- Стандартная быстросменная
- Стандартная быстросменная
платформа PSC. платформа PSC.
- Возможность подвода СОЖ через
- Возможность подвода СОЖ через
посадочное гнездо. посадочное гнездо.
- Сменные лезвия обеспечивают
- Сменные лезвия обеспечивают
| универсальность и возможность | универсальность и возможность |
| регулировки глубины резания. | регулировки глубины резания. |
Правое Правое исполнение исполнение Модульные блоки PSC с прямым креплением лезвия и внутренним подводом СОЖ Модульные блоки PSC с консольным креплением лезвия и внутренним подводом СОЖ
винт винт
| размер | размер | крепления | размер | размер | крепления | ||||||||||||||
| номер | номер системы | режущего | режущего | крепежный | номер | номер системы | режущего | режущего | крепежный | ||||||||||
| заказа | по каталогу CSMS | L1 | F | лезвия | лезвия | Torx | винт | Torx | заказа | по каталогу CSMS | L1 | F | лезвия | лезвия | Torx | винт | Torx | ||
| правое исполнение | правое исполнение | ||||||||||||||||||
| PSC40KGMSR50C | PSC40 | 63,5 | 10,0 | 50 | T25 | T25 | 6000026 | PSC40KGMER50C | PSC40 | 33,0 | 20,5 | 50 | MS1162 | T25 | MS2002 | T25 | |||
| 6000028 | MS1162 | MS2002 | |||||||||||||||||
| PSC50KGMSR65C | PSC50 | 49,0 | 25,5 | 65 | T30 | — | 6000030 | PSC50KGMER50C | PSC50 | 43,0 | 25,5 | 50 | MS1162 | T25 | MS2002 | T25 | |||
| 5405654 | MS1163 | — | |||||||||||||||||
| 6000152 | PSC50KGMSR50C | PSC50 | 63,5 | 15,0 | 50 | MS1162 | T25 | MS2002 | T25 | 5405652 | PSC50KGMER65C | PSC50 | 55,5 | 22,0 | 65 | MS1163 | T30 | — | — |
| 6000464 | PSC63KGMSR65C | PSC63 | 60,5 | 21,0 | 65 | MS1163 | T30 | — | — | 6000159 | PSC63KGMER50C | PSC63 | 48,0 | 32,5 | 50 | MS1162 | T25 | MS2002 | T25 |
| PSC63KGMSR50C | PSC63 | 65,5 | 22,0 | 50 | T25 | T25 | 6000462 | PSC63KGMER65C | PSC63 | 49,0 | 32,5 | 65 | MS1163 | T30 | — | — | |||
| 6000211 | MS1162 | MS2002 | |||||||||||||||||
| PSC80KGMSR65C | PSC80 | 68,5 | 29,0 | 65 | T30 | — | 6000466 | PSC80KGMER65C | PSC80 | 57,0 | 40,5 | 65 | MS1163 | T30 | — | — | |||
| 6000468 | MS1163 | — | |||||||||||||||||
| PSC80KGMSR50C | PSC80 | 73,5 | 30,0 | 50 | T25 | T25 | 6000214 | PSC80KGMER50C | PSC80 | 58,0 | 40,5 | 50 | MS1162 | T25 | MS2002 | T25 | |||
| 6000216 | MS1162 | MS2002 | |||||||||||||||||
| левое исполнение | левое исполнение | ||||||||||||||||||
| 6000029 | PSC40KGMSL50C | PSC40 | 63,5 | 10,0 | 50 | MS1162 | T25 | MS2002 | T25 | 6000027 | PSC40KGMEL50C | PSC40 | 33,0 | 20,5 | 50 | MS1162 | T25 | MS2002 | T25 |
| 5405655 | PSC50KGMSL65C | PSC50 | 49,0 | 25,5 | 65 | MS1163 | T30 | — | — | 6000151 | PSC50KGMEL50C | PSC50 | 43,0 | 25,5 | 50 | MS1162 | T25 | MS2002 | T25 |
| PSC50KGMSL50C | PSC50 | 63,5 | 15,0 | 50 | T25 | T25 | 5405653 | PSC50KGMEL65C | PSC50 | 55,5 | 22,0 | 65 | MS1163 | T30 | — | — | |||
| 6000153 | MS1162 | MS2002 | |||||||||||||||||
| PSC63KGMSL65C | PSC63 | 60,5 | 21,0 | 65 | T30 | — | 6000160 | PSC63KGMEL50C | PSC63 | 48,0 | 32,5 | 50 | MS1162 | T25 | MS2002 | T25 | |||
| 6000465 | MS1163 | — | |||||||||||||||||
| PSC63KGMSL50C | PSC63 | 65,5 | 22,0 | 50 | T25 | T25 | 6000463 | PSC63KGMEL65C | PSC63 | 49,0 | 32,5 | 65 | MS1163 | T30 | — | — | |||
| 6000213 | MS1162 | MS2002 | |||||||||||||||||
| PSC80KGMSL65C | PSC80 | 68,5 | 29,0 | 65 | T30 | — | 6000467 | PSC80KGMEL65C | PSC80 | 57,0 | 40,5 | 65 | MS1163 | T30 | — | — | |||
| 6000469 | MS1163 | — | |||||||||||||||||
| PSC80KGMSL50C | PSC80 | 73,5 | 30,0 | 50 | T25 | T25 | 6000215 | PSC80KGMEL50C | PSC80 | 58,0 | 40,5 | 50 | MS1162 | T25 | MS2002 | T25 | |||
| 6000217 | MS1162 | MS2002 |
| номер заказа | номер по каталогу | размер системы CSMS | L1 | F | размер режущего лезвия | винт крепления режущего лезвия | Torx | крепежный винт | Torx |
| правое исполн | ение | ||||||||
| 6000028 | PSC40KGMSR50C | PSC40 | 63,5 | 10,0 | 50 | MS1162 | T25 | MS2002 | T25 |
| 5405654 | PSC50KGMSR65C | PSC50 | 49,0 | 25,5 | 65 | MS1163 | T30 | — | — |
| 6000152 | PSC50KGMSR50C | PSC50 | 63,5 | 15,0 | 50 | MS1162 | T25 | MS2002 | T25 |
| 6000464 | PSC63KGMSR65C | PSC63 | 60,5 | 21,0 | 65 | MS1163 | T30 | — | — |
| 6000211 | PSC63KGMSR50C | PSC63 | 65,5 | 22,0 | 50 | MS1162 | T25 | MS2002 | T25 |
| 6000468 | PSC80KGMSR65C | PSC80 | 68,5 | 29,0 | 65 | MS1163 | T30 | — | — |
| 6000216 | PSC80KGMSR50C | PSC80 | 73,5 | 30,0 | 50 | MS1162 | T25 | MS2002 | T25 |
| левое исполне | ние | ||||||||
| 6000029 | PSC40KGMSL50C | PSC40 | 63,5 | 10,0 | 50 | MS1162 | T25 | MS2002 | T25 |
| 5405655 | PSC50KGMSL65C | PSC50 | 49,0 | 25,5 | 65 | MS1163 | T30 | — | — |
| 6000153 | PSC50KGMSL50C | PSC50 | 63,5 | 15,0 | 50 | MS1162 | T25 | MS2002 | T25 |
| 6000465 | PSC63KGMSL65C | PSC63 | 60,5 | 21,0 | 65 | MS1163 | T30 | — | — |
| 6000213 | PSC63KGMSL50C | PSC63 | 65,5 | 22,0 | 50 | MS1162 | T25 | MS2002 | T25 |
| 6000469 | PSC80KGMSL65C | PSC80 | 68,5 | 29,0 | 65 | MS1163 | T30 | — | — |
| 6000217 | PSC80KGMSL50C | PSC80 | 73,5 | 30,0 | 50 | MS1162 | T25 | MS2002 | T25 |
