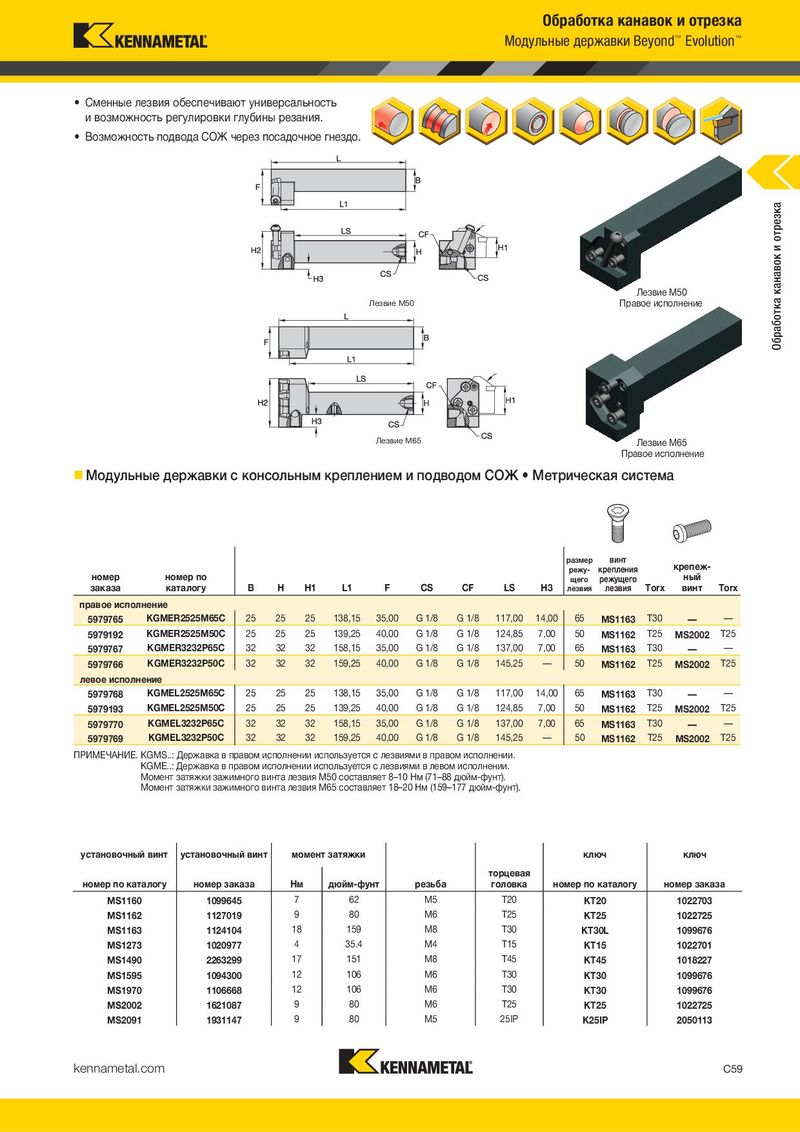

Модульные державки Beyond™ Evolution™ Модульные державки Beyond™ Evolution™
- Сменные лезвия обеспечивают универсальность
- Сменные лезвия обеспечивают универсальность
и возможность регулировки глубины резания. и возможность регулировки глубины резания.
- Возможность подвода СОЖ через посадочное гнездо.
- Возможность подвода СОЖ через посадочное гнездо.
Лезвие M50 Лезвие M50 Лезвие M50
Правое исполнение Лезвие M50 Правое исполнение
Лезвие M65 Лезвие M65 Лезвие M65
Лезвие M65 Правое исполнение Правое исполнение Модульные державки с прямым креплением и подводом СОЖ Метрическая система Модульные державки с консольным креплением и подводом СОЖ Метрическая система
| | размер | винт | | | | размер | винт | |
| | режу- | крепления | крепеж- | | | | крепления | крепеж- |
| | | | | | | режу- | | |
| номер | номер по | щего | режущего | ный | номер | номер по | щего | режущего | ный |
| заказа | | | каталогу B | H | H1 | L1 | F | CS | CF | LS | H3 | лезвия | лезвия | Torx | | винт | Torx |
| правое исполнение | | | | | | | | | | | | | | | | | | |
| 5979190 | | KGMSR2525M50C | 25 | 25 | 25 | 138,75 | 13,84 | G 1/8 | G 1/8 | 109,00 | 7,00 | 50 | MS1162 | T25 | MS2002 | | T25 |
| 5979745 | | KGMSR2525M65C | 25 | 25 | 25 | 150,00 | 13,00 | G 1/8 | G 1/8 | 122,00 | 14,00 | 65 | MS1163 | T30 | | — | — |
| 5979746 | | KGMSR3232P50C | 32 | 32 | 32 | 158,75 | 20,81 | G 1/8 | G 1/8 | 133,62 | — | 50 | MS1162 | T25 | MS2002 | | T25 |
| 5979747 | | KGMSR3232P65C | 32 | 32 | 32 | 170,00 | 20,00 | G 1/8 | G 1/8 | 138,50 | 7,00 | 65 | MS1163 | T30 | | — | — |
| левое исполнение | | | | | | | | | | | | | | | | | | |
| 5979191 | | KGMSL2525M50C | 25 | 25 | 25 | 138,75 | 13,84 | G 1/8 | G 1/8 | 109,00 | 7,00 | 50 | MS1162 | T25 | MS2002 | | T25 |
| 5979748 | | KGMSL2525M65C | 25 | 25 | 25 | 150,00 | 13,00 | G 1/8 | G 1/8 | 122,00 | 14,00 | 65 | MS1163 | T30 | | — | — |
| 5979749 | | KGMSL3232P50C | 32 | 32 | 32 | 158,75 | 20,80 | G 1/8 | G 1/8 | 133,62 | — | 50 | MS1162 | T25 | MS2002 | | T25 |
| 5979750 | | KGMSL3232P65C | 32 | 32 | 32 | 170,00 | 20,00 | G 1/8 | G 1/8 | 142,00 | 7,00 | 65 | MS1163 | T30 | | — | — |
| ПРИМЕЧАНИЕ. KGMS..: Державка в правом исполнении используется с лезвиями в правом исполнении. | | | | | | | | | | | | | | | | | | |
| | KGME..: Державка в правом исполнении используется с лезвиями в левом исполнении. | | | | | | | | | | | | | | | | |
| | Момент затяжки зажимного винта лезвия M50 составляет 8–10 Нм (71–88 дюйм-фунт). | | | | | | | | | | | | | | | | |
| | Момент затяжки зажимного винта лезвия M65 составляет 18–20 Нм (159–177 дюйм-фунт). | | | | | | | | | | | | | | | | |
| заказа | | каталогу B | H | H1 | L1 | F | CS | CF | LS | H3 | лезвия | лезвия | Torx | | винт | Torx |
| правое исполнение | | | | | | | | | | | | | | | | |
| 5979765 | KGMER2525M65C | 25 | 25 | 25 | 138,15 | 35,00 | G 1/8 | G 1/8 | 117,00 | 14,00 | 65 | MS1163 | T30 | | — | — |
| 5979192 | KGMER2525M50C | 25 | 25 | 25 | 139,25 | 40,00 | G 1/8 | G 1/8 | 124,85 | 7,00 | 50 | MS1162 | T25 | MS2002 | | T25 |
| 5979767 | KGMER3232P65C | 32 | 32 | 32 | 158,15 | 35,00 | G 1/8 | G 1/8 | 137,00 | 7,00 | 65 | MS1163 | T30 | | — | — |
| 5979766 | KGMER3232P50C | 32 | 32 | 32 | 159,25 | 40,00 | G 1/8 | G 1/8 | 145,25 | — | 50 | MS1162 | T25 | MS2002 | | T25 |
| левое исполнение | | | | | | | | | | | | | | | | |
| 5979768 | KGMEL2525M65C | 25 | 25 | 25 | 138,15 | 35,00 | G 1/8 | G 1/8 | 117,00 | 14,00 | 65 | MS1163 | T30 | | — | — |
| 5979193 | KGMEL2525M50C | 25 | 25 | 25 | 139,25 | 40,00 | G 1/8 | G 1/8 | 124,85 | 7,00 | 50 | MS1162 | T25 | MS2002 | | T25 |
| 5979770 | KGMEL3232P65C | 32 | 32 | 32 | 158,15 | 35,00 | G 1/8 | G 1/8 | 137,00 | 7,00 | 65 | MS1163 | T30 | | — | — |
| 5979769 | KGMEL3232P50C | 32 | 32 | 32 | 159,25 | 40,00 | G 1/8 | G 1/8 | 145,25 | — | 50 | MS1162 | T25 | MS2002 | | T25 |
| ПРИМЕЧАНИЕ. KGMS..: Державка в правом исполнении используется с лезвиями в правом исполнении. | | | | | | | | | | | | | | | | |
| KGME..: Державка в правом исполнении используется с лезвиями в левом исполнении. | | | | | | | | | | | | | | | |
| Момент затяжки зажимного винта лезвия M50 составляет 8–10 Нм (71–88 дюйм-фунт). | | | | | | | | | | | | | | | |
| Момент затяжки зажимного винта лезвия M65 составляет 18–20 Нм (159–177 дюйм-фунт). | | | | | | | | | | | | | | | |
| установочный винт | установочный винт | момент затяжки | | ключ | ключ |
| | | торцевая | | |
номер по каталогу номер заказа Нм дюйм-фунт резьба головка номер по каталогу номер заказа
| MS1160 | 1099645 | 7 | 62 | M5 | T20 | KT20 | 1022703 |
| | 9 | 80 | M6 | T25 | | |
| MS1162 | 1127019 | | | | | KT25 | 1022725 |
| MS1163 | 1124104 | 18 | 159 | M8 | T30 | KT30L | 1099676 |
| MS1273 | 1020977 | 4 | 35.4 | M4 | T15 | KT15 | 1022701 |
| | 17 | 151 | M8 | T45 | | |
| MS1490 | 2263299 | | | | | KT45 | 1018227 |
| MS1595 | 1094300 | 12 | 106 | M6 | T30 | KT30 | 1099676 |
| MS1970 | 1106668 | 12 | 106 | M6 | T30 | KT30 | 1099676 |
| | 9 | 80 | M6 | T25 | | |
| MS2002 | 1621087 | | | | | KT25 | 1022725 |
| MS2091 | 1931147 | 9 | 80 | M5 | 25IP | K25IP | 2050113 |
| установочный винт | установочный винт | момент затяжки | | ключ | ключ |
| | | торцевая | | |
номер по каталогу номер заказа Нм дюйм-фунт резьба головка номер по каталогу номер заказа
| MS1160 | 1099645 | 7 | 62 | M5 | T20 | KT20 | 1022703 |
| MS1162 | 1127019 | 9 | 80 | M6 | T25 | KT25 | 1022725 |
| MS1163 | 1124104 | 18 | 159 | M8 | T30 | KT30L | 1099676 |
| MS1273 | 1020977 | 4 | 35.4 | M4 | T15 | KT15 | 1022701 |
| MS1490 | 2263299 | 17 | 151 | M8 | T45 | KT45 | 1018227 |
| MS1595 | 1094300 | 12 | 106 | M6 | T30 | KT30 | 1099676 |
| MS1970 | 1106668 | 12 | 106 | M6 | T30 | KT30 | 1099676 |
| MS2002 | 1621087 | 9 | 80 | M6 | T25 | KT25 | 1022725 |
| MS2091 | 1931147 | 9 | 80 | M5 | 25IP | K25IP | 2050113 |
| номер заказа | номер по каталогу | B | H | H1 | L1 | F | CS | CF | LS | H3 | размер режу- щего лезвия | винт крепления режущего лезвия | Torx | крепеж- ный винт | Torx |
| правое испо | лнение | | | | | | | | | | | | | | |
| 5979765 | KGMER2525M65C | 25 | 25 | 25 | 138,15 | 35,00 | G 1/8 | G 1/8 | 117,00 | 14,00 | 65 | MS1163 | T30 | — | — |
| 5979192 | KGMER2525M50C | 25 | 25 | 25 | 139,25 | 40,00 | G 1/8 | G 1/8 | 124,85 | 7,00 | 50 | MS1162 | T25 | MS2002 | T25 |
| 5979767 | KGMER3232P65C | 32 | 32 | 32 | 158,15 | 35,00 | G 1/8 | G 1/8 | 137,00 | 7,00 | 65 | MS1163 | T30 | — | — |
| 5979766 | KGMER3232P50C | 32 | 32 | 32 | 159,25 | 40,00 | G 1/8 | G 1/8 | 145,25 | — | 50 | MS1162 | T25 | MS2002 | T25 |
| левое испол | нение | | | | | | | | | | | | | | |
| 5979768 | KGMEL2525M65C | 25 | 25 | 25 | 138,15 | 35,00 | G 1/8 | G 1/8 | 117,00 | 14,00 | 65 | MS1163 | T30 | — | — |
| 5979193 | KGMEL2525M50C | 25 | 25 | 25 | 139,25 | 40,00 | G 1/8 | G 1/8 | 124,85 | 7,00 | 50 | MS1162 | T25 | MS2002 | T25 |
| 5979770 | KGMEL3232P65C | 32 | 32 | 32 | 158,15 | 35,00 | G 1/8 | G 1/8 | 137,00 | 7,00 | 65 | MS1163 | T30 | — | — |
| 5979769 | KGMEL3232P50C | 32 | 32 | 32 | 159,25 | 40,00 | G 1/8 | G 1/8 | 145,25 | — | 50 | MS1162 | T25 | MS2002 | T25 |
| установочный винт номер по каталогу | установочный винт номер заказа | моме Нм | нт затяжки дюйм-фунт | резьба | торцевая головка | ключ номер по каталогу | ключ номер заказа |
| MS1160 | 1099645 | 7 | 62 | M5 | T20 | KT20 | 1022703 |
| MS1162 | 1127019 | 9 | 80 | M6 | T25 | KT25 | 1022725 |
| MS1163 | 1124104 | 18 | 159 | M8 | T30 | KT30L | 1099676 |
| MS1273 | 1020977 | 4 | 35.4 | M4 | T15 | KT15 | 1022701 |
| MS1490 | 2263299 | 17 | 151 | M8 | T45 | KT45 | 1018227 |
| MS1595 | 1094300 | 12 | 106 | M6 | T30 | KT30 | 1099676 |
| MS1970 | 1106668 | 12 | 106 | M6 | T30 | KT30 | 1099676 |
| MS2002 | 1621087 | 9 | 80 | M6 | T25 | KT25 | 1022725 |
| MS2091 | 1931147 | 9 | 80 | M5 | 25IP | K25IP | 2050113 |
