(Модульные лезвия для внутренних торцевых канавок с подводом СОЖ — продолжение)
поса- размер
| номер | дочный номер по | режущего | |||||
| заказа | размер |каталогу | D min | D max | CD | FS | лезвия | |
| 6079502 | EVM50L0426A350999C | 4 | 350 | 999 | 26,0 | 10,00 | 50 |
| 6079503 | EVM50L0520A050060C | 5 | 50 | 60 | 20,0 | 9,50 | 50 |
| 6079504 | EVM50L0520A060075C | 5 | 60 | 75 | 20,0 | 9,50 | 50 |
| 6079505 | EVM50L0520A075100C | 5 | 75 | 100 | 20,0 | 9,50 | 50 |
| 6079506 | EVM50L0520A100180C | 5 | 100 | 180 | 20,0 | 9,50 | 50 |
| 6079507 | EVM50L0520A180250C | 5 | 180 | 250 | 20,0 | 9,50 | 50 |
| 6079508 | EVM50L0520A250350C | 5 | 250 | 350 | 20,0 | 9,50 | 50 |
| 6079509 | EVM50L0520A350999C | 5 | 350 | 999 | 20,0 | 9,50 | 50 |
| 6079234 | EVM65L0620A060075C | 6 | 60 | 75 | 20,0 | 9,88 | 65 |
| 6079235 | EVM65L0620A075100C | 6 | 75 | 100 | 20,0 | 9,88 | 65 |
| 6079236 | EVM65L0620A100180C | 6 | 100 | 180 | 20,0 | 9,88 | 65 |
| 6079237 | EVM65L0620A180250C | 6 | 180 | 250 | 20,0 | 9,88 | 65 |
| 6079238 | EVM65L0620A250350C | 6 | 250 | 350 | 20,0 | 9,88 | 65 |
| 6079239 | EVM65L0620A350999C | 6 | 350 | 999 | 20,0 | 9,88 | 65 |
| 6079240 | EVM65L0820A080180C | 8 | 80 | 180 | 20,0 | 9,00 | 65 |
| 6079241 | EVM65L0820A180999C | 8 | 180 | 999 | 20,0 | 9,00 | 65 |
ПРИМЕЧАНИЕ. Подвод СОЖ через посадочное гнездо возможен для гнезд размером 3 и выше.
Левое исполнение Правое исполнение
Левое Правое Показан размер лезвия M65
исполнение исполнение
Левое исполнение Правое
| Левое | Правое | исполнение | |
| исполнение | исполнение | Показан размер лезвия M50 |

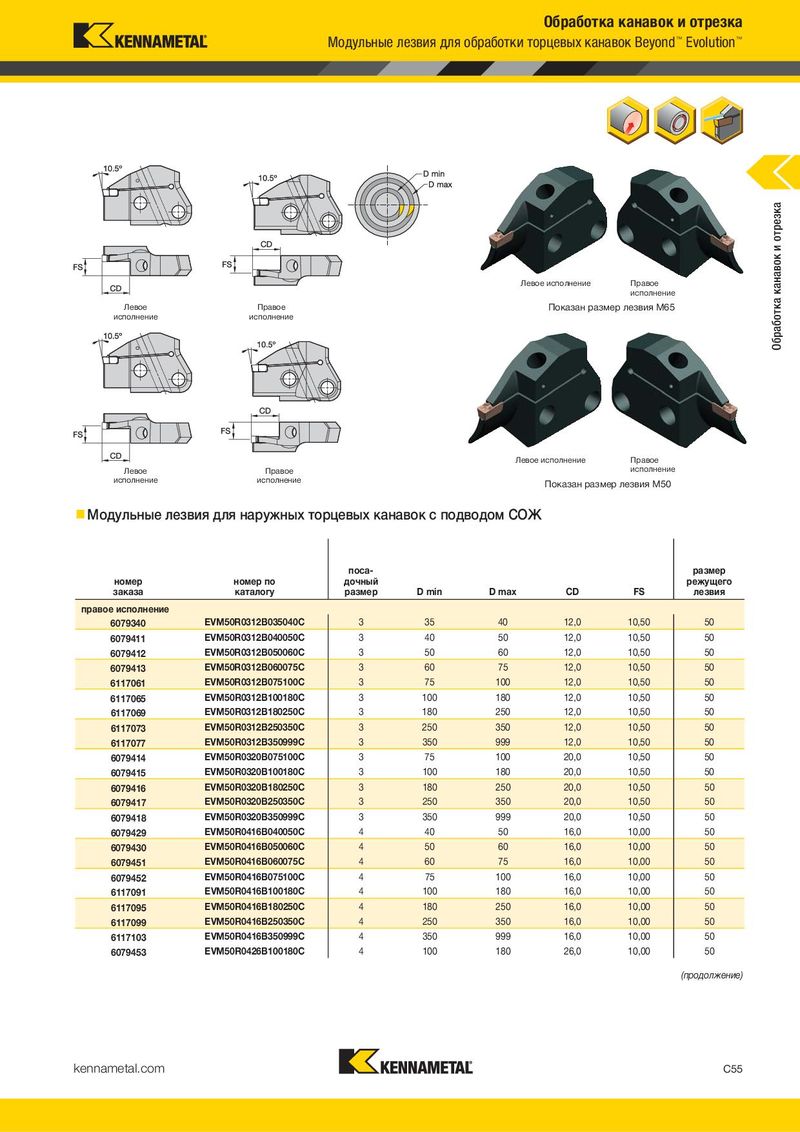

Модульные лезвия для наружных торцевых канавок с подводом СОЖ
поса- размер
| номер | дочный номер по | режущего | |||||
| заказа | размер каталогу | D min | D max | CD | FS | лезвия | |
| правое исполнение | |||||||
| 6079340 | EVM50R0312B035040C | 3 | 35 | 40 | 12,0 | 10,50 | 50 |
| 6079411 | EVM50R0312B040050C | 3 | 40 | 50 | 12,0 | 10,50 | 50 |
| 6079412 | EVM50R0312B050060C | 3 | 50 | 60 | 12,0 | 10,50 | 50 |
| 6079413 | EVM50R0312B060075C | 3 | 60 | 75 | 12,0 | 10,50 | 50 |
| 6117061 | EVM50R0312B075100C | 3 | 75 | 100 | 12,0 | 10,50 | 50 |
| 6117065 | EVM50R0312B100180C | 3 | 100 | 180 | 12,0 | 10,50 | 50 |
| 6117069 | EVM50R0312B180250C | 3 | 180 | 250 | 12,0 | 10,50 | 50 |
| 6117073 | EVM50R0312B250350C | 3 | 250 | 350 | 12,0 | 10,50 | 50 |
| 6117077 | EVM50R0312B350999C | 3 | 350 | 999 | 12,0 | 10,50 | 50 |
| 6079414 | EVM50R0320B075100C | 3 | 75 | 100 | 20,0 | 10,50 | 50 |
| 6079415 | EVM50R0320B100180C | 3 | 100 | 180 | 20,0 | 10,50 | 50 |
| 6079416 | EVM50R0320B180250C | 3 | 180 | 250 | 20,0 | 10,50 | 50 |
| 6079417 | EVM50R0320B250350C | 3 | 250 | 350 | 20,0 | 10,50 | 50 |
| 6079418 | EVM50R0320B350999C | 3 | 350 | 999 | 20,0 | 10,50 | 50 |
| 6079429 | EVM50R0416B040050C | 4 | 40 | 50 | 16,0 | 10,00 | 50 |
| 6079430 | EVM50R0416B050060C | 4 | 50 | 60 | 16,0 | 10,00 | 50 |
| 6079451 | EVM50R0416B060075C | 4 | 60 | 75 | 16,0 | 10,00 | 50 |
| 6079452 | EVM50R0416B075100C | 4 | 75 | 100 | 16,0 | 10,00 | 50 |
| 6117091 | EVM50R0416B100180C | 4 | 100 | 180 | 16,0 | 10,00 | 50 |
| 6117095 | EVM50R0416B180250C | 4 | 180 | 250 | 16,0 | 10,00 | 50 |
| 6117099 | EVM50R0416B250350C | 4 | 250 | 350 | 16,0 | 10,00 | 50 |
| 6117103 | EVM50R0416B350999C | 4 | 350 | 999 | 16,0 | 10,00 | 50 |
| 6079453 | EVM50R0426B100180C | 4 | 100 | 180 | 26,0 | 10,00 | 50 |
(продолжение)
| номер заказа | номер по каталогу | поса- дочный размер | D min | D max | CD | FS | размер режущего лезвия |
| правое исполнение | |||||||
| 6079340 | EVM50R0312B035040C | 3 | 35 | 40 | 12,0 | 10,50 | 50 |
| 6079411 | EVM50R0312B040050C | 3 | 40 | 50 | 12,0 | 10,50 | 50 |
| 6079412 | EVM50R0312B050060C | 3 | 50 | 60 | 12,0 | 10,50 | 50 |
| 6079413 | EVM50R0312B060075C | 3 | 60 | 75 | 12,0 | 10,50 | 50 |
| 6117061 | EVM50R0312B075100C | 3 | 75 | 100 | 12,0 | 10,50 | 50 |
| 6117065 | EVM50R0312B100180C | 3 | 100 | 180 | 12,0 | 10,50 | 50 |
| 6117069 | EVM50R0312B180250C | 3 | 180 | 250 | 12,0 | 10,50 | 50 |
| 6117073 | EVM50R0312B250350C | 3 | 250 | 350 | 12,0 | 10,50 | 50 |
| 6117077 | EVM50R0312B350999C | 3 | 350 | 999 | 12,0 | 10,50 | 50 |
| 6079414 | EVM50R0320B075100C | 3 | 75 | 100 | 20,0 | 10,50 | 50 |
| 6079415 | EVM50R0320B100180C | 3 | 100 | 180 | 20,0 | 10,50 | 50 |
| 6079416 | EVM50R0320B180250C | 3 | 180 | 250 | 20,0 | 10,50 | 50 |
| 6079417 | EVM50R0320B250350C | 3 | 250 | 350 | 20,0 | 10,50 | 50 |
| 6079418 | EVM50R0320B350999C | 3 | 350 | 999 | 20,0 | 10,50 | 50 |
| 6079429 | EVM50R0416B040050C | 4 | 40 | 50 | 16,0 | 10,00 | 50 |
| 6079430 | EVM50R0416B050060C | 4 | 50 | 60 | 16,0 | 10,00 | 50 |
| 6079451 | EVM50R0416B060075C | 4 | 60 | 75 | 16,0 | 10,00 | 50 |
| 6079452 | EVM50R0416B075100C | 4 | 75 | 100 | 16,0 | 10,00 | 50 |
| 6117091 | EVM50R0416B100180C | 4 | 100 | 180 | 16,0 | 10,00 | 50 |
| 6117095 | EVM50R0416B180250C | 4 | 180 | 250 | 16,0 | 10,00 | 50 |
| 6117099 | EVM50R0416B250350C | 4 | 250 | 350 | 16,0 | 10,00 | 50 |
| 6117103 | EVM50R0416B350999C | 4 | 350 | 999 | 16,0 | 10,00 | 50 |
| 6079453 | EVM50R0426B100180C | 4 | 100 | 180 | 26,0 | 10,00 | 50 |
