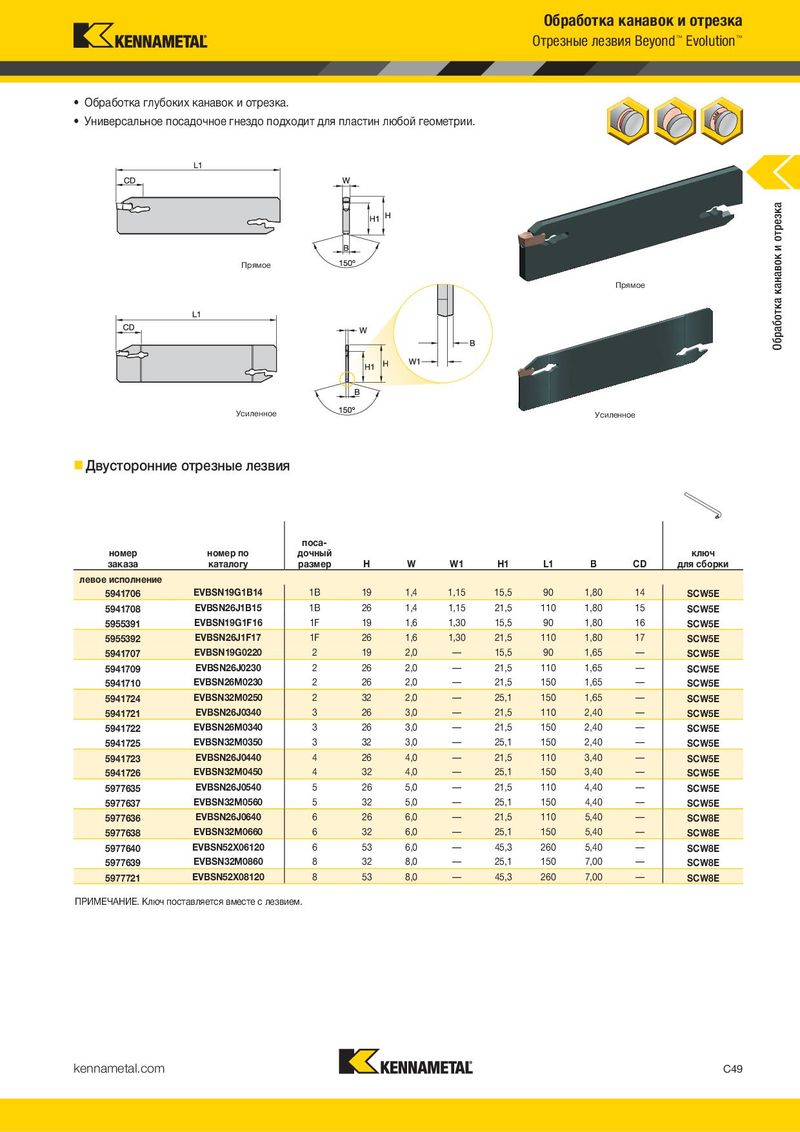

Расточные оправки Beyond™ Evolution™ для обработки торцевых канавок Отрезные лезвия Beyond™ Evolution™
- Обработка глубоких канавок и отрезка.
- Универсальное посадочное гнездо подходит для пластин любой геометрии.
Левое исполнение
Левое исполнение
Прямое Прямое
Правое исполнение
Стальные расточные оправки для торцевых канавок Метрическая система
Правое исполнение
Усиленное Усиленное
Двусторонние отрезные лезвия
поса-
номер номер по дочный крепежный
| заказа | каталогу | размер | CD | D | D min | D max | L1 | F | винт Torx CS | Torx | ||||
| правое исполнение | ||||||||||||||
| A25REVSAR0212M026030 | 2 | 12,00 | 25 | 26 | 30 | 200 | 13 | 1/4-18 NPT | T20 | |||||
| 6116521 | MS1160 | |||||||||||||
| A25REVSAR0312M030035 | 3 | 12,00 | 25 | 30 | 35 | 200 | 13 | — | T25 | |||||
| 6116522 | MS1162 | |||||||||||||
| A32SEVSAR0312M033042 | 3 | 12,00 | 32 | 33 | 42 | 250 | 16 | 1/4-18 NPT | T25 | |||||
| 6116297 | MS1162 | |||||||||||||
| A40TEVSAR0312M041050 | 3 | 12,00 | 40 | 41 | 50 | 300 | 20 | 1/4-18 NPT | T25 | |||||
| 6116299 | MS1162 | |||||||||||||
| левое исполнение | ||||||||||||||
| A25REVSAL0212M026030 | 2 | 12,00 | 25 | 26 | 30 | 200 | 13 | 1/4-18 NPT | T20 | |||||
| 6116527 | MS1160 | |||||||||||||
| A25REVSAL0312M030035 | 3 | 12,00 | 25 | 30 | 35 | 200 | 13 | 1/4-18 NPT | T25 | |||||
| 6116528 | MS1162 | |||||||||||||
| A32SEVSAL0312M033042 | 3 | 12,00 | 32 | 33 | 42 | 250 | 16 | 1/4-18 NPT | T25 | |||||
| 6116298 | — | |||||||||||||
| A40TEVSAL0312M041050 | 3 | 12,00 | 40 | 41 | 50 | 300 | 20 | 1/4-18 NPT | T25 | |||||
| 6116300 | MS1162 | |||||||||||||
| установочный винт | установочный винт | момент затяжки | ключ | ключ | ||||||||||
| торцевая | ||||||||||||||
| номер по каталогу | номер заказа | Нм дюйм-фунт | резьба | головка | номер по каталогу | номер заказа | ||||||||
| MS1160 | 1099645 | 7 | 62 | M5 | T20 | KT20 | 1022703 | |||||||
| MS1162 | 1127019 | 9 | 80 | M6 | T25 | KT25 | 1022725 | |||||||
| MS1163 | 1124104 | 18 | 159 | M8 | T30 | KT30L | 1099676 | |||||||
| MS1273 | 1020977 | 4 | 35.4 | M4 | T15 | KT15 | 1022701 | |||||||
| MS1490 | 2263299 | 17 | 151 | M8 | T45 | KT45 | 1018227 | |||||||
| MS1595 | 1094300 | 12 | 106 | M6 | T30 | KT30 | 1099676 | |||||||
| MS1970 | 1106668 | 12 | 106 | M6 | T30 | KT30 | 1099676 | |||||||
| MS2002 | 1621087 | 9 | 80 | M6 | T25 | KT25 | 1022725 | |||||||
| MS2091 | 1931147 | 9 | 80 | M5 | 25IP | K25IP | 2050113 |
поса-
номер номер по дочный ключ
| заказа | размер каталогу | H | W | W1 | H1 | L1 | B | CD | для сборки | |
| левое исполнение | ||||||||||
| 5941706 | EVBSN19G1B14 | 1B | 19 | 1,4 | 1,15 | 15,5 | 90 | 1,80 | 14 | SCW5E |
| EVBSN26J1B15 | 1B | 26 | 1,4 | 1,15 | 21,5 | 110 | 1,80 | 15 | ||
| 5941708 | SCW5E | |||||||||
| 5955391 | EVBSN19G1F16 | 1F | 19 | 1,6 | 1,30 | 15,5 | 90 | 1,80 | 16 | SCW5E |
| 5955392 | EVBSN26J1F17 | 1F | 26 | 1,6 | 1,30 | 21,5 | 110 | 1,80 | 17 | SCW5E |
| 5941707 | EVBSN19G0220 | 2 | 19 | 2,0 | — | 15,5 | 90 | 1,65 | — | SCW5E |
| 5941709 | EVBSN26J0230 | 2 | 26 | 2,0 | — | 21,5 | 110 | 1,65 | — | SCW5E |
| 5941710 | EVBSN26M0230 | 2 | 26 | 2,0 | — | 21,5 | 150 | 1,65 | — | SCW5E |
| 5941724 | EVBSN32M0250 | 2 | 32 | 2,0 | — | 25,1 | 150 | 1,65 | — | SCW5E |
| 5941721 | EVBSN26J0340 | 3 | 26 | 3,0 | — | 21,5 | 110 | 2,40 | — | SCW5E |
| 5941722 | EVBSN26M0340 | 3 | 26 | 3,0 | — | 21,5 | 150 | 2,40 | — | SCW5E |
| 5941725 | EVBSN32M0350 | 3 | 32 | 3,0 | — | 25,1 | 150 | 2,40 | — | SCW5E |
| 5941723 | EVBSN26J0440 | 4 | 26 | 4,0 | — | 21,5 | 110 | 3,40 | — | SCW5E |
| 5941726 | EVBSN32M0450 | 4 | 32 | 4,0 | — | 25,1 | 150 | 3,40 | — | SCW5E |
| 5977635 | EVBSN26J0540 | 5 | 26 | 5,0 | — | 21,5 | 110 | 4,40 | — | SCW5E |
| 5977637 | EVBSN32M0560 | 5 | 32 | 5,0 | — | 25,1 | 150 | 4,40 | — | SCW5E |
| 5977636 | EVBSN26J0640 | 6 | 26 | 6,0 | — | 21,5 | 110 | 5,40 | — | SCW8E |
| 5977638 | EVBSN32M0660 | 6 | 32 | 6,0 | — | 25,1 | 150 | 5,40 | — | SCW8E |
| 5977640 | EVBSN52X06120 | 6 | 53 | 6,0 | — | 45,3 | 260 | 5,40 | — | SCW8E |
| 5977639 | EVBSN32M0860 | 8 | 32 | 8,0 | — | 25,1 | 150 | 7,00 | — | SCW8E |
| 5977721 | EVBSN52X08120 | 8 | 53 | 8,0 | — | 45,3 | 260 | 7,00 | — | SCW8E |
ПРИМЕЧАНИЕ. Ключ поставляется вместе с лезвием.
| номер заказа | номер по каталогу | поса- дочный размер | H | W | W1 | H1 | L1 | B | CD | ключ для сборки |
| левое исполнение | ||||||||||
| 5941706 | EVBSN19G1B14 | 1B | 19 | 1,4 | 1,15 | 15,5 | 90 | 1,80 | 14 | SCW5E |
| 5941708 | EVBSN26J1B15 | 1B | 26 | 1,4 | 1,15 | 21,5 | 110 | 1,80 | 15 | SCW5E |
| 5955391 | EVBSN19G1F16 | 1F | 19 | 1,6 | 1,30 | 15,5 | 90 | 1,80 | 16 | SCW5E |
| 5955392 | EVBSN26J1F17 | 1F | 26 | 1,6 | 1,30 | 21,5 | 110 | 1,80 | 17 | SCW5E |
| 5941707 | EVBSN19G0220 | 2 | 19 | 2,0 | — | 15,5 | 90 | 1,65 | — | SCW5E |
| 5941709 | EVBSN26J0230 | 2 | 26 | 2,0 | — | 21,5 | 110 | 1,65 | — | SCW5E |
| 5941710 | EVBSN26M0230 | 2 | 26 | 2,0 | — | 21,5 | 150 | 1,65 | — | SCW5E |
| 5941724 | EVBSN32M0250 | 2 | 32 | 2,0 | — | 25,1 | 150 | 1,65 | — | SCW5E |
| 5941721 | EVBSN26J0340 | 3 | 26 | 3,0 | — | 21,5 | 110 | 2,40 | — | SCW5E |
| 5941722 | EVBSN26M0340 | 3 | 26 | 3,0 | — | 21,5 | 150 | 2,40 | — | SCW5E |
| 5941725 | EVBSN32M0350 | 3 | 32 | 3,0 | — | 25,1 | 150 | 2,40 | — | SCW5E |
| 5941723 | EVBSN26J0440 | 4 | 26 | 4,0 | — | 21,5 | 110 | 3,40 | — | SCW5E |
| 5941726 | EVBSN32M0450 | 4 | 32 | 4,0 | — | 25,1 | 150 | 3,40 | — | SCW5E |
| 5977635 | EVBSN26J0540 | 5 | 26 | 5,0 | — | 21,5 | 110 | 4,40 | — | SCW5E |
| 5977637 | EVBSN32M0560 | 5 | 32 | 5,0 | — | 25,1 | 150 | 4,40 | — | SCW5E |
| 5977636 | EVBSN26J0640 | 6 | 26 | 6,0 | — | 21,5 | 110 | 5,40 | — | SCW8E |
| 5977638 | EVBSN32M0660 | 6 | 32 | 6,0 | — | 25,1 | 150 | 5,40 | — | SCW8E |
| 5977640 | EVBSN52X06120 | 6 | 53 | 6,0 | — | 45,3 | 260 | 5,40 | — | SCW8E |
| 5977639 | EVBSN32M0860 | 8 | 32 | 8,0 | — | 25,1 | 150 | 7,00 | — | SCW8E |
| 5977721 | EVBSN52X08120 | 8 | 53 | 8,0 | — | 45,3 | 260 | 7,00 | — | SCW8E |
