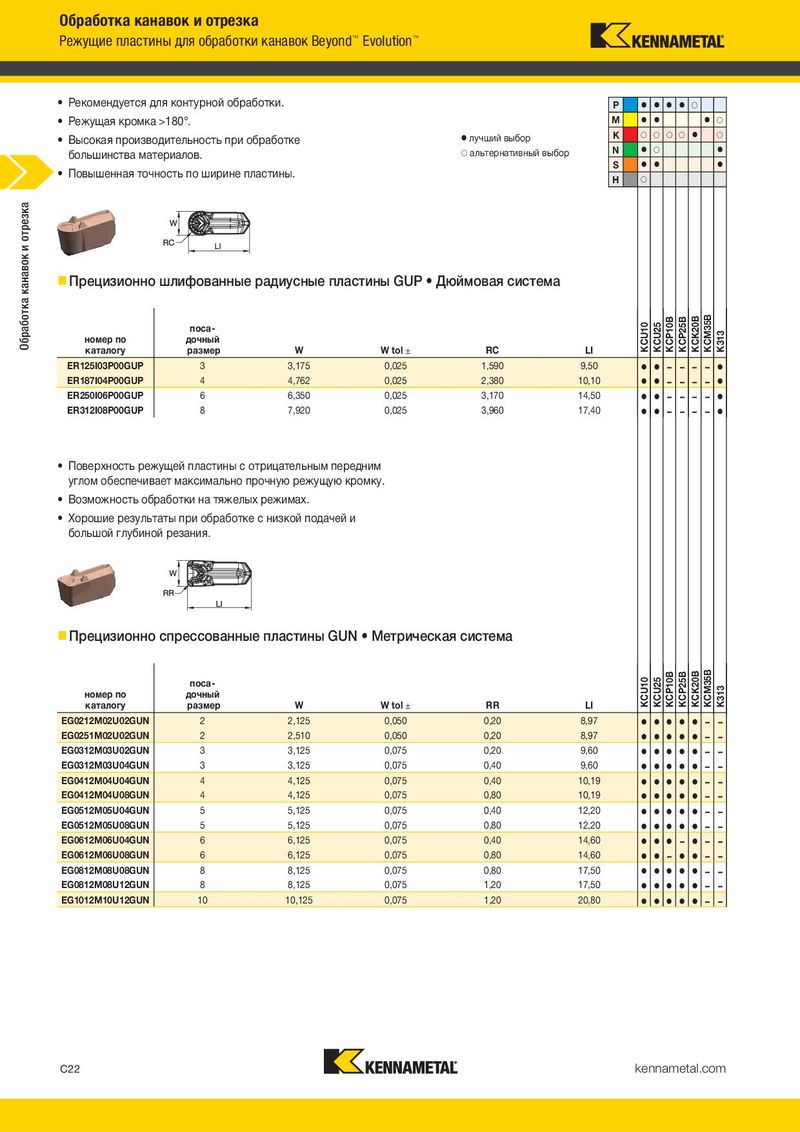

Основной каталог Kennametal невращающиеся инструменты - страница 432
Навигация
Цанги ER с внутренним охлаждением Kennametal 2024
Каталог Kennametal инновации 2019.1
Новинки Kennametal - весна 2026
Каталог Kennametal инновации 2020.2
Модульные инструментальные системы линейки KM4X Kennametal 2017
Сверла со сменными пластинами линейки Drill Fix PRO Kennametal 2024
Режущие пластины для обработки канавок Beyond ™ Evolution™ Режущие пластины для обработки канавок Beyond™ Evolution™
- Рекомендуется для контурной обработки. P
- Поверхность режущей пластины с отрицательным передним P
| • Режущая кромка >180°. | M | углом обеспечивает максимально прочную режущую кромку. | M | ||
| лучший выбор | K | • Возможность обработки на тяжелых режимах. | лучший выбор | K |
- Высокая производительность при обработке
альтернативный выбор N альтернативный выбор N
большинства материалов. Хорошие результаты при обработке с низкой подачей и S S
- Повышенная точность по ширине пластины. большой глубиной резания.
H H
- Прецизионно шлифованные радиусные пластины GUP Дюймовая система
поса- номер по дочный
| каталогу | размер | W | W tol ± | RC | LI | |||
| ER125I03P00GUP | 3 | 3,175 | 0,025 | 1,590 | 9,50 | – – – – | ||
| ER187I04P00GUP | 4 | 4,762 | 0,025 | 2,380 | 10,10 | – – – – | ||
| ER250I06P00GUP | 6 | 6,350 | 0,025 | 3,170 | 14,50 | – – – – | ||
| ER312I08P00GUP | 8 | 7,920 | 0,025 | 3,960 | 17,40 | – – – – |
- Поверхность режущей пластины с отрицательным передним углом обеспечивает максимально прочную режущую кромку.
- Возможность обработки на тяжелых режимах.
- Хорошие результаты при обработке с низкой подачей и большой глубиной резания.
- Прецизионно спрессованные пластины GUN Метрическая система
- Прецизионно спрессованные пластины GUN Дюймовая система
поса- номер по дочный
| размер каталогу | W | W tol ± | RR | LI | ||
| EG063I1FU05GUN | 1F | 1,600 | 0,050 | 0,20 | 9,00 | – – |
| EG130I03U05GUN | 3 | 3,302 | 0,075 | 0,20 | 9,60 | – – |
| EG130I03U1GUN | 3 | 3,302 | 0,075 | 0,40 | 9,60 | – – |
| EG192I04U1GUN | 4 | 4,877 | 0,075 | 0,40 | 10,19 | – – |
| EG192I04U2GUN | 4 | 4,878 | 0,075 | 0,79 | 10,19 | – – |
| EG255I06U1GUN | 6 | 6,477 | 0,075 | 0,40 | 14,58 | – – |
| EG255I06U2GUN | 6 | 6,477 | 0,075 | 0,80 | 14,58 | – – |
| EG317I08U3GUN | 8 | 8,052 | 0,075 | 1,19 | 17,46 | – – |
| EG380I10U3GUN | 10 | 9,651 | 0,075 | 1,20 | 20,80 | – – |
- Поверхность режущей пластины с отрицательным передним углом обеспечивает максимально прочную режущую кромку.
- Рекомендуется для контурной обработки.
- Режущая кромка >180°.
- Высокая производительность при обработке большинства материалов.
поса- номер по дочный
| размер каталогу | W | W tol ± | RR | LI | ||
| EG0212M02U02GUN | 2 | 2,125 | 0,050 | 0,20 | 8,97 | – – |
| EG0251M02U02GUN | 2 | 2,510 | 0,050 | 0,20 | 8,97 | – – |
| EG0312M03U02GUN | 3 | 3,125 | 0,075 | 0,20 | 9,60 | – – |
| EG0312M03U04GUN | 3 | 3,125 | 0,075 | 0,40 | 9,60 | – – |
| EG0412M04U04GUN | 4 | 4,125 | 0,075 | 0,40 | 10,19 | |
| EG0412M04U08GUN | 4 | 4,125 | 0,075 | 0,80 | 10,19 | – – |
| EG0512M05U04GUN | 5 | 5,125 | 0,075 | 0,40 | 12,20 | – – |
| EG0512M05U08GUN | 5 | 5,125 | 0,075 | 0,80 | 12,20 | – – |
| EG0612M06U04GUN | 6 | 6,125 | 0,075 | 0,40 | 14,60 | – – – |
| EG0612M06U08GUN | 6 | 6,125 | 0,075 | 0,80 | 14,60 | – – – |
| EG0812M08U08GUN | 8 | 8,125 | 0,075 | 0,80 | 17,50 | – – |
| EG0812M08U12GUN | 8 | 8,125 | 0,075 | 1,20 | 17,50 | – – |
| EG1012M10U12GUN | 10 | 10,125 | 0,075 | 1,20 | 20,80 | – – |
- Прецизионно спрессованные радиусные пластины GUN Метрическая система
поса- номер по дочный
| размер каталогу | W | W tol ± | RC | LI | ||
| ER0312M03U00GUN | 3 | 3,125 | 0,075 | 1,560 | 9,60 | – – |
| ER0412M04U00GUN | 4 | 4,125 | 0,075 | 2,060 | 10,20 | – – |
| ER0512M05U00GUN | 5 | 5,125 | 0,075 | 2,560 | 12,20 | – – |
| ER0612M06U00GUN | 6 | 6,125 | 0,075 | 3,060 | 14,60 | – – |
| ER0812M08U00GUN | 8 | 8,125 | 0,075 | 4,060 | 17,47 | – – |
| номер по каталогу | поса- дочный размер | W | W tol± | RR | LI | KCU10 KCU25 KCP10B KCP25B KCK20B KCM35B K313 |
| EG0212M02U02GUN | 2 | 2,125 | 0,050 | 0,20 | 8,97 | � � � � � – – |
| EG0251M02U02GUN | 2 | 2,510 | 0,050 | 0,20 | 8,97 | � � � � � – – |
| EG0312M03U02GUN | 3 | 3,125 | 0,075 | 0,20 | 9,60 | � � � � � – – |
| EG0312M03U04GUN | 3 | 3,125 | 0,075 | 0,40 | 9,60 | � � � � � – – |
| EG0412M04U04GUN | 4 | 4,125 | 0,075 | 0,40 | 10,19 | � � � � � – – |
| EG0412M04U08GUN | 4 | 4,125 | 0,075 | 0,80 | 10,19 | � � � � � – – |
| EG0512M05U04GUN | 5 | 5,125 | 0,075 | 0,40 | 12,20 | � � � � � – – |
| EG0512M05U08GUN | 5 | 5,125 | 0,075 | 0,80 | 12,20 | � � � � � – – |
| EG0612M06U04GUN | 6 | 6,125 | 0,075 | 0,40 | 14,60 | � � � – � – – |
| EG0612M06U08GUN | 6 | 6,125 | 0,075 | 0,80 | 14,60 | � � – � � – – |
| EG0812M08U08GUN | 8 | 8,125 | 0,075 | 0,80 | 17,50 | � � � � � – – |
| EG0812M08U12GUN | 8 | 8,125 | 0,075 | 1,20 | 17,50 | � � � � � – – |
| EG1012M10U12GUN | 10 | 10,125 | 0,075 | 1,20 | 20,80 | � � � � � – – |
