Картриджи Kendex™
Пластины Kendex с задним углом
F
- CTFP 90°
P
F 90˚
0˚
L1
D min

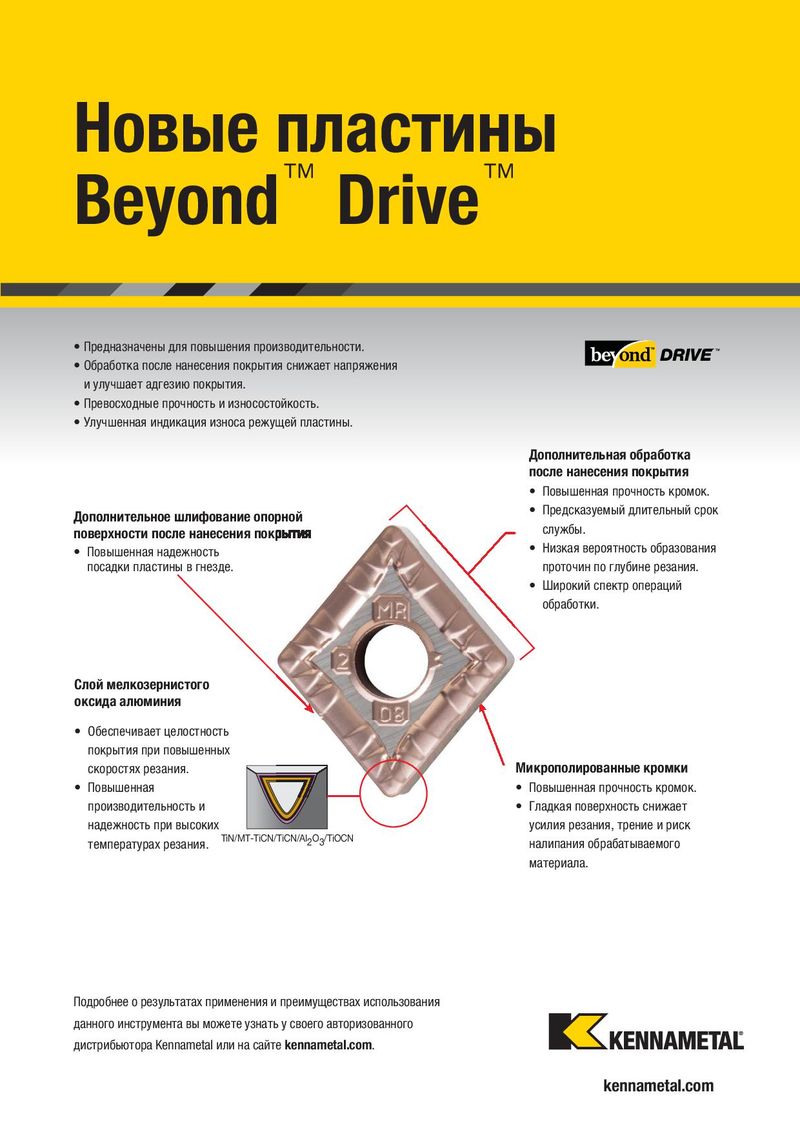

Новые пластины
Beyond™ Drive™
номер номер эталонная
| заказа | по каталогу | D min | F | L1 | F° | P° | пластина | |
| правое исполнение | ||||||||
| 2116588 | CTFPR10CA11 | 40 | 14,0 | 50 | 0.0 | 5.0 | TP..110304/TP..221 | |
| 1746442 | CTFPR12CA16 | 50 | 20,0 | 55 | 0.0 | 5.0 | TP..160308/TP..322 | |
| 2582207 | CTFPR20CA22 | 70 | 25,0 | 70 | 0.0 | 5.0 | TP..220408/TP..432 | |
| левое исполнение | ||||||||
| 2114034 | CTFPL10CA11 | 40 | 14,0 | 50 | 0.0 | 5.0 | TP..110304/TP..221 |
- Комплектующие
винт с винт с потайной потайной
| винт | радиальный | осевой | головкой и головкой и | ||||||||||||
| опорная | опорной шести- | винт | шести- | регулиро- | шести- | регулиро- | канавкой канавкой шести- | ||||||||
| D min | пластина пластины гранник прижим | клина | гранник | вочный винт | гранник | вочный винт | для СОЖ | для СОЖ гранник | шайба | ||||||
| 40 | — | — | — | CKM34 | STCM38 | 2 мм | KUAM28 | 2 мм | KUAM30 | 191.405 | — 4 мм | CSWM 060 050 | |||
| 50 | — | — | — | CKM34 | STCM38 | 2 мм | KUAM22 | 2 мм | KUAM31 | — | 191.406 | 4 мм | CSWM 060 050 | ||
| 70 | SM837 | MS125 | 2.5 мм | CKM35 | STCM8 | 4 мм | KUAM25 | 2.5 мм | KUAM32 | — | 191.407 | 5 мм | CSWM 080 050 |
- Предназначены для повышения производительности.
- Обработка после нанесения покрытия снижает напряжения и улучшает адгезию покрытия.
- Превосходные прочность и износостойкость.
- Улучшенная индикация износа режущей пластины.
Дополнительная обработка
после нанесения покрытия
- Повышенная прочность кромок.
- Предсказуемый длительный срок
Дополнительное шлифование опорной
поверхности после нанесения покрытия службы.
- Повышенная надежность
- Низкая вероятность образования
посадки пластины в гнезде. проточин по глубине резания.
- Широкий спектр операций обработки.
Слой мелкозернистого
оксида алюминия
- Обеспечивает целостность покрытия при повышенных скоростях резания. Микрополированные кромки
- Повышенная
- Повышенная прочность кромок.
| производительность и | • Гладкая поверхность снижает | ||
| надежность при высоких | усилия резания, трение и риск | ||
| температурах резания. | TiN/MT-TiCN/TiCN/Al2O3/TiOCN | налипания обрабатываемого |
материала.
