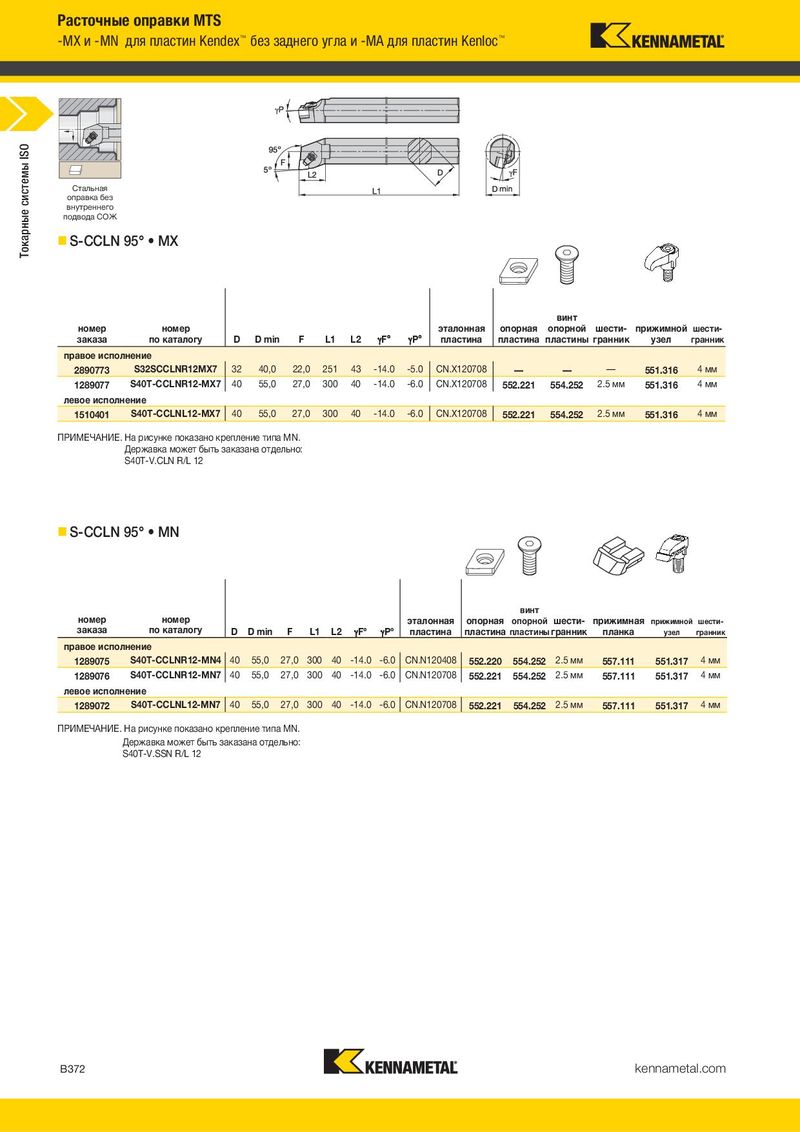

Расточные оправки MTS Расточные оправки MTS
| Стальная | Стальная |
| оправка без | оправка без |
| внутреннего | внутреннего |
| подвода СОЖ | подвода СОЖ |
- S-CCLN 95° • MX
- S-CSSN 45° • MX
F 45° FA 45° D L2
L1A L1 D min
винт винт
номер номер эталонная опорная опорной шести- прижимной шести- номер номер эталонная опорная опорной шести- прижимной шести-
| заказа | по каталогу D | D min | F | L1 | L2 | F | P | пластина | пластина пластины гранник | узел | гранник | ||||
| правое исполнение | |||||||||||||||
| 2890773 | S32SCCLNR12MX7 | 32 | 40,0 | 22,0 | 251 | 43 | -14.0 | -5.0 | CN.X120708 | — | — — | 551.316 | 4 мм | ||
| 1289077 | S40T-CCLNR12-MX7 | 40 | 55,0 | 27,0 | 300 | 40 | -14.0 -6.0 | CN.X120708 | 552.221 | 554.252 | 2.5 мм | 551.316 | 4 мм | ||
| левое исполнение | |||||||||||||||
| 1510401 | S40T-CCLNL12-MX7 | 40 | 55,0 | 27,0 | 300 | 40 | -14.0 -6.0 | CN.X120708 | 552.221 | 554.252 | 2.5 мм | 551.316 | 4 мм |
| заказа | по каталогу | D | D min | F | L1 | L2 | L1A | FA | пластина | пластина пластины гранник | узел | гранник | ||||
| правое исполнение | ||||||||||||||||
| 1873498 | S40T-CSSNR12-MX7 | 40 | 55,0 | 27,0 | 300 | 67,0 | 8,3 | 8,3 | SN.X120708 | 552.232 | 554.252 | 2.5 мм | 551.316 | 4 мм | ||
| левое исполнение | ||||||||||||||||
| 1873499 | S40T-CSSNL12-MX7 | 40 | 55,0 | 27,0 | 300 | 67,0 | 8,3 | 8,3 | SN.X120708 | 552.232 | 554.252 | 2.5 мм | 551.316 | 4 мм |
ПРИМЕЧАНИЕ. На рисунке показано крепление типа MX. Державка может быть заказана отдельно: ПРИМЕЧАНИЕ. На рисунке показано крепление типа MN. S40T-V.SSN R/L 12 Державка может быть заказана отдельно:
S40T-V.CLN R/L 12
- S-CCLN 95° • MN
Стальная винт оправка без
| номер | номер | эталонная | опорная | опорной шести- | прижимная | внутреннего | ||
| прижимной шести- | ||||||||
| заказа | по каталогу | подвода СОЖ |
| DDmin | F | пластина P° F° L2 L1 пластина пластиныгранник | планка | узел | гранник | |||||
| правое исполнение | S-CSYN 85° • MN | |||||||||
| 1289075 | S40T-CCLNR12-MN4 | 40 | 55,0 | 27,0 300 40 -14.0 -6.0 CN.N120408 | 552.220 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм |
| 1289076 | S40T-CCLNR12-MN7 | 40 | 55,0 | 27,0 300 40 -14.0 -6.0 CN.N120708 | 552.221 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм |
| левое исполнение | ||||||||||
| 1289072 | S40T-CCLNL12-MN7 | 40 | 55,0 | 27,0 300 40 -14.0 -6.0 CN.N120708 | 552.221 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм |
| ПРИМЕЧАНИЕ. На рисунке показано крепление типа MN. | винт |
Державка может быть заказана отдельно: номер номер эталонная опорная опорной шести- прижимная прижимной шести-
| S40T-V.SSN R/L 12 | заказа | по каталогу | D | D min | F | L1 | L2 | L1A | пластина | пластина пластины гранник | планка | узел | гранник | ||||
| правое исполнение | |||||||||||||||||
| 1245016 | S40T-CSYNR12-MN7 | 40 | 55,0 | 27,0 | 300 | 67,0 | 1,0 | SN.N120708 | 552.232 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм |
ПРИМЕЧАНИЕ. На рисунке показано крепление типа MN. Державку можно заказать отдельно: S40T-V.SYN R/L 08
