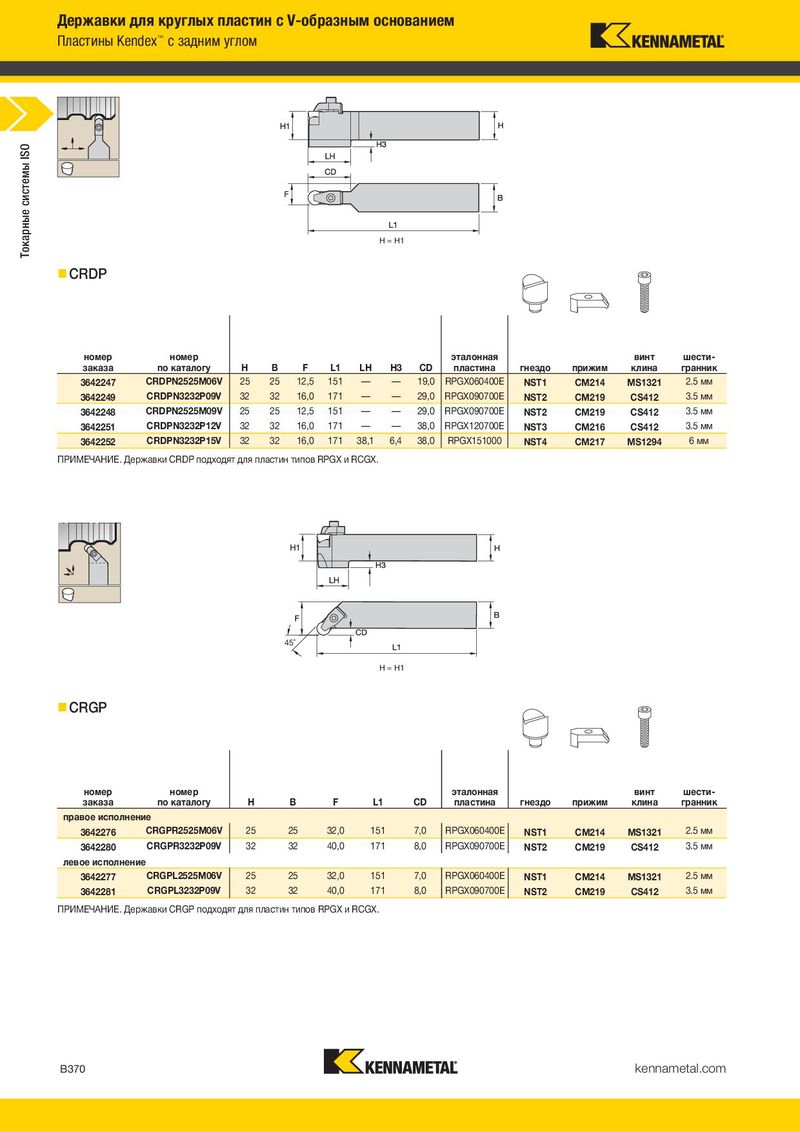

Державки для круглых пластин с V-образным основанием Расточные оправки Kendex™
Стальная оправка с внутренним подводом СОЖ
H = H1
- CRDP
- A-CTFP 90°
винт
номер номер эталонная винт шести- номер номер по эталонная опорная опорной шести- винт шести-
| заказа | по каталогу | H | B | F | L1 | LH | H3 | CD | пластина | гнездо | прижим | клина | гранник | |
| 3642247 | CRDPN2525M06V | 25 | 25 | 12,5 | 151 | — | — | 19,0 | RPGX060400E | NST1 | CM214 | MS1321 | 2.5 мм | |
| 3642249 | CRDPN3232P09V | 32 | 32 | 16,0 | 171 | — | — | 29,0 | RPGX090700E | NST2 | CM219 | CS412 | 3.5 мм | |
| 3642248 | CRDPN2525M09V | 25 | 25 | 12,5 | 151 | — | — | 29,0 | RPGX090700E | NST2 | CM219 | CS412 | 3.5 мм | |
| 3642251 | CRDPN3232P12V | 32 | 32 | 16,0 | 171 | — | — | 38,0 | RPGX120700E | NST3 | CM216 | CS412 | 3.5 мм | |
| 3642252 | CRDPN3232P15V | 32 | 32 | 16,0 | 171 | 38,1 | 6,4 | 38,0 | RPGX151000 | NST4 | CM217 | MS1294 | 6 мм | |
| ПРИМЕЧАНИЕ. Державки CRDP подходят для пластин типов RPGX и RCGX. |
| заказа | каталогу | D | D min | F | L1 | CS F° | пластина | пластинапластины гранник прижим | клина | гранник | ||||||
| правое исполнение | ||||||||||||||||
| 1886492 | A16RCTFPR11 | 16 | 20,0 | 11,0 | 200 | 1/8-27 NPT | -4.0 | TP..110304 | — | — | — | CKM19 | STCM9 | 2.5 мм | ||
| 1098051 | A20QCTFPR11 | 20 | 25,0 | 13,0 | 180 | 1/8-27 NPT | 0.0 | TP..110304 | SM815 | MS961 | — | CKM19 | STCM9 | 2.5 мм | ||
| 1098053 | A25RCTFPR16 | 25 | 32,0 | 17,0 | 200 | 1/4-18 NPT | -3.0 | TP..160308 | SM841 | MS110 | 2 мм | CKM10 | STCM8 | 4 мм | ||
| 1098055 | A32SCTFPR16 | 32 | 40,0 | 22,0 | 250 | 1/4-18 NPT | -3.0 | TP..160308 | SM841 | MS110 | 2 мм | CKM10 | STCM8 | 4 мм | ||
| 1886494 | A40VCTFPR16 | 40 | 48,0 | 27,0 | 400 | 1/4-18 NPT | -3.0 | TP..160308 | SM841 | MS110 | 2 мм | CKM10 | STCM8 | 4 мм | ||
| левое исполнение | ||||||||||||||||
| 1098054 | A25RCTFPL16 | 25 | 32,0 | 17,0 | 200 | 1/4-18 NPT | -3.0 | TP..160308 | SM841 | MS110 | 2 мм | CKM10 | STCM8 | 4 мм | ||
| 1098056 | A32SCTFPL16 | 32 | 40,0 | 22,0 | 250 | 1/4-18 NPT | -3.0 | TP..160308 | SM841 | MS110 | 2 мм | CKM10 | STCM8 | 4 мм |
45˚ Стальная H = H1 оправка с внутренним подводом СОЖ
- CRGP
- A-CTUP 93°
винт
| номер | номер | эталонная | винт | шести- | номер | номер | эталонная | опорная | опорной | винт | шести- | |||||||||||||||
| заказа | по каталогу | H | B | F | L1 | CD | пластина | гнездо | прижим | клина | гранник | заказа | по каталогу | D | D min | F | L1 | CS пластина | пластина | пластины | прижим | клина | гранник | |||
| правое исполнение | правое исполнение | |||||||||||||||||||||||||
| 3642276 | CRGPR2525M06V | 25 | 25 | 32,0 | 151 | 7,0 | RPGX060400E | NST1 | CM214 | MS1321 | 2.5 мм | 1098057 | A16MCTUPR11 | 16 | 20,0 | 11,0 | 150 | 1/8-27 NPT TP..110304 | SM815 | MS961 | CKM19 | STCM9 | 2.5 мм | |||
| 3642280 | CRGPR3232P09V | 32 | 32 | 40,0 | 171 | 8,0 | RPGX090700E | NST2 | CM219 | CS412 | 3.5 мм | |||||||||||||||
| левое исполнение | ||||||||||||||||||||||||||
| левое исполнение | 1098058 | A16MCTUPL11 | 16 | 20,0 | 11,0 | 150 | 1/8-27 NPT TP..110304 | SM815 | MS961 | CKM19 | STCM9 | 2.5 мм | ||||||||||||||
| 3642277 | CRGPL2525M06V | 25 | 25 | 32,0 | 151 | 7,0 | RPGX060400E | NST1 | CM214 | MS1321 | 2.5 мм | |||||||||||||||
| 3642281 | CRGPL3232P09V | 32 | 32 | 40,0 | 171 | 8,0 | RPGX090700E | NST2 | CM219 | CS412 | 3.5 мм |
ПРИМЕЧАНИЕ. Державки CRGP подходят для пластин типов RPGX и RCGX.
