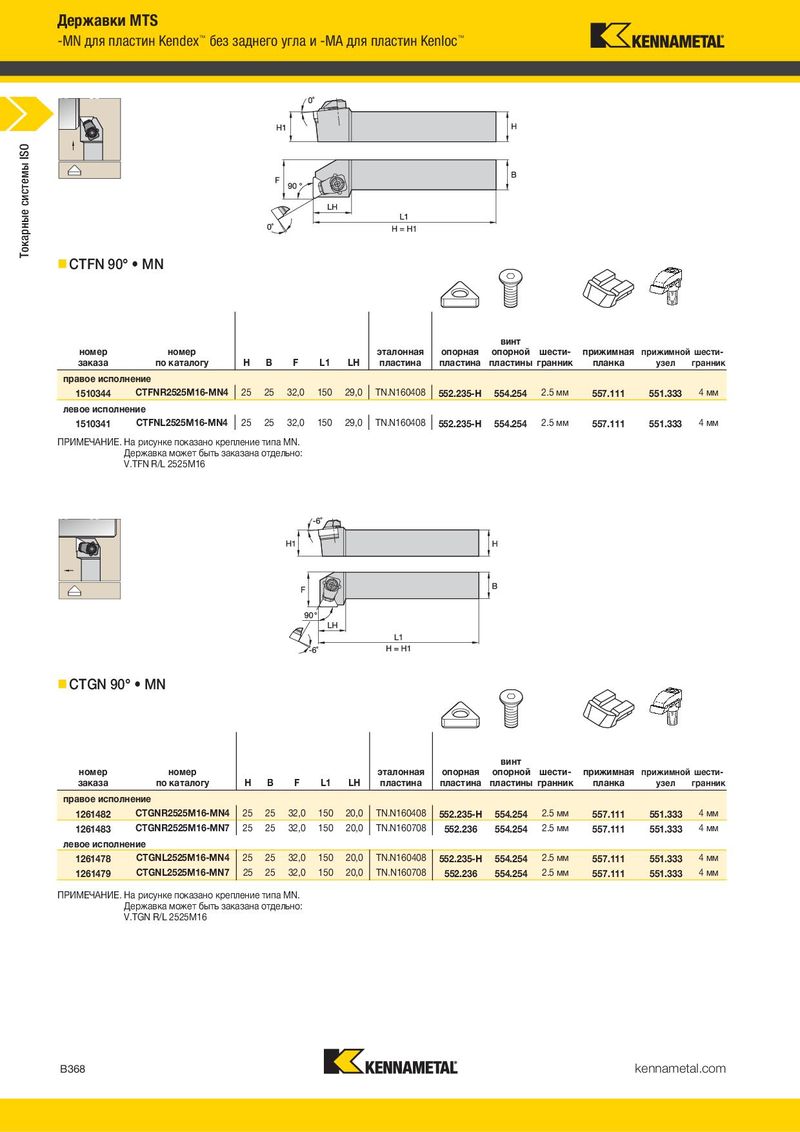

Основной каталог Kennametal невращающиеся инструменты - страница 390
Навигация
Цанги ER с внутренним охлаждением Kennametal 2024
Каталог Kennametal инновации 2019.1
Новинки Kennametal - весна 2026
Каталог Kennametal инновации 2020.2
Модульные инструментальные системы линейки KM4X Kennametal 2017
Сверла со сменными пластинами линейки Drill Fix PRO Kennametal 2024
-MN для пластин Kendex™ без заднего угла и -MA для пластин Kenloc™ -MX для пластин Kendex™ без заднего угла
- CTFN 90° • MN
- CWLN 95° • MX
винт винт
номер номер эталонная опорная опорной шести- прижимная прижимной шести- номер номер эталонная опорная опорной шести- прижимной шести-
| заказа | по каталогу | H | B | F | L1 | LH | пластина | пластина | пластины гранник | планка | узел | гранник | |||
| правое исполнение | |||||||||||||||
| 1510344 | CTFNR2525M16-MN4 | 25 | 25 | 32,0 | 150 | 29,0 | TN.N160408 | 552.235-H | 554.254 | 2.5 мм | 557.111 | 551.333 | 4 мм | ||
| левое исполнение | |||||||||||||||
| 1510341 | CTFNL2525M16-MN4 | 25 | 25 | 32,0 | 150 | 29,0 | TN.N160408 | 552.235-H | 554.254 | 2.5 мм | 557.111 | 551.333 | 4 мм |
| заказа | по каталогу | H | B | F | L1 | LH | пластина | пластина | пластины | гранник | узел | гранник | ||
| правое исполнение | ||||||||||||||
| 1873227 | CWLNR3225P08-MX7 | 32 | 25 | 32,0 | 170 | 32,0 | WN.X080708 | 552.210 | 554.252 | 2.5 мм | 551.316 | 4 мм | ||
| левое исполнение | ||||||||||||||
| 1873224 | CWLNL2525M08-MX7 | 25 | 25 | 32,0 | 150 | 32,0 | WN.X080708 | 552.210 | 554.252 | 2.5 мм | 551.316 | 4 мм |
ПРИМЕЧАНИЕ. На рисунке показано крепление типа MN. Державка может быть заказана отдельно: V.TFN R/L 2525M16
- CTGN 90° • MN
винт
номер номер эталонная опорная опорной шести- прижимная прижимной шести-
| заказа | по каталогу H | B | F | L1 | LH | пластина | пластина | пластины гранник | планка | узел | гранник | |||
| правое исполнение | ||||||||||||||
| 1261482 | CTGNR2525M16-MN4 | 25 | 25 | 32,0 | 150 | 20,0 | TN.N160408 | 552.235-H | 554.254 | 2.5 мм | 557.111 | 551.333 | 4 мм | |
| 1261483 | CTGNR2525M16-MN7 | 25 | 25 | 32,0 | 150 | 20,0 | TN.N160708 | 552.236 | 554.254 | 2.5 мм | 557.111 | 551.333 | 4 мм | |
| левое исполнение | ||||||||||||||
| 1261478 | CTGNL2525M16-MN4 | 25 | 25 | 32,0 | 150 | 20,0 | TN.N160408 | 552.235-H | 554.254 | 2.5 мм | 557.111 | 551.333 | 4 мм | |
| 1261479 | CTGNL2525M16-MN7 | 25 | 25 | 32,0 | 150 | 20,0 | TN.N160708 | 552.236 | 554.254 | 2.5 мм | 557.111 | 551.333 | 4 мм |
ПРИМЕЧАНИЕ. На рисунке показано крепление типа MN. Державка может быть заказана отдельно: V.TGN R/L 2525M16
