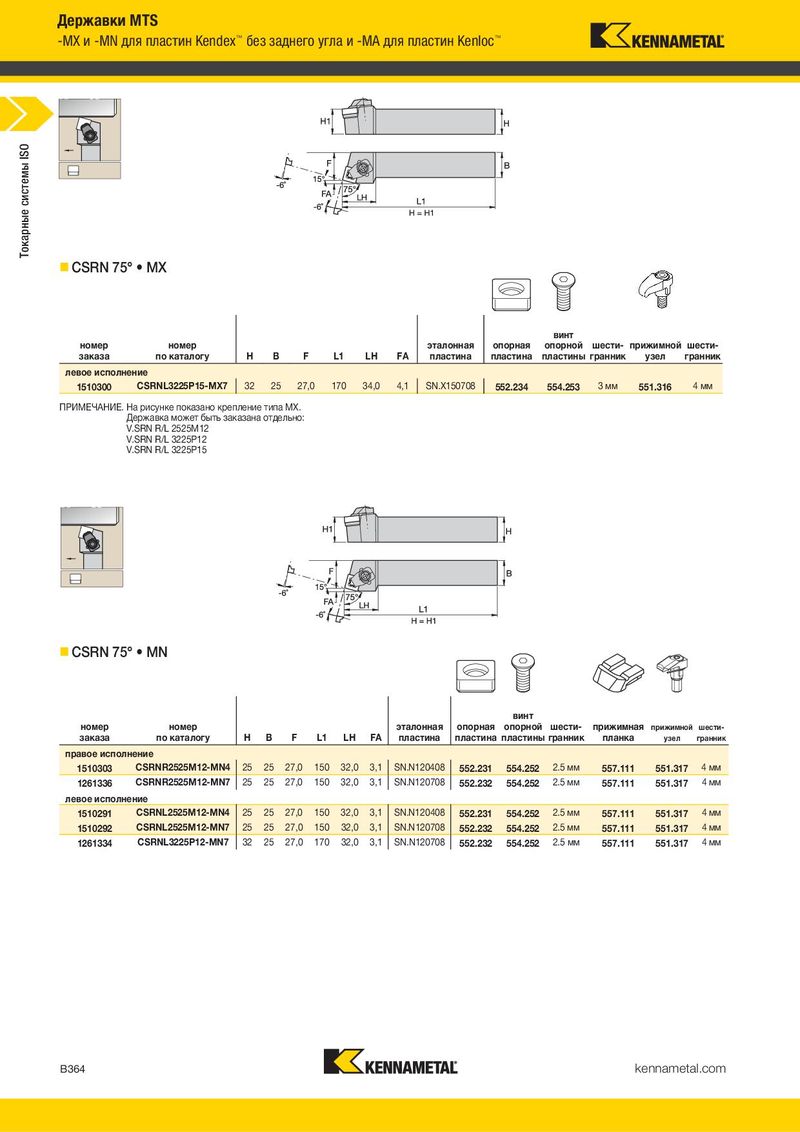

- CSRN 75° • MX
- CSSN 45° • MX
винт
номер номер эталонная опорная опорной шести- прижимной шести-
| заказа | по каталогу | H | B | F | L1 | LH | FA | пластина | пластина | пластины гранник | узел | гранник | |||
| левое исполнение | |||||||||||||||
| 1510300 | CSRNL3225P15-MX7 | 32 | 25 | 27,0 | 170 | 34,0 | 4,1 | SN.X150708 | 552.234 | 554.253 | 3 мм | 551.316 | 4 мм |
ПРИМЕЧАНИЕ. На рисунке показано крепление типа MX. Державка может быть заказана отдельно: V.SRN R/L 2525M12 V.SRN R/L 3225P12
V.SRN R/L 3225P15
винт
номер номер эталонная опорная опорной шести- прижимной шести-
| заказа | по каталогу H | B | F | L1 | LH | FA | L1A | пластина | пластина | пластины | гранник | узел | гранник | ||
| правое исполнение | |||||||||||||||
| 1261367 | CSSNR2525M12-MX7 | 25 | 25 | 32,0 | 150 | 35,0 | 8,3 | 8,3 | SN.X120708 | 552.232 | 554.252 | 2.5 мм | 551.316 | 4 мм | |
| 1261378 | CSSNR3225P15-MX7 | 32 | 25 | 32,0 | 159 | 37,0 | 10,6 | 10,6 | SN.X150708 | 552.234 | 554.253 | 3 мм | 551.316 | 4 мм | |
| левое исполнение | |||||||||||||||
| 1261350 | CSSNL2525M12-MX7 | 25 | 25 | 23,7 | 150 | 35,0 | 8,6 | 8,3 | SN.X120708 | 552.232 | 554.252 | 2.5 мм | 551.316 | 4 мм |
- CSSN 45° • MN
CSRN 75° • MN
винт
номер номер эталонная опорная опорной шести- прижимная прижимной шести-
| заказа | по каталогу H | B | F | L1 | LH | FA | пластина | пластина пластины гранник | планка | узел | гранник | ||||
| правое исполнение | |||||||||||||||
| 1510303 | CSRNR2525M12-MN4 | 25 | 25 | 27,0 | 150 | 32,0 | 3,1 | SN.N120408 | 552.231 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм | |
| 1261336 | CSRNR2525M12-MN7 | 25 | 25 | 27,0 | 150 | 32,0 | 3,1 | SN.N120708 | 552.232 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм | |
| левое исполнение | |||||||||||||||
| 1510291 | CSRNL2525M12-MN4 | 25 | 25 | 27,0 | 150 | 32,0 | 3,1 | SN.N120408 | 552.231 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм | |
| 1510292 | CSRNL2525M12-MN7 | 25 | 25 | 27,0 | 150 | 32,0 | 3,1 | SN.N120708 | 552.232 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм | |
| 1261334 | CSRNL3225P12-MN7 | 32 | 25 | 27,0 | 170 | 32,0 | 3,1 | SN.N120708 | 552.232 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм |
винт
номер номер эталонная опорная опорной шести- прижимная прижимной шести-
| заказа | по каталогу H | FA LH L1 F B L1A | пластина | пластина пластины гранник | планка | узел | гранник | ||||
| правое исполнение | |||||||||||
| 1261366 | CSSNR2525M12-MN7 | 25 25 32,0 142 35,0 8,3 | 8,3 | SN.N120708 | 552.232 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм | |
| 1261370 | CSSNR3225P12-MN4 | 32 25 32,0 162 35,0 8,3 | 8,3 | SN.N120408 | 552.231 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм | |
| 1261371 | CSSNR3225P12-MN7 | 32 25 32,0 162 35,0 8,3 | 8,3 | SN.N120708 | 552.232 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм | |
| левое исполнение | |||||||||||
| 1261349 | CSSNL2525M12-MN7 | 25 25 32,0 142 35,0 8,3 | 8,3 | SN.N120708 | 552.232 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм | |
| 1261353 | CSSNL3225P12-MN4 | 32 25 32,0 162 35,0 8,3 | 8,3 | SN.N120408 | 552.231 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм | |
| 1261354 | CSSNL3225P12-MN7 | 32 25 32,0 162 35,0 8,3 | 8,3 | SN.N120708 | 552.232 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм |
