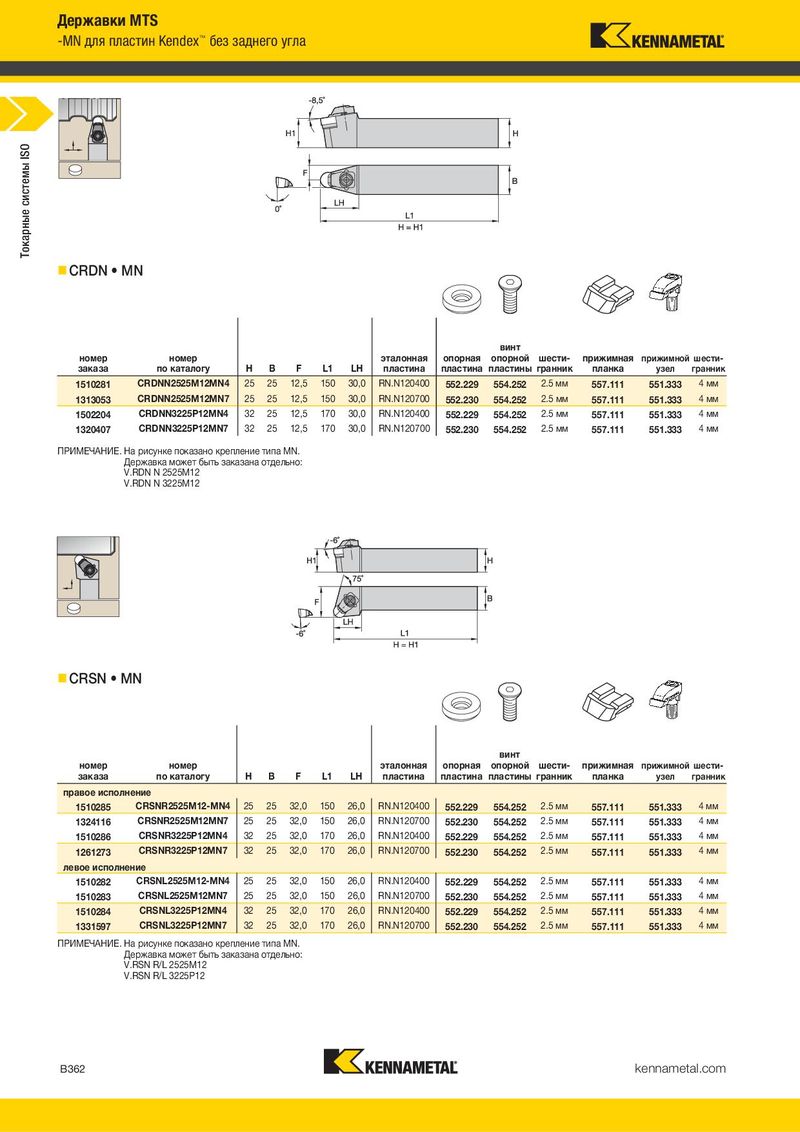

-MN для пластин Kendex™ без заднего угла -MX и -MN для пластин Kendex™ без заднего угла и -MA для пластин Kenloc ™
- CRDN • MN
- CSDN • MX
винт винт
| номер | номер | эталонная | опорная | опорной | шести- | прижимная | прижимной шести- | ||||||
| заказа | по каталогу H | B | F | L1 | LH | пластина | пластина пластины гранник | планка | узел | гранник | |||
| 1510281 | CRDNN2525M12MN4 | 25 | 25 | 12,5 | 150 | 30,0 | RN.N120400 | 552.229 | 554.252 | 2.5 мм | 557.111 | 551.333 | 4 мм |
| 1313053 | CRDNN2525M12MN7 | 25 | 25 | 12,5 | 150 | 30,0 | RN.N120700 | 552.230 | 554.252 | 2.5 мм | 557.111 | 551.333 | 4 мм |
| 1502204 | CRDNN3225P12MN4 | 32 | 25 | 12,5 | 170 | 30,0 | RN.N120400 | 552.229 | 554.252 | 2.5 мм | 557.111 | 551.333 | 4 мм |
| 1320407 | CRDNN3225P12MN7 | 32 | 25 | 12,5 | 170 | 30,0 | RN.N120700 | 552.230 | 554.252 | 2.5 мм | 557.111 | 551.333 | 4 мм |
| номер | номер | эталонная | опорная | опорной | шести- | прижимной | шести- | ||||||||
| заказа | по каталогу | H | B | F | L1 | LH | пластина | пластина | пластины | гранник | узел | гранник | |||
| 2891696 | CSDNN2525M12MX7 | 25 | 25 | 12,5 | 151 | 36,0 | SNGX120708 | 552.232 | 554.252 | 2.5 мм | 551.316 | 4 мм |
ПРИМЕЧАНИЕ. На рисунке показано крепление типа MN. Державка может быть заказана отдельно: V.RDN N 2525M12 V.RDN N 3225M12
- CSKN 75° • MN
CRSN • MN
винт
номер номер эталонная опорная опорной шести- прижимная прижимной шести-
| заказа | по каталогу H | B | F | L1 | LH | пластина | пластина пластины гранник | планка | узел | гранник | |||
| правое исполнение | |||||||||||||
| 1510285 | CRSNR2525M12-MN4 | 25 | 25 | 32,0 | 150 | 26,0 | RN.N120400 | 552.229 | 554.252 | 2.5 мм | 557.111 | 551.333 | 4 мм |
| 1324116 | CRSNR2525M12MN7 | 25 | 25 | 32,0 | 150 | 26,0 | RN.N120700 | 552.230 | 554.252 | 2.5 мм | 557.111 | 551.333 | 4 мм |
| 1510286 | CRSNR3225P12MN4 | 32 | 25 | 32,0 | 170 | 26,0 | RN.N120400 | 552.229 | 554.252 | 2.5 мм | 557.111 | 551.333 | 4 мм |
| 1261273 | CRSNR3225P12MN7 | 32 | 25 | 32,0 | 170 | 26,0 | RN.N120700 | 552.230 | 554.252 | 2.5 мм | 557.111 | 551.333 | 4 мм |
| левое исполнение | |||||||||||||
| 1510282 | CRSNL2525M12-MN4 | 25 | 25 | 32,0 | 150 | 26,0 | RN.N120400 | 552.229 | 554.252 | 2.5 мм | 557.111 | 551.333 | 4 мм |
| 1510283 | CRSNL2525M12MN7 | 25 | 25 | 32,0 | 150 | 26,0 | RN.N120700 | 552.230 | 554.252 | 2.5 мм | 557.111 | 551.333 | 4 мм |
| 1510284 | CRSNL3225P12MN4 | 32 | 25 | 32,0 | 170 | 26,0 | RN.N120400 | 552.229 | 554.252 | 2.5 мм | 557.111 | 551.333 | 4 мм |
| 1331597 | CRSNL3225P12MN7 | 32 | 25 | 32,0 | 170 | 26,0 | RN.N120700 | 552.230 | 554.252 | 2.5 мм | 557.111 | 551.333 | 4 мм |
ПРИМЕЧАНИЕ. На рисунке показано крепление типа MN. Державка может быть заказана отдельно: V.RSN R/L 2525M12 V.RSN R/L 3225P12
винт
номер номер эталонная опорная опорной шести- прижимная прижимной шести-
| заказа | по каталогу H | B | F | L1 | LH | L1A | пластина | пластинапластины гранник | планка | узел | гранник | ||||
| правое исполнение | |||||||||||||||
| 1261315 | CSKNR2525M12-MN7 | 25 | 25 | 32,0 | 150 | 27,0 | 3,0 | SN.N120708 | 552.232 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм | |
| левое исполнение | |||||||||||||||
| 1261299 | CSKNL2525M12-MN4 | 25 | 25 | 32,0 | 150 | 27,0 | 3,0 | SN.N120408 | 552.231 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм | |
| 1261300 | CSKNL2525M12-MN7 | 25 | 25 | 32,0 | 150 | 27,0 | 3,0 | SN.N120708 | 552.232 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм |
ПРИМЕЧАНИЕ. На рисунке показано крепление типа MX. Державка может быть заказана отдельно: V.SKN R/L 2525M12
