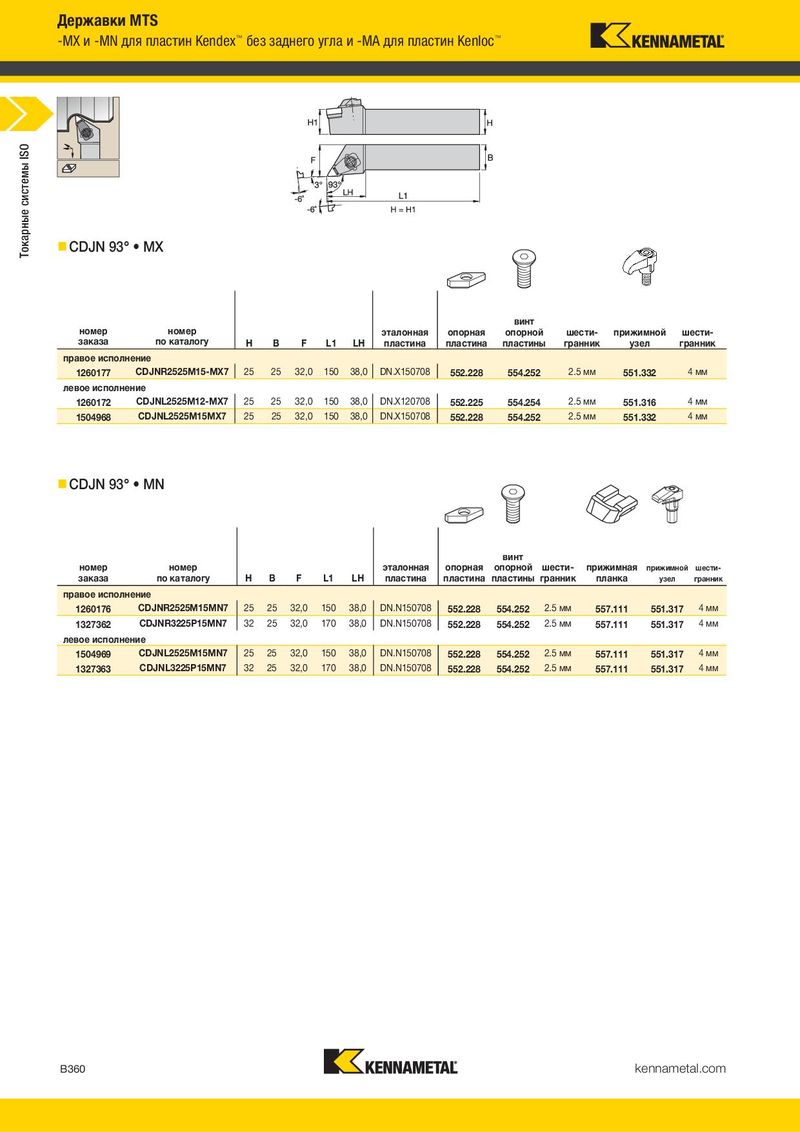

-MX и -MN для пластин Kendex™ без заднего угла и -MA для пластин Kenloc™ -MX, -MN и -MF для пластин Kendex™ без заднего угла
- CELN 97,5° • MX
CDJN 93° • MX
винт
| номер | номер | эталонная | опорная | опорной | шести- | прижимной | шести- | ||||||
| заказа | по каталогу H | B | F | L1 | LH | пластина | пластина | пластины | гранник | узел | гранник | ||
| правое исполнение | |||||||||||||
| 1260177 | CDJNR2525M15-MX7 | 25 | 25 | 32,0 | 150 | 38,0 | DN.X150708 | 552.228 | 554.252 | 2.5 мм | 551.332 | 4 мм | |
| левое исполнение | |||||||||||||
| 1260172 | CDJNL2525M12-MX7 | 25 | 25 | 32,0 | 150 | 38,0 | DN.X120708 | 552.225 | 554.254 | 2.5 мм | 551.316 | 4 мм | |
| 1504968 | CDJNL2525M15MX7 | 25 | 25 | 32,0 | 150 | 38,0 | DN.X150708 | 552.228 | 554.252 | 2.5 мм | 551.332 | 4 мм |
- CDJN 93° • MN
винт
| номер | номер | эталонная | опорная | опорной | шести- | прижимная | прижимной | шести- | ||||||
| заказа | по каталогу H | B | F | L1 | LH | пластина | пластина | пластины гранник | планка | узел | гранник | |||
| правое исполнение | ||||||||||||||
| 1260176 | CDJNR2525M15MN7 | 25 | 25 | 32,0 | 150 | 38,0 | DN.N150708 | 552.228 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм | |
| 1327362 | CDJNR3225P15MN7 | 32 | 25 | 32,0 | 170 | 38,0 | DN.N150708 | 552.228 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм | |
| левое исполнение | ||||||||||||||
| 1504969 | CDJNL2525M15MN7 | 25 | 25 | 32,0 | 150 | 38,0 | DN.N150708 | 552.228 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм | |
| 1327363 | CDJNL3225P15MN7 | 32 | 25 | 32,0 | 170 | 38,0 | DN.N150708 | 552.228 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм |
винт номер номер
эталонная опорная опорной шести- прижимной шести-
| заказа | по каталогу | H | B | F | L1 | LH | пластина | пластина | пластины | гранник | узел | гранник | ||
| правое исполнение | ||||||||||||||
| 1505803 | CELNR2525M13-MX7 | 25 | 25 | 32,0 | 150 | 32,0 | EN.X130708 | 552.240 | 554.252 | 2.5 мм | 551.316 | 4 мм |
- CELN 97,5° • MN
винт
| номер | номер | эталонная | опорная | опорной | шести- | прижимная | прижимной | шести- | ||||||
| заказа | по каталогу H | B | F | L1 | LH | пластина | пластина | пластины гранник | планка | узел | гранник | |||
| правое исполнение | ||||||||||||||
| 1501222 | CELNR2525M13MN7 | 25 | 25 | 32,0 | 150 | 32,0 | EN.N130708 | 552.240 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм | |
| левое исполнение | ||||||||||||||
| 1501221 | CELNL2525M13MN7 | 25 | 25 | 32,0 | 150 | 32,0 | EN.N130708 | 552.240 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм |
CELN 97,5° • MF
винт
номер номер эталонная опорная опорной шести- прижимной шести-
| заказа | по каталогу | H | B | F | L1 | LH | пластина | пластина пластины гранник | геометрия | узел | гранник | ||||
| правое исполнение | |||||||||||||||
| 1331458 | CELNR2525M13MF7 | 25 | 25 | 32,0 | 150 | 32,0 | EN.N130708 | 552.240 | 554.252 | 2.5 мм | 557.125 | 551.317 | 4 мм |
ПРИМЕЧАНИЕ. На рисунке показано крепление типа MN. Державка может быть заказана отдельно: V.ELN R/L 2525M13 V.ELN R/L 3225P13
