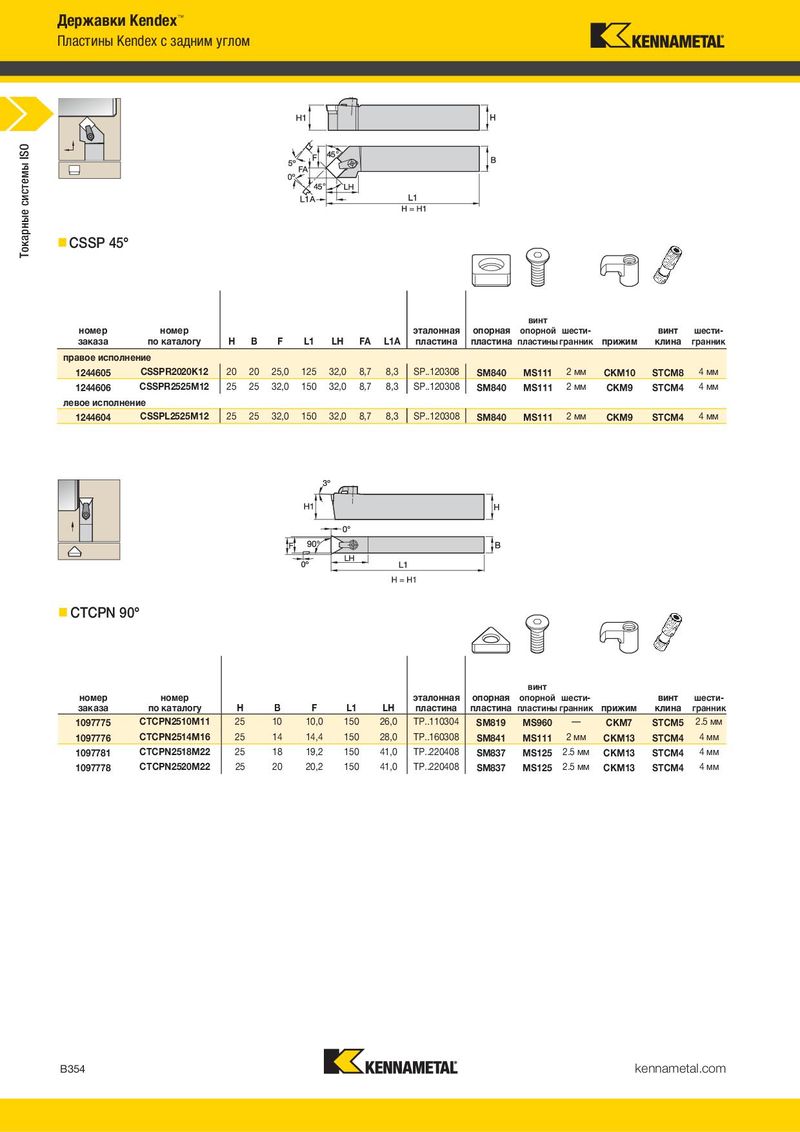

Основной каталог Kennametal невращающиеся инструменты - страница 376
Навигация
Цанги ER с внутренним охлаждением Kennametal 2024
Каталог Kennametal инновации 2019.1
Новинки Kennametal - весна 2026
Каталог Kennametal инновации 2020.2
Модульные инструментальные системы линейки KM4X Kennametal 2017
Сверла со сменными пластинами линейки Drill Fix PRO Kennametal 2024
Пластины Kendex с задним углом Пластины Kendex™ с задним углом
- CTDP 45°
- CSSP 45°
| винт | номер | номер по | эталонная | опорная | винт опорной | винт | шести- | ||||||||||||
| номер | номер | эталонная | опорная | опорной шести- | винт | шести- | заказа | каталогу | H | B | F | L1 | LH | пластина | пластина | пластины | прижим | клина | гранник |
заказа по каталогу H B F L1 LH FA L1A пластина пластина пластиныгранник прижим клина гранник правое исполнение
правое исполнение 1244613 CTDPR1212F11 12 12 6,0 80 22,0 TP..110304 SM819 MS960 CKM19 STCM9 2.5 мм
| 1244605 | CSSPR2020K12 | 20 | 20 | 25,0 | 125 | 32,0 | 8,7 | 8,3 | SP..120308 | SM840 | MS111 | 2 мм | CKM10 | STCM8 | 4 мм | |
| 1244606 | CSSPR2525M12 | 25 | 25 | 32,0 | 150 | 32,0 | 8,7 | 8,3 | SP..120308 | SM840 | MS111 | 2 мм | CKM9 | STCM4 | 4 мм | |
| левое исполнение | ||||||||||||||||
| 1244604 | CSSPL2525M12 | 25 | 25 | 32,0 | 150 | 32,0 | 8,7 | 8,3 | SP..120308 | SM840 | MS111 | 2 мм | CKM9 | STCM4 | 4 мм |
- CTCPN 90°
винт
| номер | номер | эталонная | опорная | опорной шести- | винт | шести- | |||||||
| заказа | по каталогу | H | B | F | L1 | LH | пластина | пластина пластины гранник | прижим | клина | гранник | ||
| 1097775 | CTCPN2510M11 | 25 | 10 | 10,0 | 150 | 26,0 | TP..110304 | SM819 | MS960 | — | CKM7 | STCM5 | 2.5 мм |
| CTCPN2514M16 | 25 | 14 | 14,4 | 150 | 28,0 | TP..160308 | 2 мм | 4 мм | |||||
| 1097776 | SM841 | MS111 | CKM13 | STCM4 | |||||||||
| 1097781 | CTCPN2518M22 | 25 | 18 | 19,2 | 150 | 41,0 | TP..220408 | SM837 | MS125 | 2.5 мм | CKM13 | STCM4 | 4 мм |
| CTCPN2520M22 | 25 | 20 | 20,2 | 150 | 41,0 | TP..220408 | 2.5 мм | 4 мм | |||||
| 1097778 | SM837 | MS125 | CKM13 | STCM4 |
- CTGP 90°
винт
| номер | номер | эталонная | опорная | опорной шести- | винт | шести- | |||||||
| заказа | по каталогу | H | B | F | L1 | LH | пластина | пластина | пластины гранник | прижим | клина | гранник | |
| правое исполнение | |||||||||||||
| 1097762 | CTGPR1212F11 | 12 | 12 | 16,0 | 80 | 20,0 | TP..110304 | SM819 | MS960 | — | CKM19 | STCM9 | 2.5 мм |
| 1097763 | CTGPR1616H11 | 16 | 16 | 20,0 | 100 | 20,0 | TP..110304 | SM819 | MS960 | — | CKM19 | STCM9 | 2.5 мм |
| 1244595 | CTGPR2020K11 | 20 | 20 | 25,0 | 125 | 20,0 | TP..110304 | SM819 | MS960 | — | CKM19 | STCM9 | 2.5 мм |
| 1097764 | CTGPR2020K16 | 20 | 20 | 25,0 | 125 | 26,0 | TP..160308 | SM841 | MS111 | 2 мм | CKM10 | STCM8 | 4 мм |
| 1097765 | CTGPR2525M16 | 25 | 25 | 32,0 | 150 | 26,0 | TP..160308 | SM841 | MS111 | 2 мм | CKM9 | STCM4 | 4 мм |
| левое исполнение | |||||||||||||
| 1097916 | CTGPL1212F11 | 12 | 12 | 16,0 | 80 | 20,0 | TP..110304 | SM819 | MS960 | — | CKM19 | STCM9 | 2.5 мм |
| 1097918 | CTGPL2020K16 | 20 | 20 | 25,0 | 125 | 26,0 | TP..160308 | SM841 | MS111 | 2 мм | CKM10 | STCM8 | 4 мм |
| 1097919 | CTGPL2525M16 | 25 | 25 | 32,0 | 150 | 26,0 | TP..160308 | SM841 | MS111 | 2 мм | CKM9 | STCM4 | 4 мм |
