Основной каталог Kennametal невращающиеся инструменты - страница 303

Предыдущая страница Следующая страница

Навигация

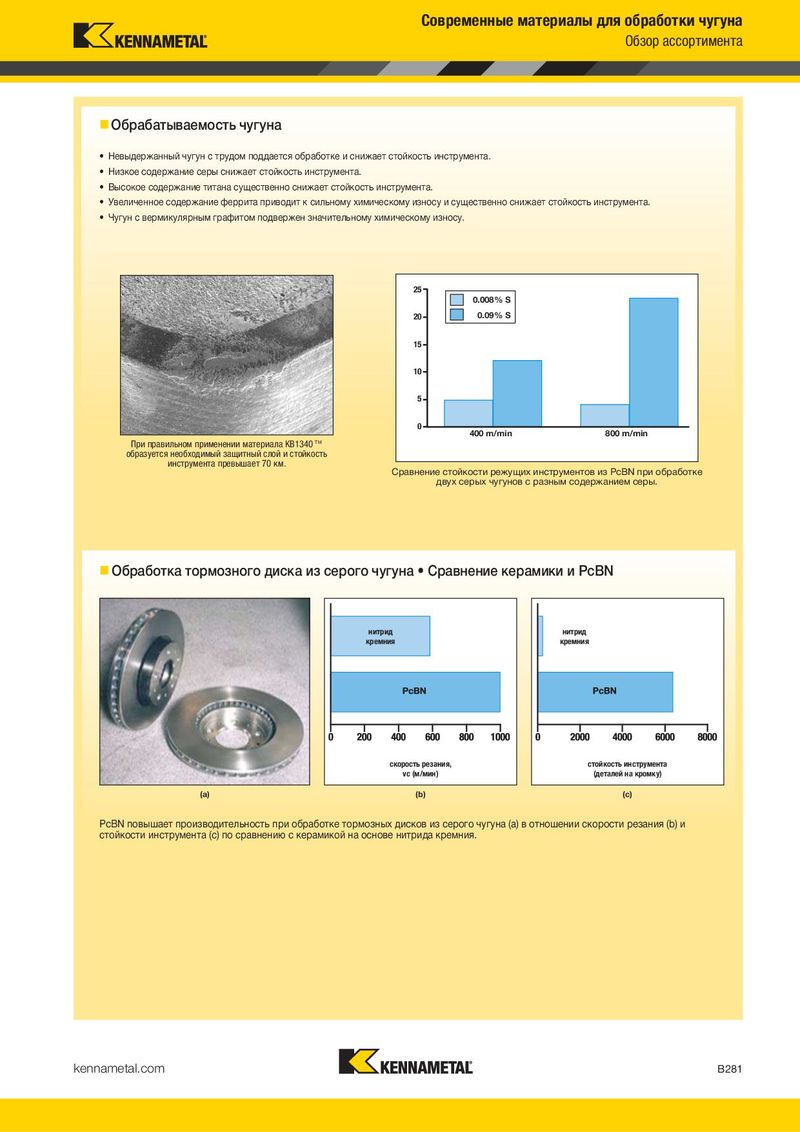

Современные материалы для обработки чугуна Обзор ассортимента „ Обрабатываемость чугуна • Невыдержанный чугун с трудом поддается обработке и снижает стойкость инструмента. • Низкое содержание серы снижает стойкость инструмента. • Высокое содержание титана существенно снижает стойкость инструмента. • Увеличенное содержание феррита приводит к сильному химическому износу и существенно снижает стойкость инструмента. • Чугун с вермикулярным графитом подвержен значительному химическому износу. 25 0.008% S 20 0.09% S 15 10 5 0 400 m/min 800 m/min При правильном применении материала KB1340™ образуется необходимый защитный слой и стойкость инструмента превышает 70 км. Сравнение стойкости режущих инструментов из PcBN при обработке двух серых чугунов с разным содержанием серы. „ Обработка тормозного диска из серого чугуна • Сравнение керамики и PcBN нитрид нитрид кремния кремния скорость резания, стойкость инструмента vc (м/мин) (деталей на кромку) (a) (b) (c) PcBN повышает производительность при обработке тормозных дисков из серого чугуна (a) в отношении скорости резания (b) и стойкости инструмента (c) по сравнению с керамикой на основе нитрида кремния. kennametal.com B281
