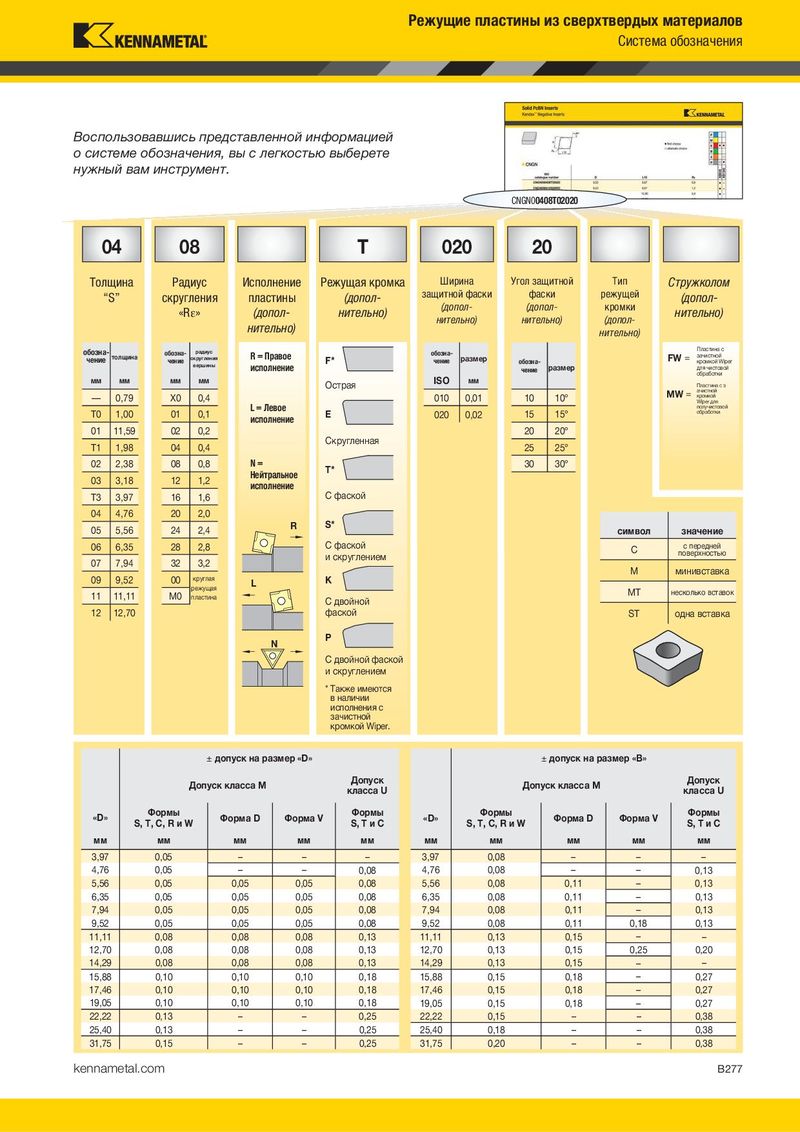

Режущие пластины из сверхтвердых материалов Система обозначения Воспользовавшись представленной информацией о системе обозначения, вы с легкостью выберете нужный вам инструмент. CNGN00408T02020 04 08 T 020 20 Толщина Радиус Исполнение Режущая кромка Ширина Угол защитной Тип Стружколом “S” скругления пластины (допол- защитной фаски фаски режущей (допол- «R¡» (допол- нительно) (допол- (допол- кромки нительно) нительно) нительно) нительно) (допол- нительно) обозна- обозна- радиус обозна- Пластина с чение толщина скругления R = Правое F* размер FW = зачистной чение вершины исполнение чение обозна- размер кромкой Wiper чение для чистовой обработки мм мм мм мм Острая ISO мм Пластина с з MW = ачистной — 0,79 X0 0,4 010 0,01 10 10° кромкой L = Левое Wiper для получистовой T0 1,00 01 0,1 E 020 0,02 15 15° обработки исполнение 01 11,59 02 0,2 20 20° T1 1,98 04 0,4 Скругленная 25 25° 02 2,38 08 0,8 N= T* 30 30° 03 3,18 12 1,2 Нейтральное исполнение T3 3,97 16 1,6 С фаской 04 4,76 20 2,0 05 5,56 24 2,4 R S* символ значение 06 6,35 28 2,8 С фаской C с передней поверхностью и скруглением 07 7,94 32 3,2 M минивставка 09 9,52 00 круглая L K режущая MT несколько вставок 11 11,11 M0 пластина С двойной 12 12,70 фаской ST одна вставка N P С двойной фаской и скруглением * Также имеются в наличии исполнения с зачистной кромкой Wiper. ± допуск на размер «D» ± допуск на размер «B» Допуск класса M Допуск Допуск класса M Допуск класса U класса U «D» Формы Форма D Форма V Формы «D» Формы Форма D Форма V Формы S, T, C, R и W S, T и C S, T, C, R и W S, T и C мм мм мм мм мм мм мм мм мм мм 3,97 0,05 – – – 3,97 0,08 – – – 4,76 0,05 – – 0,08 4,76 0,08 – – 0,13 5,56 0,05 0,05 0,05 0,08 5,56 0,08 0,11 – 0,13 6,35 0,05 0,05 0,05 0,08 6,35 0,08 0,11 – 0,13 7,94 0,05 0,05 0,05 0,08 7,94 0,08 0,11 – 0,13 9,52 0,05 0,05 0,05 0,08 9,52 0,08 0,11 0,18 0,13 11,11 0,08 0,08 0,08 0,13 11,11 0,13 0,15 – – 12,70 0,08 0,08 0,08 0,13 12,70 0,13 0,15 0,25 0,20 14,29 0,08 0,08 0,08 0,13 14,29 0,13 0,15 – – 15,88 0,10 0,10 0,10 0,18 15,88 0,15 0,18 – 0,27 17,46 0,10 0,10 0,10 0,18 17,46 0,15 0,18 – 0,27 19,05 0,10 0,10 0,10 0,18 19,05 0,15 0,18 – 0,27 22,22 0,13 – – 0,25 22,22 0,15 – – 0,38 25,40 0,13 – – 0,25 25,40 0,18 – – 0,38 31,75 0,15 – – 0,25 31,75 0,20 – – 0,38 kennametal.com B277
