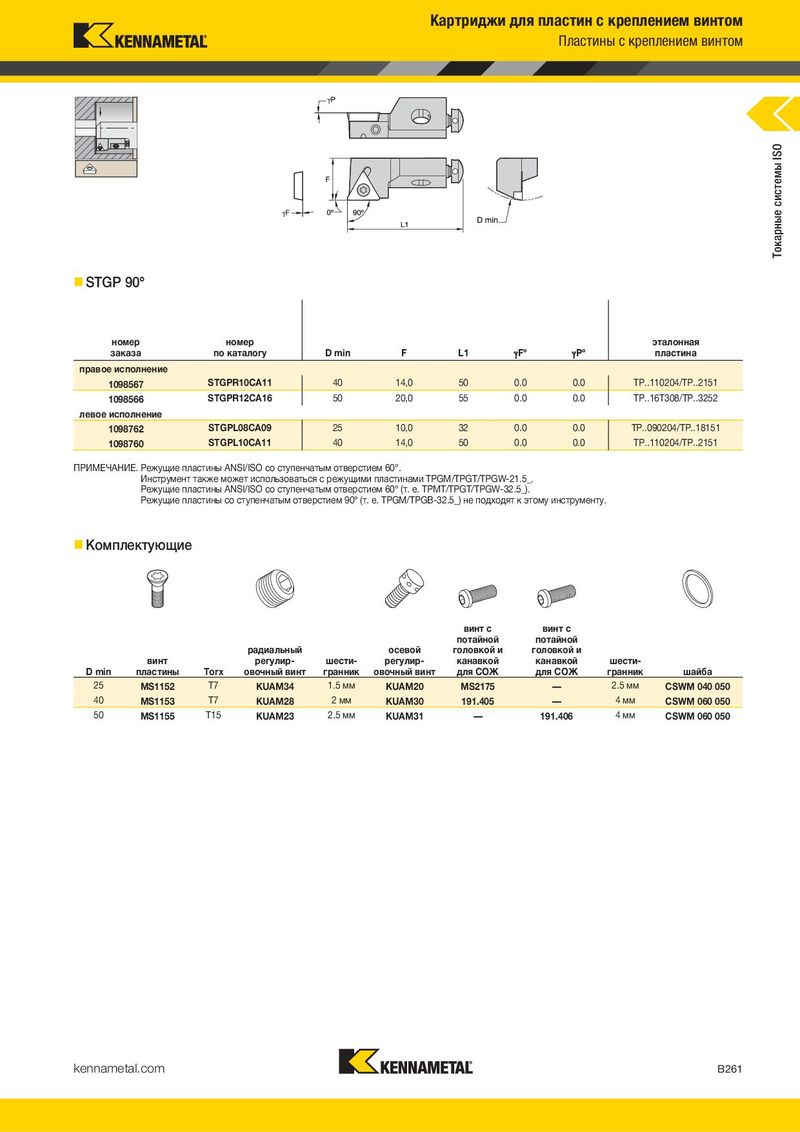

- STFP 90°
- STGP 90°
номер номер эталонная номер номер эталонная
| заказа | по каталогу | D min | F | L1 | aF° | aP° | пластина | заказа | по каталогу | D min | F | L1 | aF° | aP° | пластина | ||
| правое исполнение | правое исполнение | ||||||||||||||||
| 1098565 | STFPR08CA09 | 25 | 10,0 | 32 | 0.0 | 0.0 | TP..090204/TP..18151 | 1098567 | STGPR10CA11 | 40 | 14,0 | 50 | 0.0 | 0.0 | TP..110204/TP..2151 | ||
| 1098563 | STFPR10CA11 | 40 | 14,0 | 50 | 0.0 | 0.0 | TP..110204/TP..2151 | 1098566 | STGPR12CA16 | 50 | 20,0 | 55 | 0.0 | 0.0 | TP..16T308/TP..3252 | ||
| 1098562 | STFPR12CA16 | 50 | 20,0 | 55 | 0.0 | 0.0 | TP..16T308/TP..3252 | левое исполнение | |||||||||
| левое исполнение | 1098762 | STGPL08CA09 | 25 | 10,0 | 32 | 0.0 | 0.0 | TP..090204/TP..18151 | |||||||||
| 1098561 | STFPL08CA09 | 25 | 10,0 | 32 | 0.0 | 0.0 | TP..090204/TP..18151 | 1098760 | STGPL10CA11 | 40 | 14,0 | 50 | 0.0 | 0.0 | TP..110204/TP..2151 | ||
| 1098559 | STFPL10CA11 | 40 | 14,0 | 50 | 0.0 | 0.0 | TP..110204/TP..2151 | ||||||||||
| ПРИМЕЧАНИЕ. Режущие пластины ANSI/ISO со ступенчатым отверстием 60°. | |||||||||||||||||
| 1098558 | STFPL12CA16 | 50 | 20,0 | 55 | 0.0 | 0.0 | TP..16T308/TP..3252 |
Инструмент также может использоваться с режущими пластинами TPGM/TPGT/TPGW-21.5_. Режущие пластины ANSI/ISO со ступенчатым отверстием 60° (т. е. TPMT/TPGT/TPGW-32.5_). ПРИМЕЧАНИЕ. Режущие пластины ANSI/ISO со ступенчатым отверстием 60°. Режущие пластины со ступенчатым отверстием 90° (т. е. TPGM/TPGB-32.5_) не подходят к этому инструменту. Инструмент также может использоваться с режущими пластинами TPGM/TPGT/TPGW-21.5_.
Режущие пластины ANSI/ISO со ступенчатым отверстием 60° (т. е. TPMT/TPGT/TPGW-32.5_). Режущие пластины со ступенчатым отверстием 90° (т. е. TPGM/TPGB-32.5_) не подходят к этому инструменту.
Комплектующие
- Комплектующие
винт с винт с потайной потайной
| радиальный | осевой | головкой и | головкой и | |||||||||||||||||
| винт с | винт с | винт | регулир- | шести- | регулир- | канавкой | канавкой | шести- | ||||||||||||
| потайной | потайной | D min | пластины | Torx | овочный винт | гранник | овочный винт | для СОЖ | для СОЖ | гранник | шайба | |||||||||
| радиальный | осевой | головкой и | головкой и | 25 | MS1152 | T7 | KUAM34 | 1.5 мм | KUAM20 | MS2175 | — 2.5 мм | CSWM 040 050 | ||||||||
| винт | регулир- | шести- | регулир- | канавкой | канавкой | шести- | 40 | T7 | 2 мм | 4 мм | ||||||||||
| MS1153 | KUAM28 | KUAM30 | 191.405 | — | CSWM 060 050 | |||||||||||||||
| D min | пластины | Torx | овочный винт | гранник | овочный винт | для СОЖ | для СОЖ | гранник | шайба | |||||||||||
| 50 | MS1155 | T15 | KUAM23 | 2.5 мм | KUAM31 | — 191.406 | 4 мм | CSWM 060 050 | ||||||||||||
| 25 | MS1152 | T7 | KUAM34 | 1.5 мм | KUAM20 | MS2175 | — | 2.5 мм | CSWM 040 050 | |||||||||||
| 40 | MS1153 | T7 | KUAM28 | 2 мм | KUAM30 | 191.405 | — | 4 мм | CSWM 060 050 | |||||||||||
| 50 | MS1155 | T15 | KUAM23 | 2.5 мм | KUAM31 | — 191.406 | 4 мм | CSWM 060 050 |
