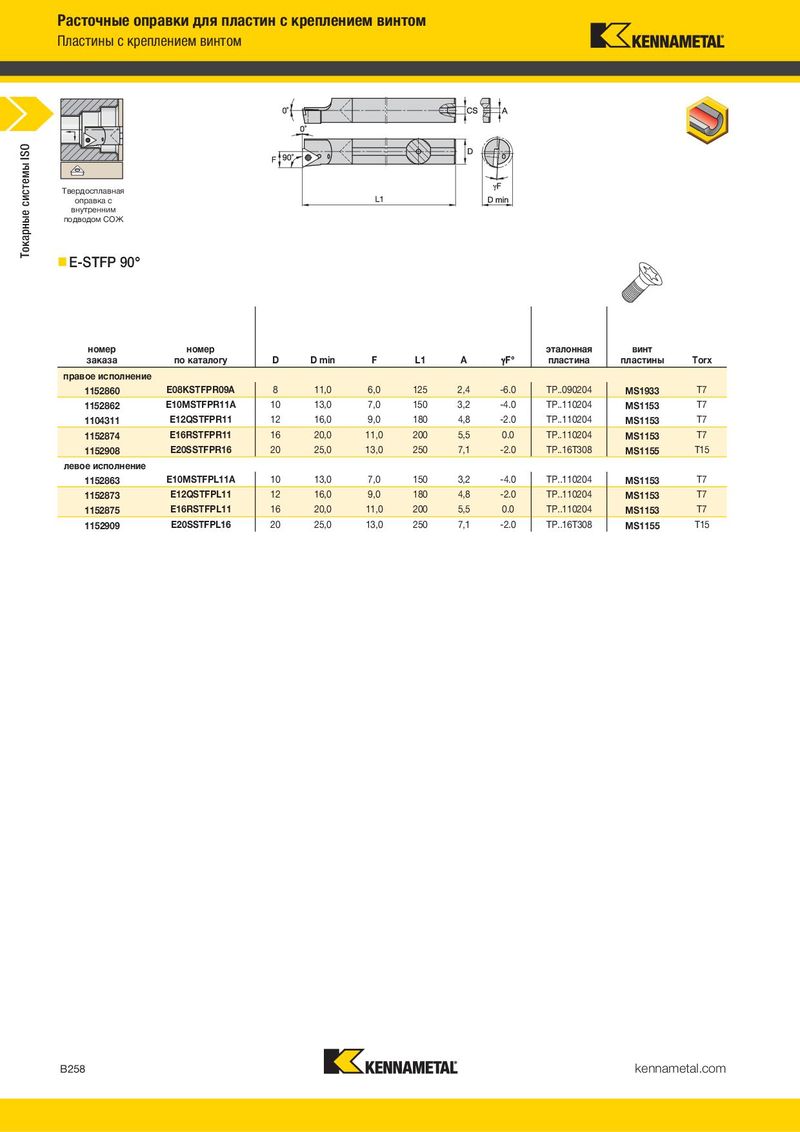

Основной каталог Kennametal невращающиеся инструменты - страница 280
Навигация
Цанги ER с внутренним охлаждением Kennametal 2024
Каталог Kennametal инновации 2019.1
Новинки Kennametal - весна 2026
Каталог Kennametal инновации 2020.2
Модульные инструментальные системы линейки KM4X Kennametal 2017
Сверла со сменными пластинами линейки Drill Fix PRO Kennametal 2024
| Твердосплавная | Усиленная | ||
| оправка с | оправка с | ||
| внутренним | внутренним | ||
| подводом СОЖ | подводом СОЖ | ||
| E-STFP 90° | L-STFP 90° |
номер номер эталонная винт номер номер эталонная винт
заказа по каталогу D D min F L1 A aF° пластина пластины Torx a
| заказа | по каталогу | D | D min | F | L1 | L2 | A | F° | пластина | пластины | Torx | |||||||||||
| правое исполнение | правое исполнение | |||||||||||||||||||||
| 1152860 | E08KSTFPR09A | 8 | 11,0 | 6,0 | 125 | 2,4 | -6.0 | TP..090204 | MS1933 | T7 | 3331128 | L08KSTFPR09 | 8 | 11,0 | 6,0 | 125 | 19,1 | 2,4 | -6.0 | TP..090204.. | MS1933 | T7 |
| 1152862 | E10MSTFPR11A | 10 | 13,0 | 7,0 | 150 | 3,2 | -4.0 | TP..110204 | MS1153 | T7 | 3331123 | L12QSTFPR11 | 12 | 16,0 | 9,0 | 183 | 24,4 | 4,0 | -2.0 | TP..110204.. | MS1153 | T7 |
| 1104311 | E12QSTFPR11 | 12 | 16,0 | 9,0 | 180 | 4,8 | -2.0 | TP..110204 | MS1153 | T7 | левое исполнение | |||||||||||
| 1152874 | E16RSTFPR11 | 16 | 20,0 | 11,0 | 200 | 5,5 | 0.0 | TP..110204 | MS1153 | T7 | 3331131 | L08KSTFPL09 | 8 | 11,0 | 6,0 | 125 | 19,1 | 2,4 | -6.0 | TP..090204.. | MS1933 | T7 |
| 1152908 | E20SSTFPR16 | 20 | 25,0 | 13,0 | 250 | 7,1 | -2.0 | TP..16T308 | MS1155 | T15 | ||||||||||||
| левое исполнение | ||||||||||||||||||||||
| 1152863 | E10MSTFPL11A | 10 | 13,0 | 7,0 | 150 | 3,2 | -4.0 | TP..110204 | MS1153 | T7 | ||||||||||||
| 1152873 | E12QSTFPL11 | 12 | 16,0 | 9,0 | 180 | 4,8 | -2.0 | TP..110204 | MS1153 | T7 | ||||||||||||
| 1152875 | E16RSTFPL11 | 16 | 20,0 | 11,0 | 200 | 5,5 | 0.0 | TP..110204 | MS1153 | T7 | ||||||||||||
| 1152909 | E20SSTFPL16 | 20 | 25,0 | 13,0 | 250 | 7,1 | -2.0 | TP..16T308 | MS1155 | T15 |
Стальная оправка с внутренним подводом СОЖ
A-STWP 60°
| номер заказа | номер по каталогу | D | D min | F | L1 | A | �F° | эталонная пластина | винт пластины | Torx |
| правое исполнение | ||||||||||
| 1152860 | E08KSTFPR09A | 8 | 11,0 | 6,0 | 125 | 2,4 | -6.0 | TP..090204 | MS1933 | T7 |
| 1152862 | E10MSTFPR11A | 10 | 13,0 | 7,0 | 150 | 3,2 | -4.0 | TP..110204 | MS1153 | T7 |
| 1104311 | E12QSTFPR11 | 12 | 16,0 | 9,0 | 180 | 4,8 | -2.0 | TP..110204 | MS1153 | T7 |
| 1152874 | E16RSTFPR11 | 16 | 20,0 | 11,0 | 200 | 5,5 | 0.0 | TP..110204 | MS1153 | T7 |
| 1152908 | E20SSTFPR16 | 20 | 25,0 | 13,0 | 250 | 7,1 | -2.0 | TP..16T308 | MS1155 | T15 |
| левое исполнение | ||||||||||
| 1152863 | E10MSTFPL11A | 10 | 13,0 | 7,0 | 150 | 3,2 | -4.0 | TP..110204 | MS1153 | T7 |
| 1152873 | E12QSTFPL11 | 12 | 16,0 | 9,0 | 180 | 4,8 | -2.0 | TP..110204 | MS1153 | T7 |
| 1152875 | E16RSTFPL11 | 16 | 20,0 | 11,0 | 200 | 5,5 | 0.0 | TP..110204 | MS1153 | T7 |
| 1152909 | E20SSTFPL16 | 20 | 25,0 | 13,0 | 250 | 7,1 | -2.0 | TP..16T308 | MS1155 | T15 |
