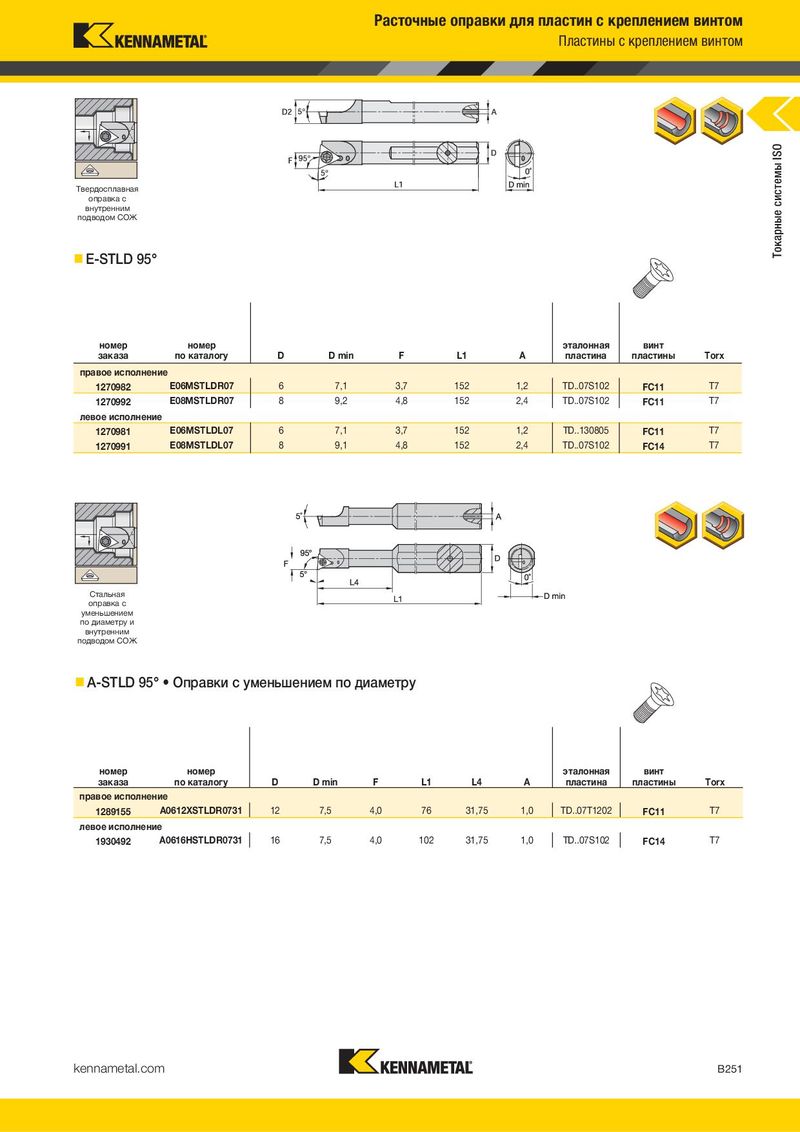

Основной каталог Kennametal невращающиеся инструменты - страница 273
Навигация
Цанги ER с внутренним охлаждением Kennametal 2024
Каталог Kennametal инновации 2019.1
Новинки Kennametal - весна 2026
Каталог Kennametal инновации 2020.2
Модульные инструментальные системы линейки KM4X Kennametal 2017
Сверла со сменными пластинами линейки Drill Fix PRO Kennametal 2024
Стальная Твердосплавная
| оправка с | оправка с | |
| внутренним | внутренним | |
| подводом СОЖ | подводом СОЖ |
- A-STFD 90°
- E-STLD 95°
номер номер эталонная винт номер номер эталонная винт
| заказа | по каталогу | D | D min | D2 | F | L1 | A | пластина | пластины | Torx | заказа | по каталогу | D | D min | F | L1 | A | пластина | пластины | Torx | ||
| правое исполнение | правое исполнение | |||||||||||||||||||||
| 1288884 | A06HSTFDR07 | 6 | 7,1 | 6,2 | 3,7 | 100 | 1,0 | TD..07S102 | FC11 | T7 | 1270982 | E06MSTLDR07 | 6 | 7,1 | 3,7 | 152 | 1,2 | TD..07S102 | FC11 | T7 | ||
| 1288898 | A08HSTFDR07 | 8 | 9,1 | 8,2 | 4,8 | 102 | 1,5 | TD..07S102 | FC14 | T7 | 1270992 | E08MSTLDR07 | 8 | 9,2 | 4,8 | 152 | 2,4 | TD..07S102 | FC11 | T7 | ||
| левое исполнение | левое исполнение | |||||||||||||||||||||
| 1930573 | A12MSTFDL11 | 12 | 13,2 | 12,2 | 6,8 | 152 | 3,0 | TP..110202 | QC26 | T9 | 1270981 | E06MSTLDL07 | 6 | 7,1 | 3,7 | 152 | 1,2 | TD..130805 | FC11 | T7 | ||
| 1270991 | E08MSTLDL07 | 8 | 9,1 | 4,8 | 152 | 2,4 | TD..07S102 | FC14 | T7 |
Стальная
| оправка с | Стальная |
| внутренним | оправка с |
| подводом СОЖ | уменьшением |
по диаметру и внутренним
- подводом СОЖ
A-STLD 95°
- A-STLD 95° • Оправки с уменьшением по диаметру
номер номер эталонная винт
заказа по каталогу D D min D2 F L1 A пластина пластины Torx
правое исполнение номер номер эталонная винт
| 1288886 | A06HSTLDR07 | 6 | 7,1 | 6,2 | 3,7 | 100 | 1,0 | TD..07S102 | FC11 | T7 | заказа | по каталогу | D | D min | F | L1 | L4 | A | пластина | пластины | Torx | ||
| 1288900 | A08HSTLDR07 | 8 | 9,1 | 8,2 | 4,8 | 102 | 1,5 | TD..07S102 | FC14 | T7 | правое исполнение | ||||||||||||
| 1289155 | A0612XSTLDR0731 | 12 | 7,5 | 4,0 | 76 | 31,75 | 1,0 | TD..07T1202 | FC11 | T7 | |||||||||||||
| левое исполнение | |||||||||||||||||||||||
| 1930492 | A0616HSTLDR0731 | 16 | 7,5 | 4,0 | 102 | 31,75 | 1,0 | TD..07S102 | FC14 | T7 |
| номер заказа | номер по каталогу | D | D min | F | L1 | L4 | A | эталонная пластина | винт пластины | Torx |
| правое исполн | ение | |||||||||
| 1289155 | A0612XSTLDR0731 | 12 | 7,5 | 4,0 | 76 | 31,75 | 1,0 | TD..07T1202 | FC11 | T7 |
| левое исполне | ние | |||||||||
| 1930492 | A0616HSTLDR0731 | 16 | 7,5 | 4,0 | 102 | 31,75 | 1,0 | TD..07S102 | FC14 | T7 |
