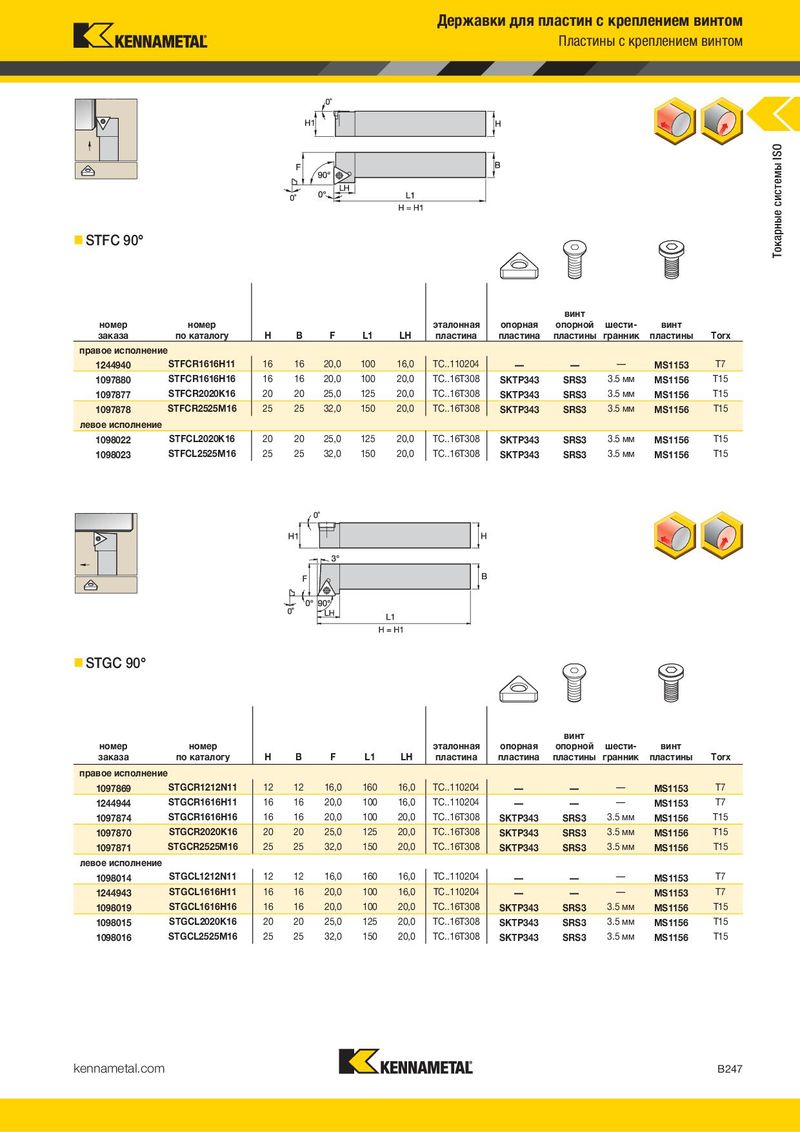

Основной каталог Kennametal невращающиеся инструменты - страница 269
Навигация
Цанги ER с внутренним охлаждением Kennametal 2024
Каталог Kennametal инновации 2019.1
Новинки Kennametal - весна 2026
Каталог Kennametal инновации 2020.2
Модульные инструментальные системы линейки KM4X Kennametal 2017
Сверла со сменными пластинами линейки Drill Fix PRO Kennametal 2024
P M лучший выбор K альтернативный выбор N S H
- STFC 90°
- TCMW
Номер по винт
каталогу ISO D L10 R¡ номер номер эталонная опорная опорной шести- винт
заказа по каталогу H B F L1 LH пластина пластина пластины гранник пластины Torx
| TCMW16T304 | 9,53 | 16,50 | 0,4 | – – – – – – – – – – – | – – – – – – – – – – – – – – – – – | |
| правое исполнение | ||||||
| TCMW16T308 | 9,53 | 16,50 | 0,8 | – – – – – – – – – – – | – – – – – – – – – – – – – – – – – |
| 1244940 | STFCR1616H11 | 16 | 16 | 20,0 | 100 | 16,0 | TC..110204 | — — | — | MS1153 | T7 | |
| 1097880 | STFCR1616H16 | 16 | 16 | 20,0 | 100 | 20,0 | TC..16T308 | SKTP343 | SRS3 | 3.5 мм | MS1156 | T15 |
| 1097877 | STFCR2020K16 | 20 | 20 | 25,0 | 125 | 20,0 | TC..16T308 | SKTP343 | SRS3 | 3.5 мм | MS1156 | T15 |
| 1097878 | STFCR2525M16 | 25 | 25 | 32,0 | 150 | 20,0 | TC..16T308 | SKTP343 | SRS3 | 3.5 мм | MS1156 | T15 |
| левое исполнение | ||||||||||||
| 1098022 | STFCL2020K16 | 20 | 20 | 25,0 | 125 | 20,0 | TC..16T308 | SKTP343 | SRS3 | 3.5 мм | MS1156 | T15 |
| 1098023 | STFCL2525M16 | 25 | 25 | 32,0 | 150 | 20,0 | TC..16T308 | SKTP343 | SRS3 | 3.5 мм | MS1156 | T15 |
Мобильное приложение
Мобильное приложение Kennametal облегчает доступ к информации
о продукции и калькуляторам с устройств iPhone® и Android™. Ключевые функциональные возможности... Для этого есть приложение.
СКОРОСТИ И ПОДАЧИ НАЛИЧИЕ ПРОДУКЦИИ КАЛЬКУЛЯТОРЫ
| Информация о режимах резания | Информация о наличие | Воспользуйтесь расчетами |
| для инструмента любого типа. | продукции на складах по | параметров обработки для |
всему миру. Используйте свои операций фрезерования и учетные данные для входа на сверления. портал Konnect.
Отсканировав штрих-код на упаковке инструмента, вы получите информацию об оптимальных режимах резания, стойкости и стружколомающей геометрии.
- STGC 90°
винт
| номер | номер | эталонная | опорная | опорной | шести- | винт | |||||||
| заказа | по каталогу | H | B | F | L1 | LH | пластина | пластина | пластины | гранник | пластины | Torx | |
| правое исполнение | |||||||||||||
| 1097869 | STGCR1212N11 | 12 | 12 | 16,0 | 160 | 16,0 | TC..110204 | — | — | — | MS1153 | T7 | |
| 1244944 | STGCR1616H11 | 16 | 16 | 20,0 | 100 | 16,0 | TC..110204 | — | — | — | MS1153 | T7 | |
| 1097874 | STGCR1616H16 | 16 | 16 | 20,0 | 100 | 20,0 | TC..16T308 | SKTP343 | SRS3 | 3.5 мм | MS1156 | T15 | |
| 1097870 | STGCR2020K16 | 20 | 20 | 25,0 | 125 | 20,0 | TC..16T308 | SKTP343 | SRS3 | 3.5 мм | MS1156 | T15 | |
| 1097871 | STGCR2525M16 | 25 | 25 | 32,0 | 150 | 20,0 | TC..16T308 | SKTP343 | SRS3 | 3.5 мм | MS1156 | T15 | |
| левое исполнение | |||||||||||||
| 1098014 | STGCL1212N11 | 12 | 12 | 16,0 | 160 | 16,0 | TC..110204 | — | — | — | MS1153 | T7 | |
| 1244943 | STGCL1616H11 | 16 | 16 | 20,0 | 100 | 16,0 | TC..110204 | — | — | — | MS1153 | T7 | |
| 1098019 | STGCL1616H16 | 16 | 16 | 20,0 | 100 | 20,0 | TC..16T308 | SKTP343 | SRS3 | 3.5 мм | MS1156 | T15 | |
| 1098015 | STGCL2020K16 | 20 | 20 | 25,0 | 125 | 20,0 | TC..16T308 | SKTP343 | SRS3 | 3.5 мм | MS1156 | T15 | |
| STGCL2525M16 | 25 | 25 | 32,0 | 150 | 20,0 | TC..16T308 | 3.5 мм | T15 | |||||
| 1098016 | SKTP343 | SRS3 | MS1156 |
