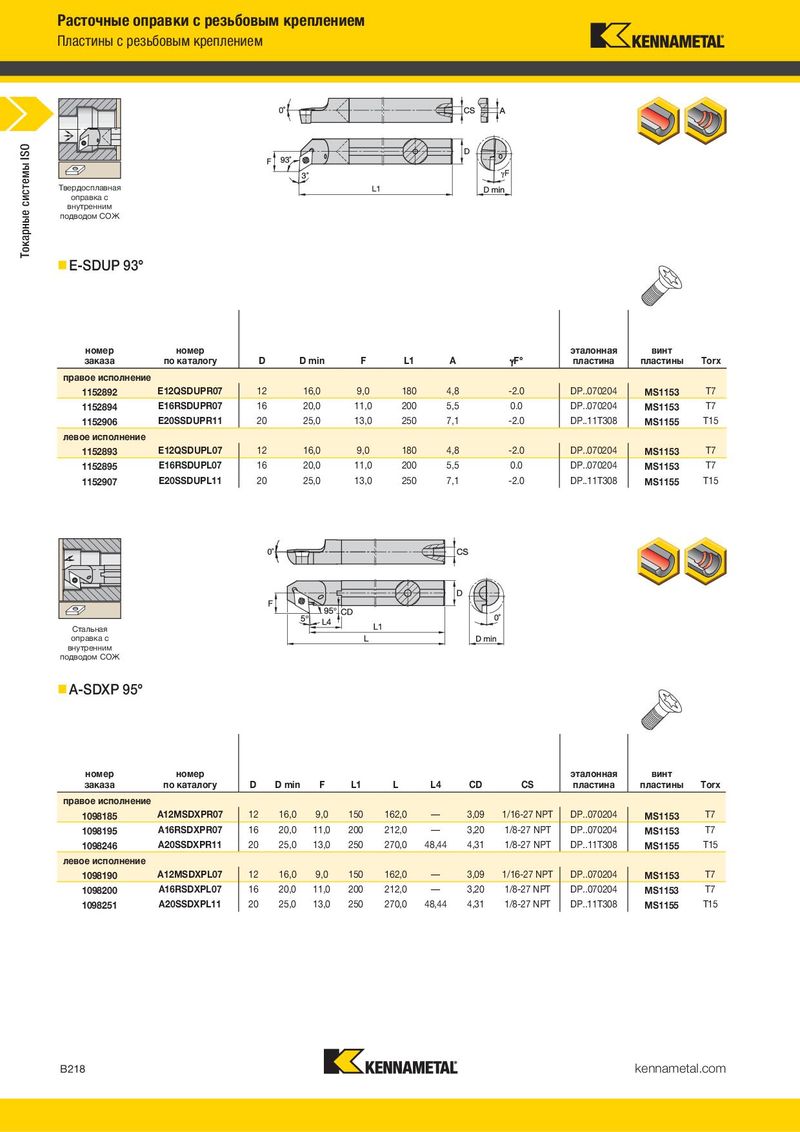

Основной каталог Kennametal невращающиеся инструменты - страница 240
Навигация
Цанги ER с внутренним охлаждением Kennametal 2024
Каталог Kennametal инновации 2019.1
Новинки Kennametal - весна 2026
Каталог Kennametal инновации 2020.2
Модульные инструментальные системы линейки KM4X Kennametal 2017
Сверла со сменными пластинами линейки Drill Fix PRO Kennametal 2024
| Твердосплавная | Усиленная | |
| оправка с | оправка с | |
| внутренним | внутренним | |
| подводом СОЖ | подводом СОЖ |
- E-SDUP 93°
L-SDUP 93°
номер номер эталонная винт
| заказа | по каталогу | D | D min | F | L1 | A | aF° | пластина | пластины | Torx | |
| правое исполнение | |||||||||||
| 1152892 | E12QSDUPR07 | 12 | 16,0 | 9,0 | 180 | 4,8 | -2.0 | DP..070204 | MS1153 | T7 | |
| 1152894 | E16RSDUPR07 | 16 | 20,0 | 11,0 | 200 | 5,5 | 0.0 | DP..070204 | MS1153 | T7 | |
| 1152906 | E20SSDUPR11 | 20 | 25,0 | 13,0 | 250 | 7,1 | -2.0 | DP..11T308 | MS1155 | T15 | |
| левое исполнение | |||||||||||
| 1152893 | E12QSDUPL07 | 12 | 16,0 | 9,0 | 180 | 4,8 | -2.0 | DP..070204 | MS1153 | T7 | |
| 1152895 | E16RSDUPL07 | 16 | 20,0 | 11,0 | 200 | 5,5 | 0.0 | DP..070204 | MS1153 | T7 | |
| 1152907 | E20SSDUPL11 | 20 | 25,0 | 13,0 | 250 | 7,1 | -2.0 | DP..11T308 | MS1155 | T15 |
номер номер эталонная винт
| заказа | по каталогу | D | D min | F | L1 | L | L2 | A | aF° | пластина | пластины | Torx | |
| правое исполнение | |||||||||||||
| 3331116 | L12QSDUPR07 | 12 | 16,0 | 9,0 | 181 | 181,2 | 22,4 | 4,0 | -2.0 | DP..070204.. | MS1153 | T7 | |
| 3331117 | L20SSDUPR11 | 20 | 25,0 | 13,0 | 251 | 251,5 | 33,6 | 4,0 | -2.0 | DP..11T308.. | MS1155 | T15 | |
| левое исполнение | |||||||||||||
| 3331121 | L12QSDUPL07 | 12 | 16,0 | 9,0 | 181 | 181,2 | 22,4 | 4,0 | -2.0 | DP..070204.. | MS1153 | T7 |
Стальная оправка с внутренним подводом СОЖ
- A-SDXP 95°
номер номер эталонная винт
| заказа | по каталогу | D | D min | F | L1 | L | L4 | CD | CS пластина | пластины | Torx | ||
| правое исполнение | |||||||||||||
| 1098185 | A12MSDXPR07 | 12 | 16,0 | 9,0 | 150 | 162,0 | — | 3,09 | 1/16-27 NPT | DP..070204 | MS1153 | T7 | |
| 1098195 | A16RSDXPR07 | 16 | 20,0 | 11,0 | 200 | 212,0 | — | 3,20 | 1/8-27 NPT | DP..070204 | MS1153 | T7 | |
| 1098246 | A20SSDXPR11 | 20 | 25,0 | 13,0 | 250 | 270,0 | 48,44 | 4,31 | 1/8-27 NPT | DP..11T308 | MS1155 | T15 | |
| левое исполнение | |||||||||||||
| 1098190 | A12MSDXPL07 | 12 | 16,0 | 9,0 | 150 | 162,0 | — | 3,09 | 1/16-27 NPT | DP..070204 | MS1153 | T7 | |
| 1098200 | A16RSDXPL07 | 16 | 20,0 | 11,0 | 200 | 212,0 | — | 3,20 | 1/8-27 NPT | DP..070204 | MS1153 | T7 | |
| 1098251 | A20SSDXPL11 | 20 | 25,0 | 13,0 | 250 | 270,0 | 48,44 | 4,31 | 1/8-27 NPT | DP..11T308 | MS1155 | T15 |
