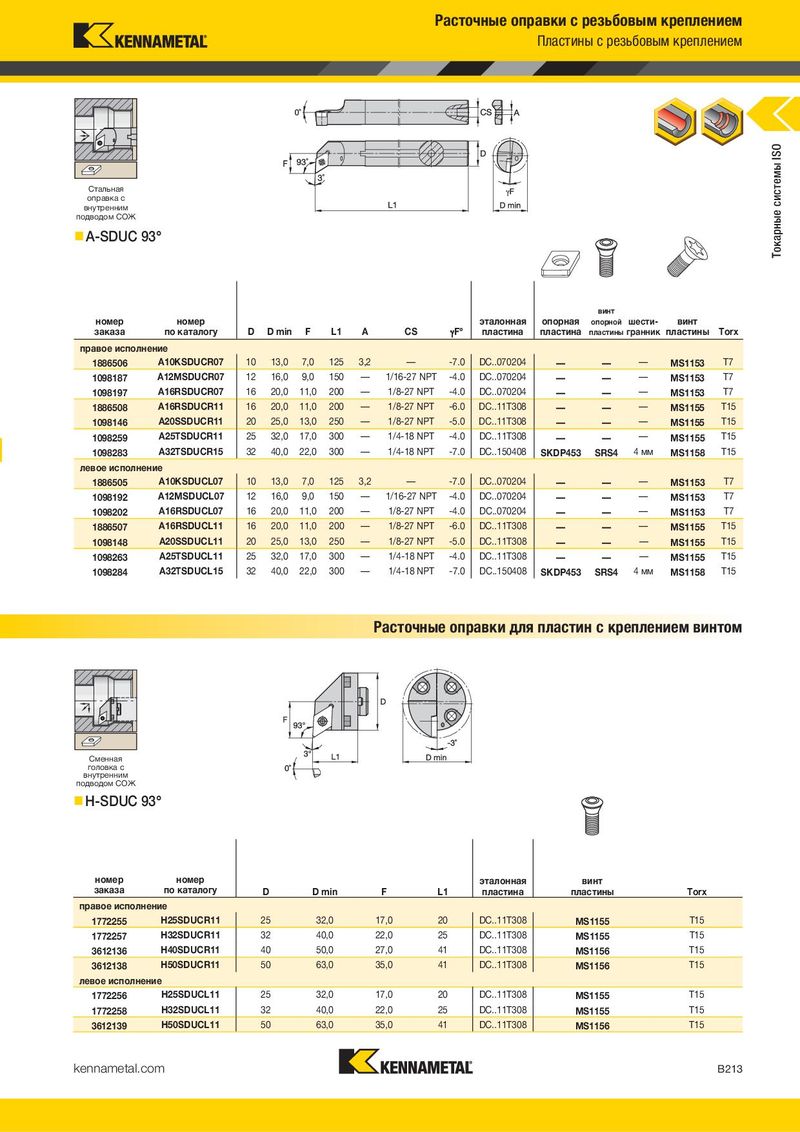

Державки для пластин с креплением винтом Расточные оправки с резьбовым креплением
Пластины с креплением винтом Пластины с резьбовым креплением
Стальная оправка с внутренним подводом СОЖ
- A-SDUC 93°
SDPC 62,5°
винт
номер номер эталонная опорная опорной шести- винт
заказа по каталогу D D min F L1 A CS aF° пластина пластина пластины гранник пластины Torx
номер номер эталонная винт правое исполнение
| Torx пластины пластина LH L1 F B H по каталогу заказа 1886506 | A10KSDUCR07 | 10 | 13,0 | 7,0 | 125 | 3,2 | — -7.0 | DC..070204 | — | — | — | MS1153 | T7 | |
| T15 MS1155 DC..11T308 22,0 150 6,0 12 12 SDPCN1212M11Q 1772173 1098187 | A12MSDUCR07 | 12 | 16,0 | 9,0 | 150 | — | 1/16-27 NPT | -4.0 | DC..070204 | — | — | — | MS1153 | T7 |
| 1098197 | A16RSDUCR07 | 16 | 20,0 | 11,0 | 200 | — | 1/8-27 NPT | -4.0 | DC..070204 | — | — | — | MS1153 | T7 |
| 1886508 | A16RSDUCR11 | 16 | 20,0 | 11,0 | 200 | — | 1/8-27 NPT | -6.0 | DC..11T308 | — | — | — | MS1155 | T15 |
| 1098146 | A20SSDUCR11 | 20 | 25,0 | 13,0 | 250 | — | 1/8-27 NPT | -5.0 | DC..11T308 | — | — | — | MS1155 | T15 |
| 1098259 | A25TSDUCR11 | 25 | 32,0 | 17,0 | 300 | — | 1/4-18 NPT | -4.0 | DC..11T308 | — | — | — | MS1155 | T15 |
| Расточные оправки для пластин с креплением винтом | A32TSDUCR15 | 32 | 40,0 | 22,0 | 300 | — | 1/4-18 NPT | -7.0 | DC..150408 | 4 мм | T15 | |||
| 1098283 | SKDP453 | SRS4 | MS1158 | |||||||||||
| левое исполнение | ||||||||||||||
| 1886505 | A10KSDUCL07 | 10 | 13,0 | 7,0 | 125 | 3,2 | — -7.0 | DC..070204 | — | — | — | MS1153 | T7 | |
| 1098192 | A12MSDUCL07 | 12 | 16,0 | 9,0 | 150 | — | 1/16-27 NPT | -4.0 | DC..070204 | — | — | — | MS1153 | T7 |
| 1098202 | A16RSDUCL07 | 16 | 20,0 | 11,0 | 200 | — | 1/8-27 NPT | -4.0 | DC..070204 | — | — | — | MS1153 | T7 |
| 1886507 | A16RSDUCL11 | 16 | 20,0 | 11,0 | 200 | — | 1/8-27 NPT | -6.0 | DC..11T308 | — | — | — | MS1155 | T15 |
| 1098148 | A20SSDUCL11 | 20 | 25,0 | 13,0 | 250 | — | 1/8-27 NPT | -5.0 | DC..11T308 | — | — | — | MS1155 | T15 |
| 1098263 | A25TSDUCL11 | 25 | 32,0 | 17,0 | 300 | — | 1/4-18 NPT | -4.0 | DC..11T308 | — | — | — | MS1155 | T15 |
| 1098284 | A32TSDUCL15 | 32 | 40,0 | 22,0 | 300 | — | 1/4-18 NPT | -7.0 | DC..150408 | SKDP453 | SRS4 | 4 мм | MS1158 | T15 |
Стальная оправка с внутренним подводом СОЖ
| номер заказа | номер по каталогу | D | D min | F | L1 | A | CS | �F° | эталонная пластина | опорная пластина | винт опорной пластины | шести- гранник | винт пластины | Torx |
| правое испол | нение | |||||||||||||
| 1886506 | A10KSDUCR07 | 10 | 13,0 | 7,0 | 125 | 3,2 | — | -7.0 | DC..070204 | — | — | — | MS1153 | T7 |
| 1098187 | A12MSDUCR07 | 12 | 16,0 | 9,0 | 150 | — | 1/16-27 NPT | -4.0 | DC..070204 | — | — | — | MS1153 | T7 |
| 1098197 | A16RSDUCR07 | 16 | 20,0 | 11,0 | 200 | — | 1/8-27 NPT | -4.0 | DC..070204 | — | — | — | MS1153 | T7 |
| 1886508 | A16RSDUCR11 | 16 | 20,0 | 11,0 | 200 | — | 1/8-27 NPT | -6.0 | DC..11T308 | — | — | — | MS1155 | T15 |
| 1098146 | A20SSDUCR11 | 20 | 25,0 | 13,0 | 250 | — | 1/8-27 NPT | -5.0 | DC..11T308 | — | — | — | MS1155 | T15 |
| 1098259 | A25TSDUCR11 | 25 | 32,0 | 17,0 | 300 | — | 1/4-18 NPT | -4.0 | DC..11T308 | — | — | — | MS1155 | T15 |
| 1098283 | A32TSDUCR15 | 32 | 40,0 | 22,0 | 300 | — | 1/4-18 NPT | -7.0 | DC..150408 | SKDP453 | SRS4 | 4 мм | MS1158 | T15 |
| левое исполн | ение | |||||||||||||
| 1886505 | A10KSDUCL07 | 10 | 13,0 | 7,0 | 125 | 3,2 | — | -7.0 | DC..070204 | — | — | — | MS1153 | T7 |
| 1098192 | A12MSDUCL07 | 12 | 16,0 | 9,0 | 150 | — | 1/16-27 NPT | -4.0 | DC..070204 | — | — | — | MS1153 | T7 |
| 1098202 | A16RSDUCL07 | 16 | 20,0 | 11,0 | 200 | — | 1/8-27 NPT | -4.0 | DC..070204 | — | — | — | MS1153 | T7 |
| 1886507 | A16RSDUCL11 | 16 | 20,0 | 11,0 | 200 | — | 1/8-27 NPT | -6.0 | DC..11T308 | — | — | — | MS1155 | T15 |
| 1098148 | A20SSDUCL11 | 20 | 25,0 | 13,0 | 250 | — | 1/8-27 NPT | -5.0 | DC..11T308 | — | — | — | MS1155 | T15 |
| 1098263 | A25TSDUCL11 | 25 | 32,0 | 17,0 | 300 | — | 1/4-18 NPT | -4.0 | DC..11T308 | — | — | — | MS1155 | T15 |
| 1098284 | A32TSDUCL15 | 32 | 40,0 | 22,0 | 300 | — | 1/4-18 NPT | -7.0 | DC..150408 | SKDP453 | SRS4 | 4 мм | MS1158 | T15 |
правое исполнение
левое исполнение
| номер заказа | номер по каталогу | D | D min | F | L1 | эталонная пластина | винт пластины | Torx |
| правое исполн | ение | |||||||
| 1772255 | H25SDUCR11 | 25 | 32,0 | 17,0 | 20 | DC..11T308 | MS1155 | T15 |
| 1772257 | H32SDUCR11 | 32 | 40,0 | 22,0 | 25 | DC..11T308 | MS1155 | T15 |
| 3612136 | H40SDUCR11 | 40 | 50,0 | 27,0 | 41 | DC..11T308 | MS1156 | T15 |
| 3612138 | H50SDUCR11 | 50 | 63,0 | 35,0 | 41 | DC..11T308 | MS1156 | T15 |
| левое исполне | ние | |||||||
| 1772256 | H25SDUCL11 | 25 | 32,0 | 17,0 | 20 | DC..11T308 | MS1155 | T15 |
| 1772258 | H32SDUCL11 | 32 | 40,0 | 22,0 | 25 | DC..11T308 | MS1155 | T15 |
| 3612139 | H50SDUCL11 | 50 | 63,0 | 35,0 | 41 | DC..11T308 | MS1156 | T15 |
