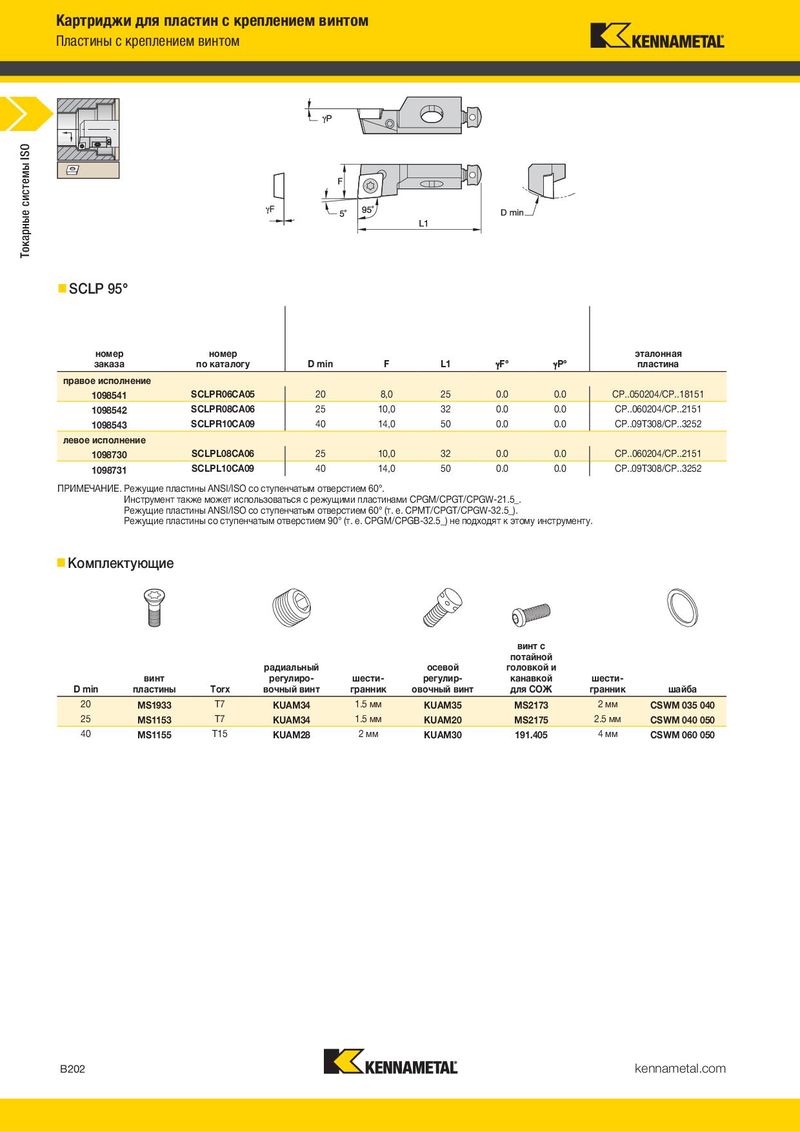

Картриджи для пластин с креплением винтом Пластины с креплением винтом Токарные системы ISO „ SCLP 95° номер номер эталонная заказа по каталогу D min F L1 aF° aP° пластина правое исполнение 1098541 SCLPR06CA05 20 8,0 25 0.0 0.0 CP..050204/CP..18151 1098542 SCLPR08CA06 25 10,0 32 0.0 0.0 CP..060204/CP..2151 1098543 SCLPR10CA09 40 14,0 50 0.0 0.0 CP..09T308/CP..3252 левое исполнение 1098730 SCLPL08CA06 25 10,0 32 0.0 0.0 CP..060204/CP..2151 1098731 SCLPL10CA09 40 14,0 50 0.0 0.0 CP..09T308/CP..3252 ПРИМЕЧАНИЕ. Режущие пластины ANSI/ISO со ступенчатым отверстием 60°. Инструмент также может использоваться с режущими пластинами CPGM/CPGT/CPGW-21.5_. Режущие пластины ANSI/ISO со ступенчатым отверстием 60° (т. е. CPMT/CPGT/CPGW-32.5_). Режущие пластины со ступенчатым отверстием 90° (т. е. CPGM/CPGB-32.5_) не подходят к этому инструменту. „ Комплектующие винт с потайной радиальный осевой головкой и винт регулиро- шести- регулир- канавкой шести- D min пластины Torx вочный винт гранник овочный винт для СОЖ гранник шайба 20 MS1933 T7 KUAM34 1.5 мм KUAM35 MS2173 2 мм CSWM 035 040 25 MS1153 T7 KUAM34 1.5 мм KUAM20 MS2175 2.5 мм CSWM 040 050 40 MS1155 T15 KUAM28 2 мм KUAM30 191.405 4 мм CSWM 060 050 B202 kennametal.com
