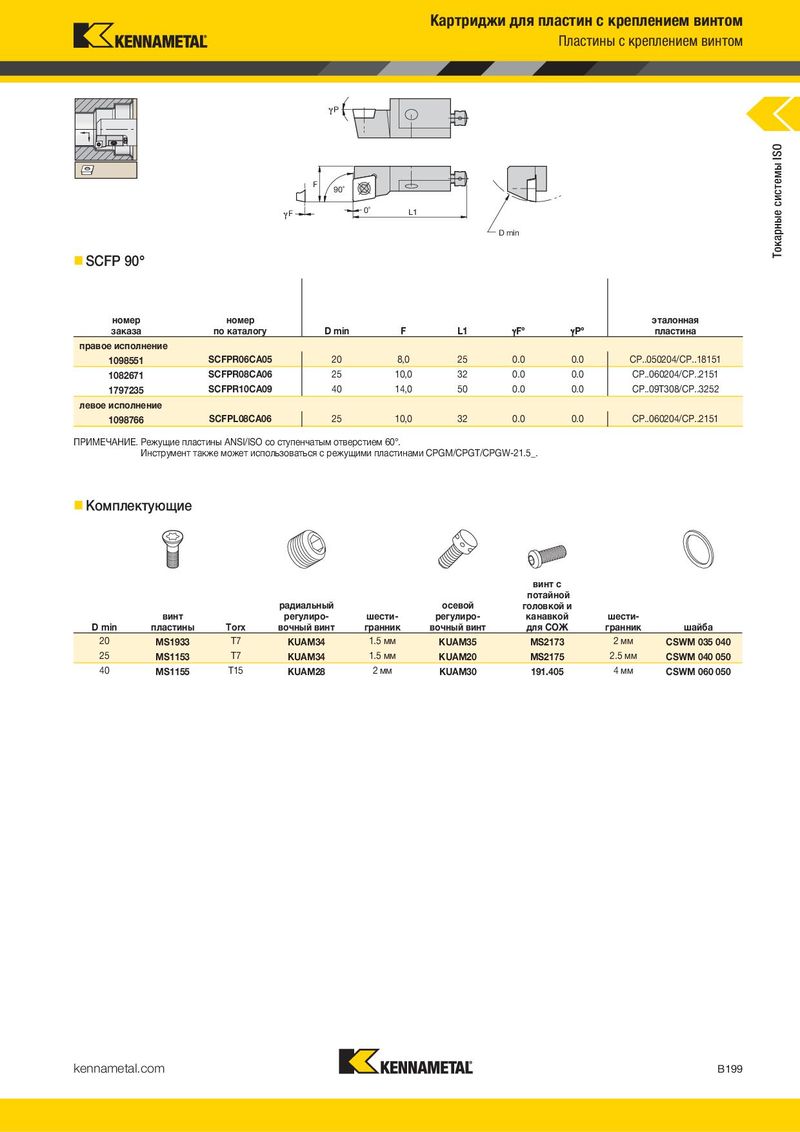

Расточные оправки для пластин с креплением винтом Картриджи для пластин с креплением винтом
P
Усиленная оправка с внутренним подводом СОЖ
- L-SCLP 95°
F 90˚
F 0˚ L1
D min
- SCFP 90°
номер номер эталонная винт
| заказа | по каталогу | D | D min | F | L1 | A | aF° | пластина | пластины | Torx |
| правое исполнение | ||||||||||
| 3331115 | L08KSCLPR06 | 8 | 11,0 | 6,0 | 123 | 2,4 | -6.0 | CP..060204.. | MS1939 | T7 |
| 3331107 | L10MSCLPR06 | 10 | 13,0 | 7,0 | 149 | 3,2 | -4.0 | CP..060204.. | MS1939 | T7 |
| 3331110 | L12QSCLPR06 | 12 | 16,0 | 9,0 | 181 | 4,0 | -3.0 | CP..060204.. | MS1153 | T7 |
| 3331108 | L16RSCLPR09 | 16 | 20,0 | 11,0 | 203 | 4,0 | -4.0 | CP..09T308.. | MS1155 | T15 |
| L20SSCLPR09 | 20 | 25,0 | 13,0 | 251 | 4,0 | -2.0 | CP..09T308.. | T15 | ||
| 3331106 | MS1155 | |||||||||
| левое исполнение | ||||||||||
| 3331112 | L12QSCLPL06 | 12 | 16,0 | 9,0 | 181 | 4,0 | -3.0 | CP..060204.. | MS1153 | T7 |
| 3331114 | L16RSCLPL09 | 16 | 20,0 | 11,0 | 203 | 4,0 | -4.0 | CP..09T308.. | MS1155 | T15 |
| 3331109 | L20SSCLPL09 | 20 | 25,0 | 13,0 | 251 | 4,0 | -2.0 | CP..09T308.. | MS1155 | T15 |
номер номер эталонная
| заказа | по каталогу | D min | F | L1 | aF° | aP° | пластина | |
| правое исполнение | ||||||||
| SCFPR06CA05 | 20 | 8,0 | 25 | 0.0 | 0.0 | CP..050204/CP..18151 | ||
| 1098551 | ||||||||
| 1082671 | SCFPR08CA06 | 25 | 10,0 | 32 | 0.0 | 0.0 | CP..060204/CP..2151 | |
| SCFPR10CA09 | 40 | 14,0 | 50 | 0.0 | 0.0 | CP..09T308/CP..3252 | ||
| 1797235 | ||||||||
| левое исполнение | ||||||||
| SCFPL08CA06 | 25 | 10,0 | 32 | 0.0 | 0.0 | CP..060204/CP..2151 |
1098766 ПРИМЕЧАНИЕ. Режущие пластины ANSI/ISO со ступенчатым отверстием 60°. Инструмент также может использоваться с режущими пластинами CPGM/CPGT/CPGW-21.5_.
- Комплектующие
винт с потайной
| радиальный | осевой | головкой и | |||||||
| винт | регулиро- | шести- | регулиро- | канавкой | шести- | ||||
| D min | пластины | Torx | вочный винт | гранник | вочный винт | для СОЖ | гранник | шайба |
| номер заказа | номер по каталогу | D min | F | L1 | �F° | �P° | эталонная пластина |
| правое исполнение | |||||||
| 1098551 | SCFPR06CA05 | 20 | 8,0 | 25 | 0.0 | 0.0 | CP..050204/CP..18151 |
| 1082671 | SCFPR08CA06 | 25 | 10,0 | 32 | 0.0 | 0.0 | CP..060204/CP..2151 |
| 1797235 | SCFPR10CA09 | 40 | 14,0 | 50 | 0.0 | 0.0 | CP..09T308/CP..3252 |
| левое исполнение 1098766 | SCFPL08CA06 | 25 | 10,0 | 32 | 0.0 | 0.0 | CP..060204/CP..2151 |
внутренним подводом СОЖ
- A-SCXP 95°
| заказа | по каталогу | D | D min | F | L1 | L | A | CS | aF° | пластина | пластины | Torx | ||
| правое исполнение | ||||||||||||||
| 1098167 | A10KSCXPR06 | 10 | 13,0 | 7,0 | 125 | 136,0 | 3,2 | — | -4.0 | CP..060204 | MS1153 | T7 | ||
| 1098177 | A12MSCXPR06 | 12 | 16,0 | 9,0 | 150 | 161,0 | 4,0 | 1/16-27 NPT | -3.0 | CP..060204 | MS1153 | T7 | ||
| 1098223 | A16RSCXPR09 | 16 | 20,0 | 11,0 | 200 | 218,0 | 4,0 | 1/8-27 NPT | -4.0 | CP..09T308 | MS1155 | T15 |
