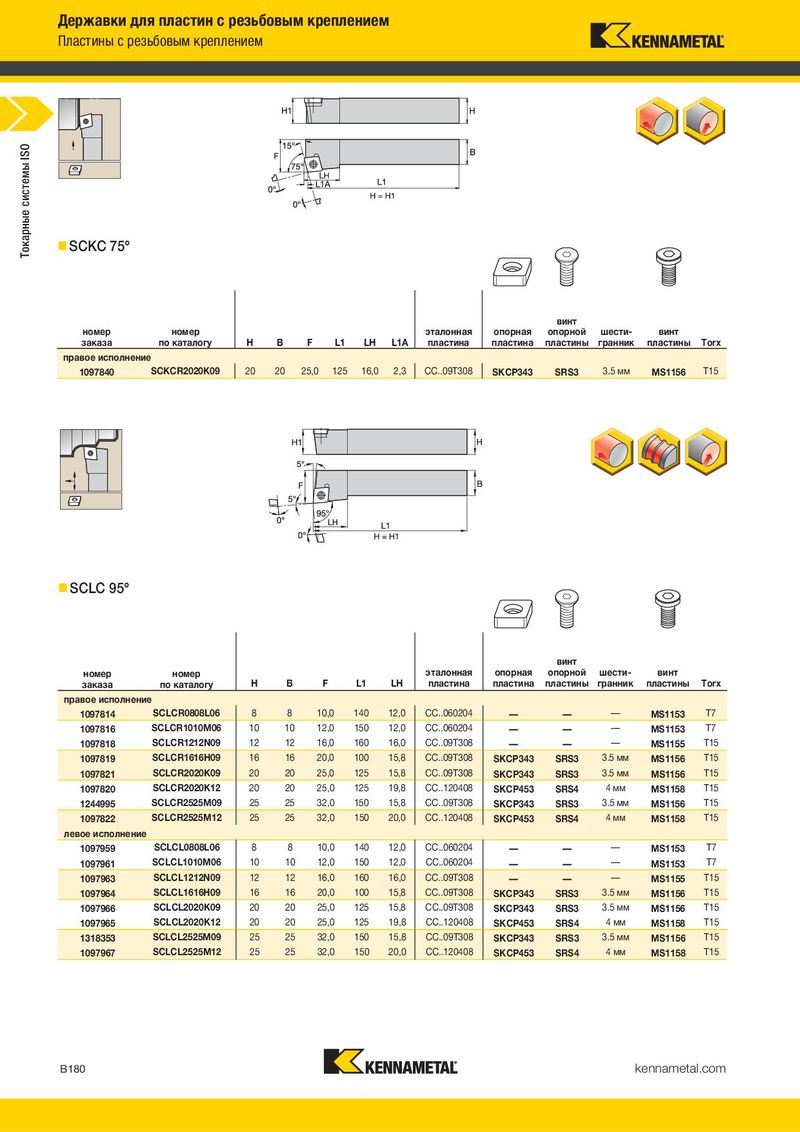

Основной каталог Kennametal невращающиеся инструменты - страница 202
Навигация
Цанги ER с внутренним охлаждением Kennametal 2024
Каталог Kennametal инновации 2019.1
Новинки Kennametal - весна 2026
Каталог Kennametal инновации 2020.2
Модульные инструментальные системы линейки KM4X Kennametal 2017
Сверла со сменными пластинами линейки Drill Fix PRO Kennametal 2024
Державки для пластин с резьбовым креплением Державки для пластин с резьбовым креплением
Пластины с резьбовым креплением Пластины с резьбовым креплением
- SCKC 75°
- SCLC-F 95°
винт
номер номер эталонная опорная опорной шести- винт
| заказа | по каталогу | H | B | F | L1 | LH | L1A | пластина | пластина | пластины | гранник | пластины | Torx | |
| правое исполнение | ||||||||||||||
| SCKCR2020K09 | 20 | 20 | 25,0 | 125 | 16,0 | 2,3 | CC..09T308 | 3.5 мм | T15 | |||||
| 1097840 | SKCP343 | SRS3 | MS1156 |
винт
| номер | номер | эталонная | опорная | опорной | шести- | винт | ||||||||||
| заказа | по каталогу H | B | F | L1 | LH | B3 | пластина | пластина | пластины | гранник | пластины | Torx | ||||
| правое исполнение | ||||||||||||||||
| 1772152 | SCLCRF0808M06Q | 8 | 8 | 8,0 | 150 | 12,0 | 1,5 | CC..060204 | — | — | — | MS1153 | T7 | |||
| 1097812 | SCLCRF1010M06Q | 10 | 10 | 10,0 | 150 | 11,0 | — | CC..060204 | — | — | — | MS1153 | T7 | |||
| 1097813 | SCLCRF1212M06Q | 12 | 12 | 12,0 | 150 | 11,0 | — | CC..060204 | — | — | — | MS1153 | T7 | |||
| 1097817 | SCLCRF1616K09Q | 16 | 16 | 16,0 | 125 | 16,0 | — | CC..09T308 | SKCP343 | SRS3 | 3.5 мм | MS1156 | T15 |
- SCLC 95°
- SCRC 75°
винт
номер номер эталонная опорная опорной шести- винт
| заказа | по каталогу | H | B | F | L1 | LH | пластина | пластина | пластины | гранник | пластины | Torx | |
| винт |
правое исполнение номер номер эталонная опорная опорной шести- винт
SCLCR0808L06 8 8 10,0 140 12,0 CC..060204 — T7 заказа по каталогу H B F L1 LH FA пластина пластина пластины гранник пластины Torx
1097814 — — MS1153
1097816 SCLCR1010M06 10 10 12,0 150 12,0 CC..060204 — — — MS1153 T7 правое исполнение
SCLCR1212N09 12 12 16,0 160 16,0 CC..09T308 — T15 1097828 SCRCR1212N09 12 12 13,0 160 14,0 2,3 CC..09T308 — — — MS1155 T15
1097818 — — MS1155
SCLCR1616H09 16 16 20,0 100 15,8 CC..09T308 3.5 мм T15 1097829 SCRCR1616H09 16 16 17,0 100 14,0 2,3 CC..09T308 SKCP343 SRS3 3.5 мм MS1156 T15
1097819 SKCP343 SRS3 MS1156
| 1097821 | SCLCR2020K09 | 20 | 20 | 25,0 | 125 | 15,8 | CC..09T308 | SKCP343 | SRS3 | 3.5 мм | MS1156 | T15 | |
| 1097820 | SCLCR2020K12 | 20 | 20 | 25,0 | 125 | 19,8 | CC..120408 | SKCP453 | SRS4 | 4 мм | MS1158 | T15 | |
| 1244995 | SCLCR2525M09 | 25 | 25 | 32,0 | 150 | 15,8 | CC..09T308 | SKCP343 | SRS3 | 3.5 мм | MS1156 | T15 | |
| 1097822 | SCLCR2525M12 | 25 | 25 | 32,0 | 150 | 20,0 | CC..120408 | SKCP453 | SRS4 | 4 мм | MS1158 | T15 | |
| левое исполнение | |||||||||||||
| 1097959 | SCLCL0808L06 | 8 | 8 | 10,0 | 140 | 12,0 | CC..060204 | — | — | — | MS1153 | T7 | |
| 1097961 | SCLCL1010M06 | 10 | 10 | 12,0 | 150 | 12,0 | CC..060204 | — | — | — | MS1153 | T7 | |
| 1097963 | SCLCL1212N09 | 12 | 12 | 16,0 | 160 | 16,0 | CC..09T308 | — | — | — | MS1155 | T15 | |
| 1097964 | SCLCL1616H09 | 16 | 16 | 20,0 | 100 | 15,8 | CC..09T308 | SKCP343 | SRS3 | 3.5 мм | MS1156 | T15 | |
| 1097966 | SCLCL2020K09 | 20 | 20 | 25,0 | 125 | 15,8 | CC..09T308 | SKCP343 | SRS3 | 3.5 мм | MS1156 | T15 | |
| 1097965 | SCLCL2020K12 | 20 | 20 | 25,0 | 125 | 19,8 | CC..120408 | SKCP453 | SRS4 | 4 мм | MS1158 | T15 | |
| 1318353 | SCLCL2525M09 | 25 | 25 | 32,0 | 150 | 15,8 | CC..09T308 | SKCP343 | SRS3 | 3.5 мм | MS1156 | T15 | |
| 1097967 | SCLCL2525M12 | 25 | 25 | 32,0 | 150 | 20,0 | CC..120408 | SKCP453 | SRS4 | 4 мм | MS1158 | T15 |
