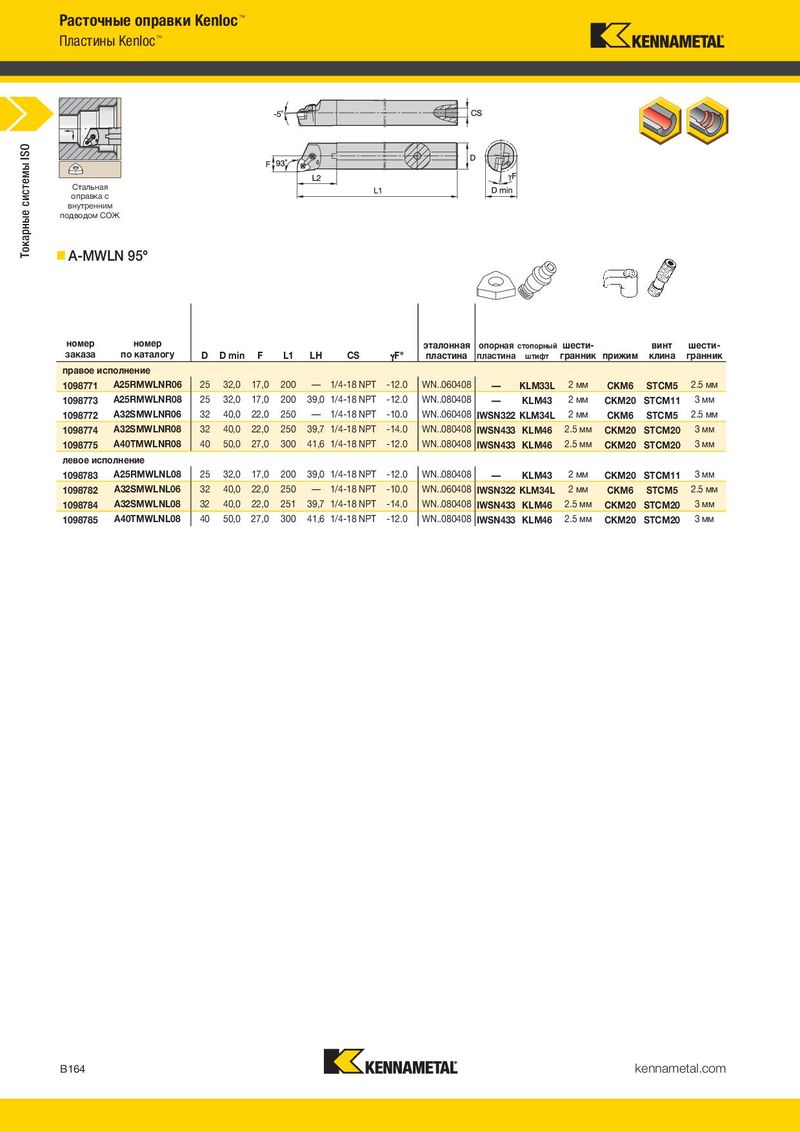

Расточные оправки Kenloc™ Расточные оправки Kenlever™
| Стальная | Стальная | ||
| оправка с | оправка с | ||
| внутренним | внутренним | ||
| подводом СОЖ | подводом СОЖ | ||
| A-MWLN 95° | |
A-PWLN 95°
штифт
номер номер эталонная опорная стопорный шести- винт шести- номер номер эталонная опорная опорной винт Torx
| заказа | по каталогу | D | D min | F | L1 | LH | CS F° | пластина | пластина | штифт | гранник прижим | клина | гранник | ||
| правое исполнение | |||||||||||||||
| 1098771 | A25RMWLNR06 | 25 | 32,0 | 17,0 | 200 | — | 1/4-18 NPT | -12.0 | WN..060408 | — | KLM33L | 2 мм | CKM6 | STCM5 | 2.5 мм |
| 1098773 | A25RMWLNR08 | 25 | 32,0 | 17,0 | 200 | 39,0 1/4-18 NPT | -12.0 | WN..080408 | — | KLM43 | 2 мм | CKM20 STCM11 | 3 мм | ||
| 1098772 | A32SMWLNR06 | 32 | 40,0 | 22,0 | 250 | — | 1/4-18 NPT | -10.0 | WN..060408 IWSN322 KLM34L | 2 мм | CKM6 | STCM5 | 2.5 мм | ||
| 1098774 | A32SMWLNR08 | 32 | 40,0 | 22,0 | 250 | 39,7 1/4-18 NPT | -14.0 | WN..080408 IWSN433 KLM46 | 2.5 мм | CKM20 STCM20 | 3 мм | ||||
| 1098775 | A40TMWLNR08 | 40 | 50,0 | 27,0 | 300 | 41,6 1/4-18 NPT | -12.0 | WN..080408 IWSN433 KLM46 | 2.5 мм | CKM20 STCM20 | 3 мм | ||||
| левое исполнение | |||||||||||||||
| 1098783 | A25RMWLNL08 | 25 | 32,0 | 17,0 | 200 | 39,0 1/4-18 NPT | -12.0 | WN..080408 | — | KLM43 | 2 мм | CKM20 STCM11 | 3 мм | ||
| 1098782 | A32SMWLNL06 | 32 | 40,0 | 22,0 | 250 | — | 1/4-18 NPT | -10.0 | WN..060408 IWSN322 KLM34L | 2 мм | CKM6 | STCM5 | 2.5 мм | ||
| 1098784 | A32SMWLNL08 | 32 | 40,0 | 22,0 | 251 | 39,7 1/4-18 NPT | -14.0 | WN..080408 IWSN433 KLM46 | 2.5 мм | CKM20 STCM20 | 3 мм | ||||
| 1098785 | A40TMWLNL08 | 40 | 50,0 | 27,0 | 300 | 41,6 1/4-18 NPT | -12.0 | WN..080408 IWSN433 KLM46 | 2.5 мм | CKM20 STCM20 | 3 мм |
| заказа | по каталогу | DDmin | F | CS L2 L1 F° | пластина | пластина пластины | штифт | рычаг | рычага | Plus | |||||
| правое исполнение | |||||||||||||||
| 1244113 | A16RPWLNR06 | 16 | 27,0 | 11,0 200 32 1/8-27 NPT -12.0 WN..060404 | — | — | — | 511.030 | 514.112 | — | |||||
| 1244115 | A20SPWLNR06 | 20 | 25,0 | 13,0 250 — 1/8-27 NPT -14.0 WN..060408 | — | — | — | 511.030 | 514.112 | 8 IP | |||||
| 1194440 | A25RPWLNR08 | 25 | 32,0 | 17,0 200 — 1/4-18 NPT -12.0 WN..080408 | 512.135 | 513.023 | 515.018 | 511.023 | 514.123 | 15 IP | |||||
| 1244118 | A32SPWLNR08 | 32 | 40,0 | 22,0 250 50 1/4-18 NPT -10.0 WN..080408 | 512.135 | 513.023 | 515.018 | 511.023 | 514.123 | — | |||||
| 1244120 | A40TPWLNR08 | 40 | 50,0 | 27,0 300 54 1/4-18 NPT | -8.0 | WN..080408 | 512.135 | 513.023 | 515.018 | 511.023 | 514.123 | — | |||
| левое исполнение | |||||||||||||||
| 1191396 | A16RPWLNL06 | 16 | 27,0 | 11,0 200 32 1/8-27 NPT -12.0 WN..060404 | — | — | — | 511.030 | 514.112 | — | |||||
| 1244114 | A20SPWLNL06 | 20 | 25,0 | 13,0 250 — 1/8-27 NPT -14.0 WN..060408 | — | — | — | 511.030 | 514.112 | 8 IP | |||||
| 1244116 | A25RPWLNL08 | 25 | 32,0 | 17,0 200 — 1/4-18 NPT -12.0 WN..080408 | 512.135 | 513.023 | 515.018 | 511.023 | 514.123 | 15 IP | |||||
| 1244117 | A32SPWLNL08 | 32 | 40,0 | 22,0 250 50 1/4-18 NPT -10.0 WN..080408 | 512.135 | 513.023 | 515.018 | 511.023 | 514.123 | — | |||||
| 1244119 | A40TPWLNL08 | 40 | 50,0 | 27,0 300 54 1/4-18 NPT | -8.0 | WN..080408 | 512.135 | 513.023 | 515.018 | 511.023 | 514.123 | — |
