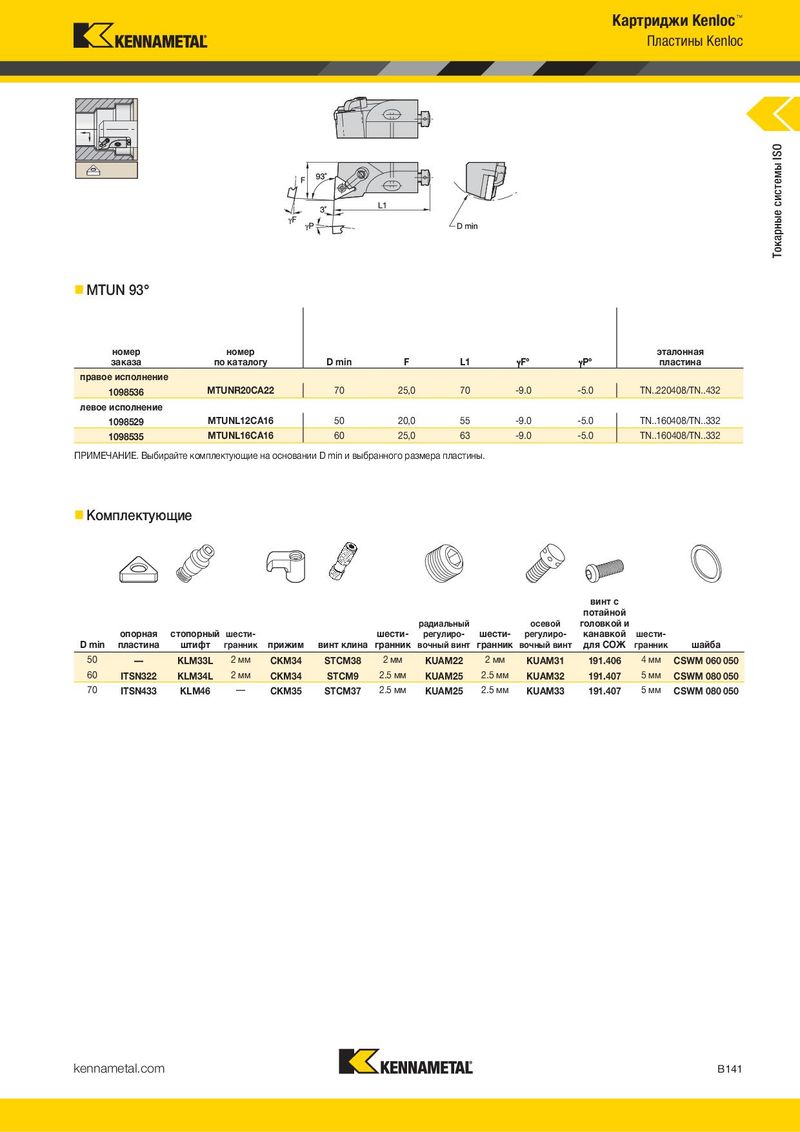

Основной каталог Kennametal невращающиеся инструменты - страница 163

Предыдущая страница Следующая страница

Навигация

  • MTGN 90°
  • MTUN 93°

номер номер эталонная номер номер эталонная

заказапо каталогуD minFL1F°P°пластиназаказапо каталогуD minFL1F°P°пластина
правое исполнениеправое исполнение
2114041MTGNR12CA165020,055-9.0-5.0TN..160408/TN..3321098536MTUNR20CA227025,070-9.0-5.0TN..220408/TN..432
3330285MTGNR16CA166025,063-9.0-5.0TN..160408/TN..332левое исполнение
левое исполнение1098529MTUNL12CA165020,055-9.0-5.0TN..160408/TN..332
3346275MTGNL12CA165020,055-9.0-5.0TN..160408/TN..3321098535MTUNL16CA166025,063-9.0-5.0TN..160408/TN..332
3330209MTGNL20CA227025,070-9.0-5.0TN..220408/TN..432

ПРИМЕЧАНИЕ. Выбирайте комплектующие на основании D min и выбранного размера пластины.

  • Комплектующие

Комплектующие

винт с потайной

радиальный осевой головкой и

опорнаястопорныйшести-шести-регулиро-шести-регулиро-канавкойшести-
D minпластинаштифтгранникприжимвинт клина гранниквочный винт гранниквочный винтдля СОЖгранникшайба
50—KLM33L2 ммCKM34STCM382 ммKUAM222 ммKUAM31191.4064 ммCSWM 060 050
60ITSN322KLM34L2 ммCKM34STCM92.5 ммKUAM252.5 ммKUAM32191.4075 ммCSWM 080 050
70ITSN433KLM462.5 ммCKM35STCM372.5 ммKUAM252.5 ммKUAM32191.4075 ммCSWM 080 050

винт с потайной

радиальный осевой головкой и

опорнаястопорныйшести-шести-регулиро-шести-регулиро-канавкойшести-
D minпластинаштифтгранникприжимвинт клинагранниквочный винтгранниквочный винтдля СОЖгранникшайба
50— KLM33L2 ммCKM34STCM382 ммKUAM222 ммKUAM31191.4064 ммCSWM 060 050
602 мм2.5 мм2.5 мм5 мм
ITSN322KLM34LCKM34STCM9KUAM25KUAM32191.407CSWM 080 050
70ITSN433KLM46—CKM35STCM372.5 ммKUAM252.5 ммKUAM33191.4075 ммCSWM 080 050
